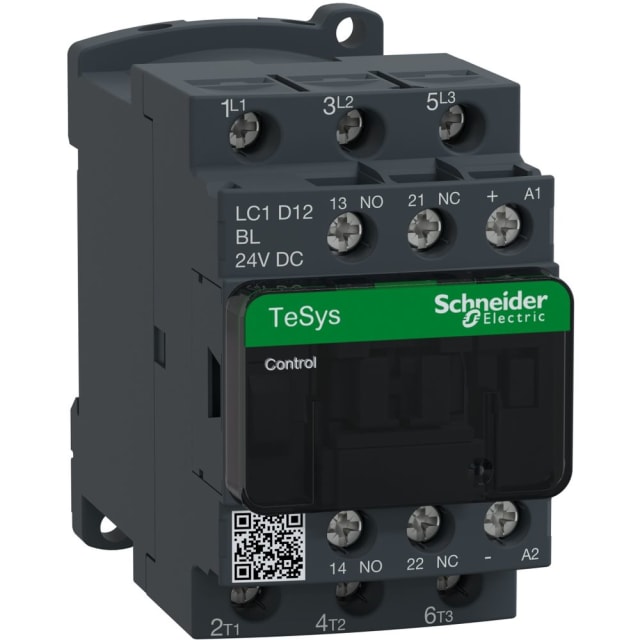

Contacteur tripolaire 12A 24V DC 1NO 1NC LC1D12BL

Contacteur tripolaire 12A 24V DC pour commande moteur et automatismes

Ce contacteur tripolaire TeSys Deca est conçu pour la commande de moteurs et de charges de puissance en environnement tertiaire ou industriel. Avec ses 3 pôles de puissance à fermeture, il convient aux applications de commutation nécessitant une commande en 24 V DC, tout en conservant un format compact facile à intégrer dans une armoire électrique. Son calibre de 12 A en AC-3 à 400 V permet de piloter des moteurs jusqu’à 5,5 kW à 400 V, ce qui en fait une solution adaptée aux départs moteurs, auxiliaires de machines, ventilateurs, pompes ou convoyeurs.

Configuration 3 pôles avec 1 contact auxiliaire NO et 1 contact auxiliaire NC

La configuration de ce modèle associe 3 contacts principaux NO à 1 contact auxiliaire NO et 1 contact auxiliaire NC intégrés. Cette combinaison facilite la réalisation de circuits de commande, de signalisation, d’auto-maintien ou de retour d’état sans ajouter immédiatement de bloc auxiliaire externe. Pour l’intégrateur ou le tableautier, cela permet de simplifier le câblage de nombreuses fonctions courantes dans les coffrets de distribution et de commande.

Bobine 24 V DC basse consommation avec module de suppression intégré

La commande en 24 V courant continu répond aux besoins fréquents des automatismes, interfaces de contrôle, API et alimentations industrielles. Ce contacteur est équipé d’une bobine basse consommation avec dispositif de suppression des surtensions transitoires, un point intéressant pour limiter les perturbations à la coupure dans les circuits de commande. C’est un choix pertinent lorsque l’on recherche une intégration propre dans des ensembles pilotés en courant continu.

Pouvoir de commutation adapté aux charges moteur

Ce modèle est donné pour 12 A en AC-3 à 400 V et 25 A en AC-1 à 400 V. En pratique, cela le rend adapté aussi bien à la commande de moteurs qu’à la commutation de charges plus faiblement inductives selon le régime d’utilisation. Sa puissance assignée de 5,5 kW en AC-3 à 400 V permet de couvrir de nombreuses applications de motorisation standard, tandis que sa tenue en AC-4 jusqu’à 3 kW à 400 V répond à des usages plus exigeants en manœuvres répétées selon le montage retenu.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal par bornes à vis convient parfaitement aux installations où la tenue mécanique du serrage et la clarté du câblage sont importantes. Cette technologie est appréciée dans les tableaux électriques pour sa simplicité de mise en œuvre et son contrôle visuel direct lors du montage ou de la maintenance. Elle s’intègre naturellement dans les armoires de commande, coffrets techniques et ensembles de distribution nécessitant un appareillage de puissance compact.

Format compact pour intégration en coffret et tableau électrique

Avec une largeur de 45 mm, une hauteur de 77 mm et une profondeur de 95 mm, ce contacteur tripolaire offre un encombrement contenu pour optimiser l’espace disponible dans le tableau. Son gabarit facilite l’organisation des départs et la séparation entre puissance et commande dans les armoires électriques. Ce format est particulièrement intéressant lorsque plusieurs fonctions doivent être regroupées dans un coffret sans compromettre l’accessibilité au câblage.

Un choix pertinent pour les ensembles TeSys Deca

Issu de la gamme TeSys Deca, ce contacteur s’intègre logiquement dans les ensembles de commande moteur reposant sur des composants de la même famille. Il convient aux réalisations neuves comme au remplacement ciblé d’un appareillage équivalent en conservant une lecture claire de la fonction : contacteur 3P 12 A, commande 24 V DC, avec auxiliaires intégrés. Pour l’acheteur professionnel, cela aide à sécuriser la compatibilité fonctionnelle lors de la préparation d’un tableau ou d’une intervention de maintenance.
