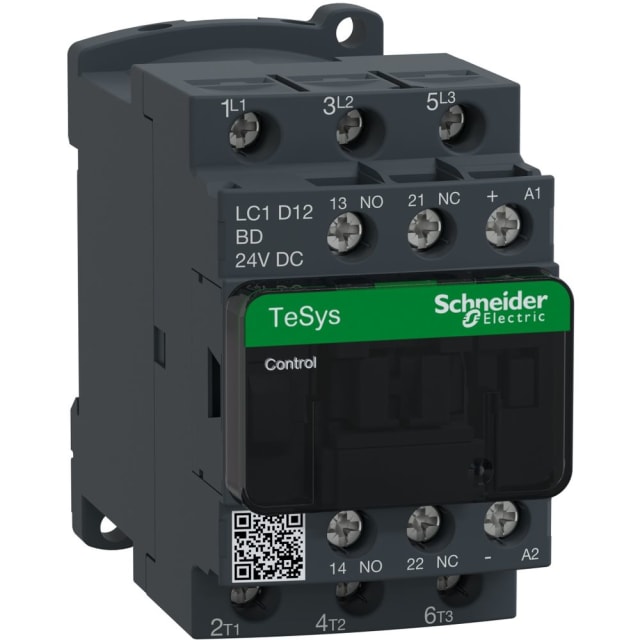

Contacteur moteur 12A 3P 24V CC 1NO 1NC LC1D12BD

Contacteur moteur 12A 3P 24V CC pour commande de moteurs triphasés

Ce contacteur moteur TeSys Deca en version 3 pôles est conçu pour la commande de moteurs triphasés jusqu’à 12 A en AC-3, avec une puissance de service de 5,5 kW à 400 V. Sa configuration 3 NO convient parfaitement aux fonctions de mise en marche et d’arrêt de départs moteurs dans les armoires électriques, tableaux de distribution et ensembles de commande. La bobine de commande en 24 V CC répond aux besoins des installations pilotées en courant continu, notamment dans les automatismes industriels et circuits de commande basse tension.

Configuration de contacts adaptée aux circuits de puissance et de signalisation

Le produit intègre 3 contacts principaux à fermeture pour la coupure et l’alimentation du circuit moteur, ainsi qu’un contact auxiliaire 1 NO + 1 NC. Cette combinaison facilite l’intégration dans un schéma de commande avec auto-maintien, report d’état, verrouillage électrique ou retour d’information vers automate, relais ou voyant de signalisation. Le contact auxiliaire déjà présent permet de limiter l’ajout d’accessoires pour les montages courants.

Bobine 24 V CC avec commande simple à intégrer

Grâce à sa tension de commande en 24 V courant continu, ce contacteur s’intègre naturellement dans les environnements où les automatismes, cartes de pilotage, alimentations stabilisées ou circuits de sécurité travaillent en CC. Ce choix de bobine est particulièrement pertinent lorsque l’installation exige une commande précise et cohérente avec les équipements de contrôle existants. Le module de suppression des surtensions de coupure associé à la bobine contribue également à une meilleure compatibilité avec les circuits de commande.

Pouvoir de commutation dimensionné pour les charges moteur

Avec un courant assigné de 12 A en AC-3 à 400 V et 25 A en AC-1 à 400 V, ce contacteur couvre aussi bien les applications moteur que certaines charges résistives selon le dimensionnement du circuit. Il accepte une puissance de 5,5 kW en AC-3 à 400 V et 3 kW en AC-4 à 400 V, avec un courant de 7,5 A dans cette dernière catégorie. Ces caractéristiques en font une solution adaptée aux usages de démarrage, d’alimentation et de coupure de moteurs dans un grand nombre de coffrets de commande.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal par bornes à vis permet un câblage clair, ferme et facilement contrôlable lors de la pose comme en maintenance. Ce mode de connexion est apprécié dans les armoires et tableaux où la tenue mécanique des conducteurs et la lisibilité des départs sont essentielles. Il convient aux installateurs recherchant une mise en œuvre directe, sans complexifier l’assemblage du circuit de puissance et des auxiliaires.

Format compact pour armoire et tableau électrique

Avec une largeur de 45 mm, une hauteur de 77 mm et une profondeur de 86 mm, ce contacteur moteur 12A 3P 24V CC reste compact et facile à positionner dans les ensembles de commande où l’espace disponible doit être optimisé. Son encombrement maîtrisé aide à conserver une implantation propre dans les coffrets techniques, tout en laissant de la place pour les protections associées, relais thermiques, borniers et accessoires de repérage.

Un choix pertinent pour les ensembles de commande TeSys Deca

Issu de la gamme TeSys Deca, ce contacteur s’adresse aux professionnels qui recherchent un appareillage cohérent pour la commande moteur, la distribution de puissance et l’équipement de tableaux électriques. Il convient particulièrement aux applications où l’on souhaite associer compacité, commande en 24 V CC, contacts auxiliaires intégrés et calibre adapté aux moteurs jusqu’à 5,5 kW à 400 V. Pour une maintenance plus simple et une sélection plus sûre, cette version répond à un besoin précis sans compromis sur les fonctions utiles au câblage et à l’exploitation.
