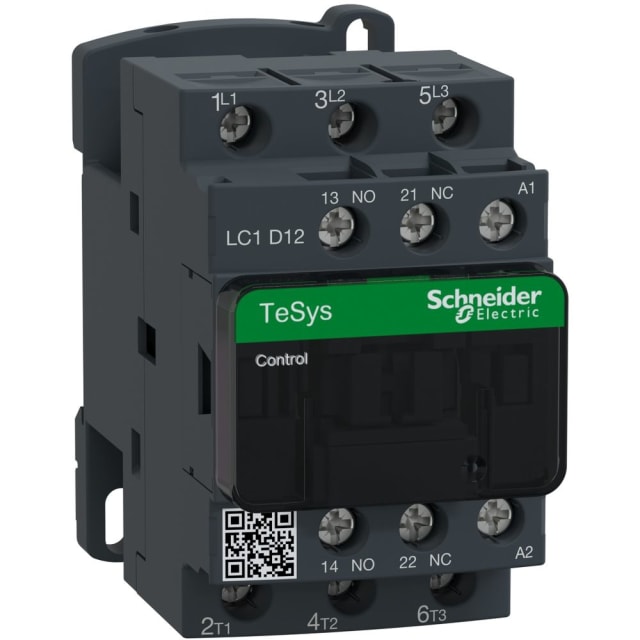

Contacteur triphasé 12A 3P 1NO 1NC 400V LC1D12V7

Contacteur triphasé 12A pour commande moteur en AC-3

Le contacteur triphasé 12A 3P 1NO 1NC 400V LC1D12V7 est conçu pour la commande de moteurs et de charges triphasées dans les installations de distribution et d’automatisme. En configuration 3 pôles à 3 contacts principaux normalement ouverts, il convient aux applications de catégorie AC-3 jusqu’à 12 A, avec une puissance de service de 5,5 kW à 400 V. Il peut également être utilisé sur charges résistives en AC-1 jusqu’à 25 A, ce qui en fait une solution adaptée aussi bien aux départs moteurs qu’aux fonctions de commutation de puissance.

Configuration 3P avec auxiliaires intégrés 1NO + 1NC

Ce modèle intègre 3 contacts principaux NO ainsi qu’un bloc auxiliaire d’origine composé de 1 contact NO et 1 contact NC. Cette configuration facilite le câblage des fonctions de signalisation, d’auto-maintien, d’interverrouillage ou de retour d’état sans ajouter immédiatement d’accessoire complémentaire. Pour l’intégrateur comme pour l’installateur, cela permet de gagner du temps au montage et de conserver un appareillage compact dans l’armoire électrique.

Bobine de commande 400 V AC 50/60 Hz

Équipé d’une bobine de commande en 400 V AC 50/60 Hz, ce contacteur est destiné aux circuits de commande alimentés en tension alternative triphasée adaptée. Ce choix de bobine permet une intégration cohérente dans les schémas industriels où la tension de commande disponible est déjà en 400 V AC. L’appareil ne fonctionne pas en commande DC, ce qui aide à éviter les erreurs de sélection lors du remplacement ou de la préparation d’un tableau.

Format compact pour coffrets et armoires électriques

Avec une largeur de 45 mm, une hauteur de 77 mm et une profondeur de 86 mm, ce contacteur offre un encombrement maîtrisé pour les montages en coffret ou en armoire. Son format compact permet d’optimiser l’espace disponible tout en conservant une capacité de coupure adaptée aux applications moteur courantes. Ce positionnement est particulièrement intéressant dans les ensembles où plusieurs départs doivent être regroupés proprement dans un volume limité.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal s’effectue par bornes à vis, un choix apprécié pour les câblages de puissance et de commande nécessitant une connexion claire, accessible et simple à reprendre lors des opérations de maintenance. Ce type de connexion convient bien aux tableaux électriques où la lisibilité du repérage, la tenue des conducteurs et la facilité d’intervention sont recherchées. Il s’intègre naturellement dans les pratiques courantes de câblage en environnement tertiaire et industriel.

Adapté aux montages de commande moteur et charges résistives

Ce contacteur de la gamme TeSys Deca répond aux besoins fréquents de commande de moteurs triphasés, ventilateurs, pompes, compresseurs, petites machines et automatismes de puissance. Sa capacité en AC-3 jusqu’à 12 A à 400 V et sa tenue en AC-4 à 7,5 A pour 3 kW à 400 V permettent de couvrir des usages techniques précis, notamment lorsque l’appareillage doit assurer la mise sous tension répétée d’une charge moteur. Il constitue ainsi un choix pertinent pour les départs nécessitant un calibre maîtrisé et une configuration auxiliaire déjà intégrée.

Une référence claire pour le remplacement à l’identique

Grâce à sa configuration bien définie — 3 pôles, 12 A en AC-3, auxiliaires 1NO + 1NC et bobine 400 V AC — ce contacteur permet de sécuriser le choix lors d’un remplacement ou d’une maintenance préventive. Il est particulièrement utile lorsque l’objectif est de retrouver exactement le bon type d’appareillage sans dérive de tension de bobine, de calibre ou de composition de contacts. Pour un achat en ligne de matériel électrique, cette précision limite les risques d’incompatibilité au moment de l’installation.
