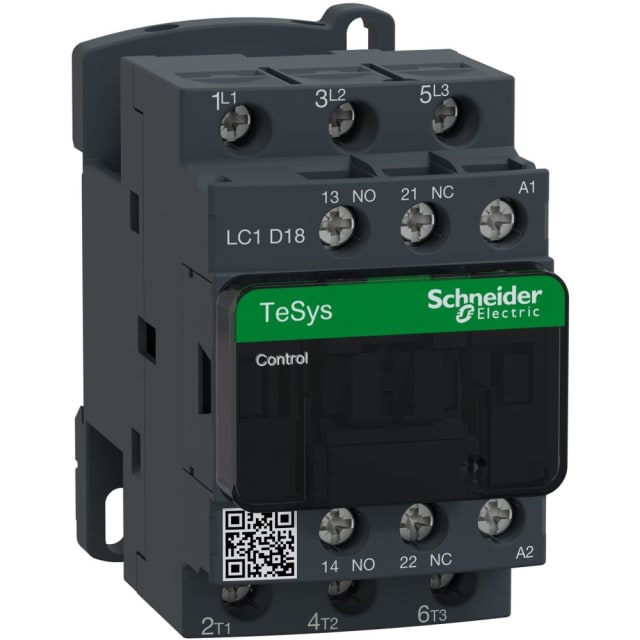

Contacteur moteur 18A 3P 1NO 1NC 400V AC LC1D18V7

Contacteur moteur 18A 3P avec bobine 400 V AC pour commande de moteurs triphasés

Ce contacteur moteur 3 pôles est conçu pour la commande de moteurs en courant alternatif dans les installations de distribution et d’automatisme. Sa configuration 3P avec 3 contacts principaux à fermeture convient aux circuits de puissance nécessitant une coupure franche et une commande stable des charges moteur. Avec une bobine de commande 400 V AC 50/60 Hz, il s’intègre naturellement dans les armoires et tableaux électriques alimentés en triphasé.

Calibre 18 A AC-3 et puissance 7,5 kW à 400 V

Ce modèle est adapté aux applications de contrôle moteur jusqu’à 18 A en catégorie AC-3 sous 400 V, avec une puissance assignée de 7,5 kW. Il peut également être utilisé jusqu’à 32 A en AC-1 pour des charges moins inductives. Ce positionnement en fait une solution pertinente pour de nombreux départs moteurs, convoyeurs, pompes, ventilateurs, compresseurs ou automatismes de machine nécessitant un contacteur compact et bien dimensionné.

1 contact auxiliaire NO et 1 contact auxiliaire NC intégrés

En plus de ses 3 pôles de puissance, ce contacteur dispose d’un auxiliaire intégré 1 NO + 1 NC. Cette configuration facilite la réalisation des fonctions courantes de commande, d’auto-maintien, de signalisation d’état ou d’interverrouillage dans un schéma électrique. L’intérêt est de réduire l’ajout d’accessoires immédiats pour les montages standards, tout en gardant une architecture claire et efficace dans le coffret.

Raccordement à vis pour un câblage simple et net en tableau

Le raccordement principal par bornes à vis permet une connexion directe et sécurisée des conducteurs de puissance. Ce type de connexion est apprécié pour les installations en armoire, les opérations de maintenance et les remplacements sur site, notamment lorsque l’on recherche un serrage franc et un repérage rapide des départs. Ce contacteur s’intègre ainsi facilement dans les ensembles de protection et de distribution électrique où la lisibilité du câblage est essentielle.

Format compact pour intégration en coffret et appareillage de commande

Avec un encombrement compact d’environ 45 mm de largeur, 77 mm de hauteur et 86 mm de profondeur selon les données disponibles, ce contacteur trouve sa place dans les tableaux où l’espace doit être maîtrisé. Son format favorise une implantation rationnelle aux côtés des disjoncteurs moteurs, relais thermiques, protections modulaires et accessoires de commande. Il convient particulièrement aux montages où l’optimisation du volume utile du coffret est un vrai critère de choix.

Conçu pour les usages de démarrage et de commande moteur en AC-3 et AC-4

Au-delà de son emploi classique en AC-3, ce contacteur présente aussi des valeurs d’utilisation en AC-4, avec un courant de service de 9 A à 400 V et une puissance de dimensionnement de 4 kW. Cela permet d’envisager des usages plus exigeants en manœuvre, selon le schéma de commande retenu et le profil de charge. Pour le professionnel, cette polyvalence apporte une lecture plus précise du domaine d’emploi du produit et aide à sélectionner un appareillage cohérent avec les contraintes réelles de l’installation.

Un choix adapté pour tableaux électriques, automatismes et départs moteurs

Ce contacteur moteur 18A 3P 1NO 1NC 400V AC s’adresse aux installateurs, tableautiers et mainteneurs recherchant un appareillage clair à identifier et simple à intégrer dans une chaîne de commande moteur. Il convient aux tableaux de distribution, aux armoires d’automatisme et aux ensembles de pilotage d’équipements techniques, lorsque la commande s’effectue en 400 V AC et que l’on a besoin d’un contacteur compact avec auxiliaires intégrés pour gagner du temps au câblage.
