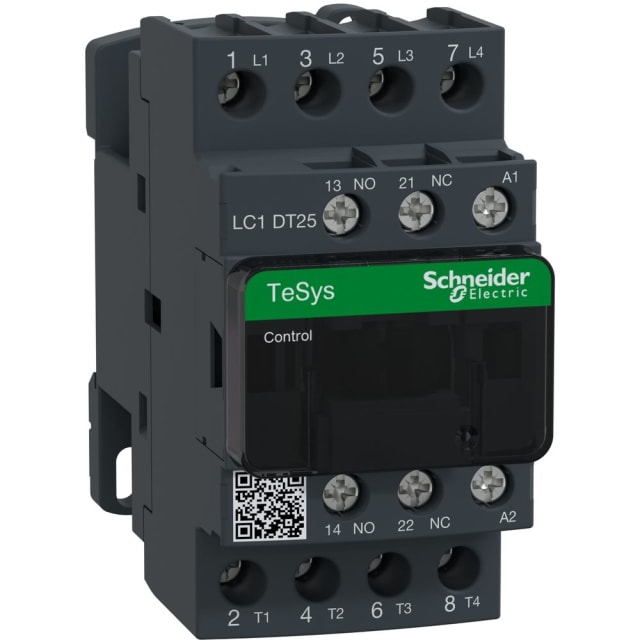

Contacteur tétrapolaire 25A 24V AC 1NO 1NC LC1DT25B7

Contacteur tétrapolaire 25A pour charges non inductives en commande 24V AC

Le contacteur tétrapolaire LC1DT25B7 de la gamme TeSys Deca est conçu pour la commande de circuits de puissance en catégorie AC-1 jusqu’à 25 A sous 440 V en courant alternatif. Sa configuration 4 pôles à 4 contacts principaux normalement ouverts convient particulièrement aux applications de distribution, de commutation de charges résistives ou de pilotage de circuits nécessitant une coupure simultanée sur plusieurs pôles. La bobine de commande en 24 V AC 50/60 Hz facilite son intégration dans les armoires et tableaux électriques utilisant une basse tension de commande courante.

Configuration 4 pôles avec auxiliaires intégrés pour une commande plus complète

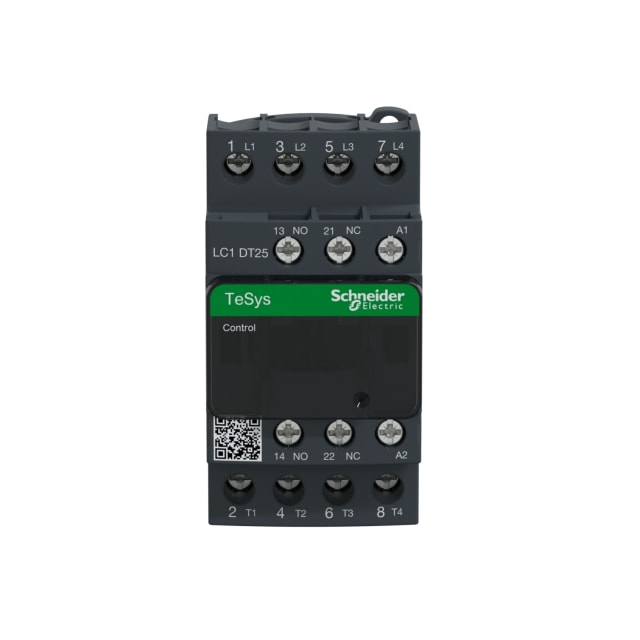

Ce modèle associe 4 contacts principaux de puissance à 1 contact auxiliaire NO et 1 contact auxiliaire NC intégrés. Cette combinaison permet de gérer à la fois la commutation principale et les fonctions annexes de signalisation, de retour d’état, d’interverrouillage ou d’asservissement dans un schéma de commande. Pour l’installateur comme pour le tableautier, cette présence d’auxiliaires intégrés simplifie le câblage et évite d’ajouter immédiatement un bloc auxiliaire pour de nombreuses applications standard.

Adapté aux tableaux électriques compacts et au câblage en borne à vis

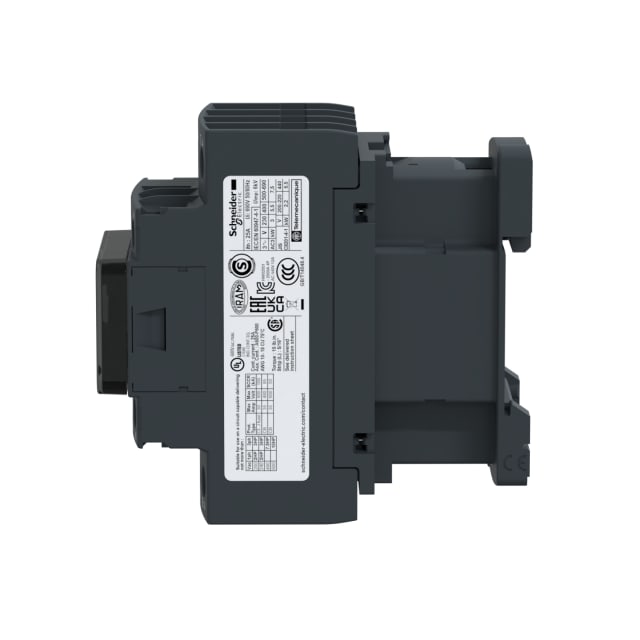

Avec une largeur de 45 mm, une hauteur de 85 mm et une profondeur de 92 mm, ce contacteur TeSys Deca s’intègre facilement dans les ensembles de distribution et les coffrets de commande où la place doit être optimisée. Le raccordement principal par bornes à vis permet un serrage simple et direct, apprécié en atelier de câblage comme sur chantier. Ce type de connexion convient bien aux montages demandant une mise en œuvre nette, accessible et durable dans le temps.

Pouvoir d’utilisation cohérent pour les circuits de puissance AC-1 et AC-3

Ce contacteur est donné pour 25 A en AC-1 à 400/440 V, ce qui le destine aux charges non inductives ou faiblement inductives. Il dispose également d’un courant de service de 12 A en AC-3 à 400 V, avec une puissance de service de 5,5 kW dans cette catégorie. Cette lecture est importante pour choisir le bon appareillage selon la nature réelle de la charge : chauffage, distribution, résistances ou autres usages proches de l’AC-1 d’un côté, ou certains usages moteur dans des limites bien définies de l’autre.

Commande en 24V AC 50/60 Hz pour une intégration facile dans les circuits de contrôle

La bobine en 24 V AC fonctionne aussi bien en 50 Hz qu’en 60 Hz, ce qui apporte de la souplesse lors de l’intégration dans des circuits de commande alimentés en très basse tension alternative. Ce choix de tension est souvent recherché pour séparer clairement la commande de la puissance dans une armoire électrique. Il permet aussi d’utiliser des organes de pilotage compatibles tels que boutons-poussoirs, relais intermédiaires ou automatismes disposant d’une sortie de commande en 24 V AC.

Montage polyvalent pour armoire ou platine de commande

Ce contacteur est prévu pour une installation en tableau avec fixation adaptée aux environnements de commande et de distribution. Son format compact et sa conception de contacteur de puissance 4 pôles en font une solution pertinente pour de nombreux montages d’armoires techniques, de coffrets industriels ou d’équipements de pilotage. Il répond bien aux besoins des professionnels qui recherchent un appareil de commutation clair à identifier, simple à intégrer et cohérent avec une architecture de commande en 24 V AC.

Un choix pertinent pour le pilotage de circuits multipolaires

Le LC1DT25B7 convient lorsque l’application impose la commande simultanée de quatre conducteurs actifs, avec en complément des contacts auxiliaires prêts à être exploités dans le schéma. Il peut être retenu pour des ensembles de chauffage, des circuits de distribution, des automatismes de commutation ou des équipements techniques nécessitant un contacteur tétrapolaire compact. Dans une logique de sélection produit, il constitue une référence particulièrement adaptée quand la priorité porte sur un contacteur 4 NO, 25 A, bobine 24 V AC et raccordement à vis.
