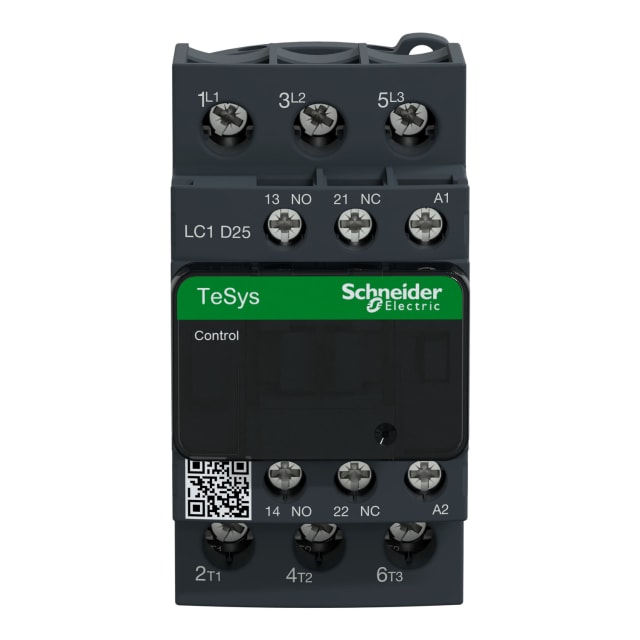

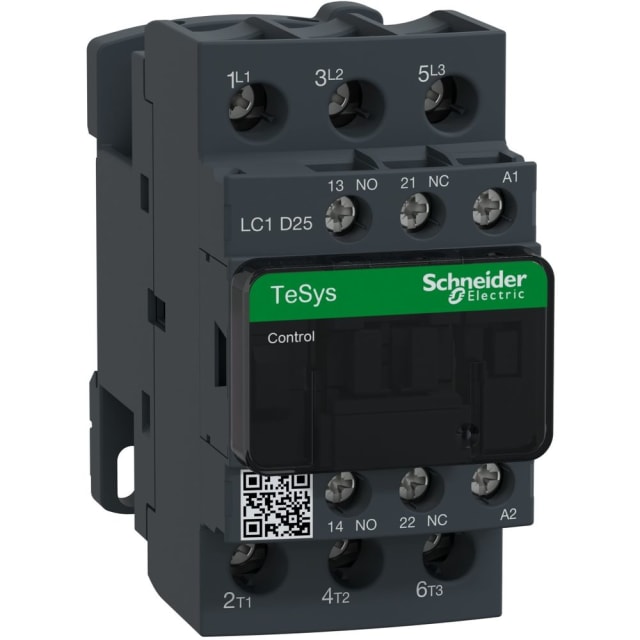

Contacteur triphasé 25A 3P 110V 1NO 1NC LC1D25F7

Contacteur triphasé 25A 3P 110V pour commande moteur en coffret

Ce contacteur triphasé TeSys Deca est conçu pour la commande de moteurs et de charges triphasées en environnement tertiaire, industriel ou technique. Sa configuration 3 pôles de puissance avec 3 contacts principaux à fermeture permet une commutation nette des circuits, tandis que sa bobine de commande en 110 V AC 50/60 Hz facilite son intégration dans des armoires de distribution, de pilotage ou d’automatisme. Avec un calibre de 25 A en AC-3 et une puissance moteur admissible de 11 kW à 400 V, il répond aux besoins courants de démarrage et de commande de moteurs asynchrones.

Configuration 3P avec auxiliaires intégrés 1NO 1NC

Ce modèle intègre d’origine un contact auxiliaire 1NO + 1NC, pratique pour les fonctions de signalisation, d’auto-maintien, de report d’état ou d’interverrouillage dans un schéma de commande. Cette combinaison évite souvent l’ajout immédiat d’un bloc auxiliaire pour les montages les plus fréquents. Le contacteur dispose ainsi d’une architecture claire et efficace pour les tableaux électriques où l’optimisation de l’encombrement et du câblage reste essentielle.

Calibrage adapté aux applications moteur jusqu’à 11 kW

En catégorie d’emploi AC-3, ce contacteur est prévu pour un courant assigné de 25 A à 400 V, avec une capacité de commande moteur jusqu’à 11 kW. En AC-1, il atteint 40 A pour des charges davantage résistives. Il convient donc aussi bien aux applications de commande moteur qu’à certaines charges de puissance selon le régime d’utilisation du circuit. Pour les usages plus exigeants en manœuvres sévères, la donnée AC-4 de 12 A et 5,5 kW à 400 V permet d’évaluer plus précisément la compatibilité avec le besoin réel de l’installation.

Bobine 110 V AC 50/60 Hz pour intégration en commande alternative

La bobine de commande en 110 V alternatif 50/60 Hz rend ce contacteur pertinent dans les armoires utilisant cette tension de pilotage, avec une exploitation simple dans de nombreux schémas de commande classiques. L’absence d’alimentation de commande en courant continu confirme son positionnement sur des installations en logique AC. Cette définition précise de la tension de bobine est un point essentiel pour éviter toute erreur de variante lors du remplacement ou de la création d’un ensemble de commande.

Raccordement à vis pour un câblage propre et maîtrisé

Le raccordement principal par bornes à vis convient aux installateurs recherchant une connexion franche et facilement contrôlable lors du serrage. Ce type de connexion s’intègre naturellement dans les coffrets de commande, tableaux électriques et ensembles de distribution où la tenue du câblage, la lisibilité du repérage et la simplicité de maintenance sont déterminantes. Le format compact de 45 mm de large, 85 mm de haut et 92 mm de profondeur aide également à préserver une implantation ordonnée dans l’enveloppe.

Montage flexible en tableau électrique

Son gabarit compact permet une implantation efficace dans les ensembles de commande où la place disponible doit être rationalisée. Ce contacteur est adapté à une fixation en coffret avec une logique d’intégration professionnelle, notamment lorsque plusieurs appareillages doivent cohabiter dans un espace limité. Sa conception est pensée pour la commande de puissance avec une présentation sobre, claire et directement exploitable dans les architectures de tableaux de protection et de distribution.

Un choix pertinent pour maintenance, remplacement et mise en conformité de l’appareillage

Pour une opération de maintenance ou un remplacement ciblé, ce contacteur triphasé 25A 3P 110V avec auxiliaires 1NO 1NC constitue une solution facile à identifier dans la gamme TeSys Deca. Il convient particulièrement aux professionnels qui souhaitent retrouver une configuration de commande moteur précise sans compromis sur le calibre, la tension de bobine ou le type de contacts auxiliaires. C’est un appareillage bien adapté aux besoins d’atelier, de local technique, de machine ou d’armoire électrique nécessitant une commande triphasée structurée et lisible.
