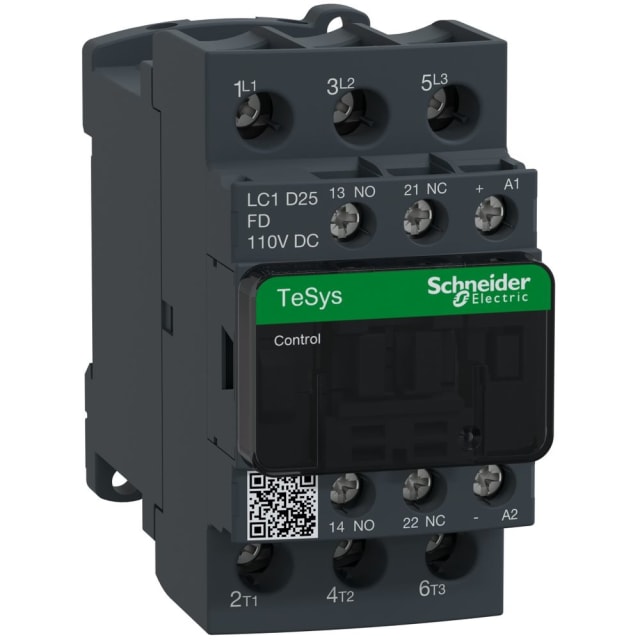

Contacteur triphasé 25A 3P 1NO 1NC 110V CC LC1D25FD

Contacteur triphasé 25A pour commande moteur jusqu’à 11 kW

Ce contacteur triphasé 25A 3P 1NO 1NC de la gamme TeSys Deca est conçu pour la commande de moteurs et de charges de puissance en environnement tertiaire et industriel. Sa configuration 3 pôles à 3 contacts principaux normalement ouverts permet la commutation de circuits de puissance jusqu’à 25 A en AC-3 à 400 V, avec une puissance moteur de 11 kW. Il convient également aux applications plus exigeantes en AC-4 avec un courant assigné de 12 A et une puissance de 5,5 kW, ce qui en fait un choix pertinent pour les fonctions de démarrage, arrêt et commande de moteurs triphasés.

Bobine 110 V CC avec contacts auxiliaires intégrés

Cette version est équipée d’une bobine de commande en 110 V courant continu, adaptée aux installations disposant d’une commande en basse tension continue. Elle intègre directement 1 contact auxiliaire NO et 1 contact auxiliaire NC, pratique pour le report d’état, l’interverrouillage ou l’intégration dans une logique de commande. Le module suppresseur de transitoires mentionné sur cette référence apporte un vrai intérêt dans les circuits de commande en limitant les surtensions à la coupure de bobine.

Format compact pour armoire électrique et coffret de commande

Avec une largeur de 45 mm, une hauteur de 85 mm et une profondeur de 101 mm, ce contacteur de puissance conserve un encombrement maîtrisé dans les tableaux et coffrets électriques. Ce format compact facilite l’intégration dans les armoires de distribution, de pilotage moteur ou d’automatisme lorsque l’espace disponible est compté. Il constitue une solution adaptée pour conserver une implantation propre sans surdimensionner la partie appareillage.

Raccordement à vis pour une connexion simple et nette

Le raccordement principal par bornes à vis permet une connexion directe des conducteurs de puissance avec un serrage franc et lisible. Ce type de connexion est particulièrement apprécié sur les installations neuves comme en maintenance, car il simplifie le câblage, le contrôle visuel et les opérations de remplacement. Pour les électriciens et tableautiers, c’est un point important lorsqu’il faut intervenir rapidement sur une armoire ou un coffret de commande.

Usage adapté à la commande de moteurs et automatismes triphasés

Ce contacteur TeSys Deca trouve naturellement sa place dans les départs moteurs, systèmes de ventilation, pompes, compresseurs, convoyeurs et autres équipements nécessitant une commutation triphasée. La présence des auxiliaires intégrés évite souvent d’ajouter immédiatement un bloc complémentaire pour les fonctions courantes de signalisation ou d’auto-maintien. Il répond ainsi aux besoins fréquents en commande électromécanique lorsque l’on recherche un contacteur triphasé 25A bobine 110V CC prêt à intégrer dans une logique de pilotage.

Repérage clair de la configuration électrique

La composition de ce modèle est simple à identifier : 3 contacts principaux de fermeture, aucun contact principal d’ouverture, et 1 NO + 1 NC en auxiliaire. Cette lecture claire permet d’éviter les erreurs de sélection lors d’un remplacement ou d’une création d’armoire. Pour un besoin de contacteur 3P 25A avec auxiliaires intégrés et commande en courant continu, cette configuration correspond aux montages classiques de commande moteur triphasée avec retour d’information.

Une référence cohérente pour les besoins de remplacement et d’intégration

Appartenant à la série TeSys Deca contactors, ce modèle s’intègre dans un environnement d’appareillage de commande moteur largement utilisé en coffrets et armoires électriques. Il convient aussi bien pour le remplacement d’un contacteur de même calibre que pour l’équipement d’une nouvelle installation, à condition de respecter la tension de bobine 110 V CC, le calibre 25 A en AC-3 et la configuration 3 pôles. C’est un choix pertinent pour les professionnels qui recherchent un contacteur triphasé compact, avec auxiliaires intégrés, destiné aux fonctions de commande et de coupure de charges moteur.
