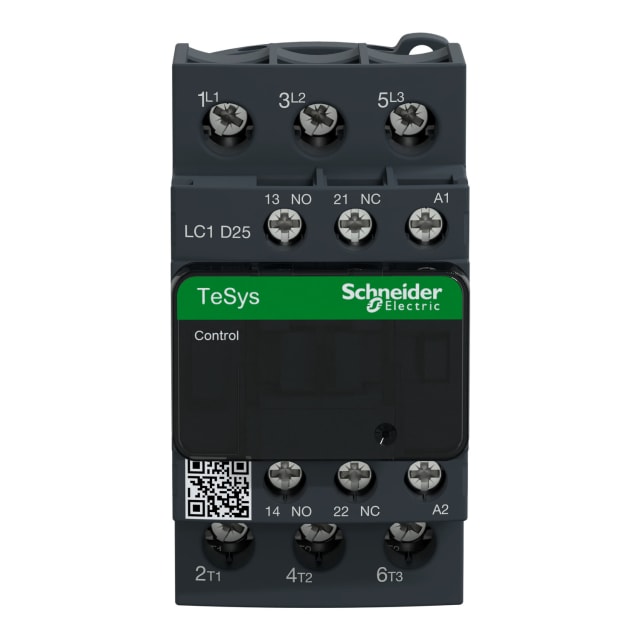

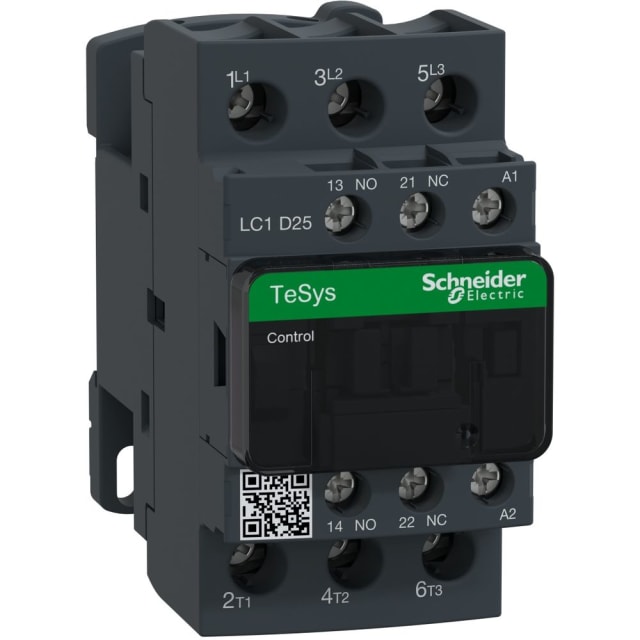

Contacteur triphasé 25A 24V AC 1NO 1NC LC1D25B7

Contacteur triphasé 25A pour commande moteur jusqu’à 11 kW

Ce contacteur triphasé TeSys Deca est conçu pour la commande de moteurs et de charges de puissance en environnement tertiaire et industriel. Sa configuration 3 pôles à 3 contacts principaux normalement ouverts convient parfaitement aux fonctions de mise sous tension de départ moteur. En catégorie AC-3 à 400 V, il admet un courant de service de 25 A et une puissance de service de 11 kW, ce qui en fait une solution adaptée aux armoires de commande, coffrets de distribution et ensembles de pilotage nécessitant un appareillage compact et net.

Bobine 24 V AC 50/60 Hz pour circuits de commande courants

Équipé d’une bobine de commande en 24 V AC 50/60 Hz, ce contacteur s’intègre facilement dans les circuits de commande basse tension alimentés en courant alternatif. Ce choix de tension est particulièrement pertinent pour les automatismes, commandes déportées, interfaces avec transformateur de commande et architectures de pilotage recherchant une alimentation cohérente avec les standards d’armoire. Il permet de piloter la puissance tout en conservant une séparation claire entre circuit de commande et circuit principal.

1 contact auxiliaire NO et 1 contact auxiliaire NC intégrés

La présence d’un auxiliaire 1 NO + 1 NC intégré permet de réaliser simplement les fonctions de signalisation, d’auto-maintien, d’interverrouillage ou de retour d’état sans ajouter immédiatement un bloc auxiliaire complémentaire. Cette configuration est pratique pour les schémas de commande moteur classiques, les séquences marche/arrêt et les logiques de pilotage qui exigent à la fois un contact de fermeture et un contact d’ouverture disponibles directement sur l’appareil.

Raccordement à vis pour un câblage précis en tableau

Le raccordement par bornes à vis facilite une connexion franche et structurée des conducteurs de puissance et de commande. Ce type de connexion est apprécié dans les tableaux électriques pour sa tenue mécanique et sa lisibilité lors du câblage, de la maintenance ou du remplacement de l’appareillage. Il convient particulièrement aux intégrateurs, tableautiers et installateurs recherchant un contacteur simple à implanter dans une armoire de distribution ou de commande.

Format compact pour intégration propre dans les coffrets

Avec une largeur de 45 mm, une hauteur de 85 mm et une profondeur de 92 mm, ce contacteur offre un encombrement maîtrisé qui facilite son intégration dans les coffrets et tableaux où l’espace disponible doit être optimisé. Ce format compact permet de conserver une implantation ordonnée, de simplifier l’organisation des départs et de limiter la place occupée dans les ensembles électriques sans sacrifier la capacité de coupure nécessaire aux applications de commande moteur courantes.

Adapté aux usages de commutation en AC-3 et AC-1

Au-delà de la commande moteur en AC-3, ce modèle présente également un courant de service de 40 A en AC-1 à 400 V, ce qui élargit son intérêt pour certaines charges non inductives ou faiblement inductives selon le dimensionnement de l’installation. Pour les applications plus sévères, il dispose aussi d’un repère de dimensionnement en AC-4 avec 12 A à 400 V et 5,5 kW, utile pour les projets exigeant une lecture technique plus fine selon la nature réelle de la charge et du cycle de manœuvre.

Un contacteur TeSys Deca pensé pour les ensembles de commande électriques

Issu de la gamme TeSys Deca, ce contacteur répond aux besoins des professionnels qui recherchent un appareillage de commande de puissance clair à sélectionner pour des départs moteurs triphasés en 24 V AC. Sa combinaison 3P, 25 A, auxiliaires intégrés et raccordement à vis en fait un choix pertinent pour les armoires électriques, tableaux de protections et distribution, ensembles d’automatisme et applications de commutation où la lisibilité fonctionnelle du produit compte autant que son adéquation technique.
