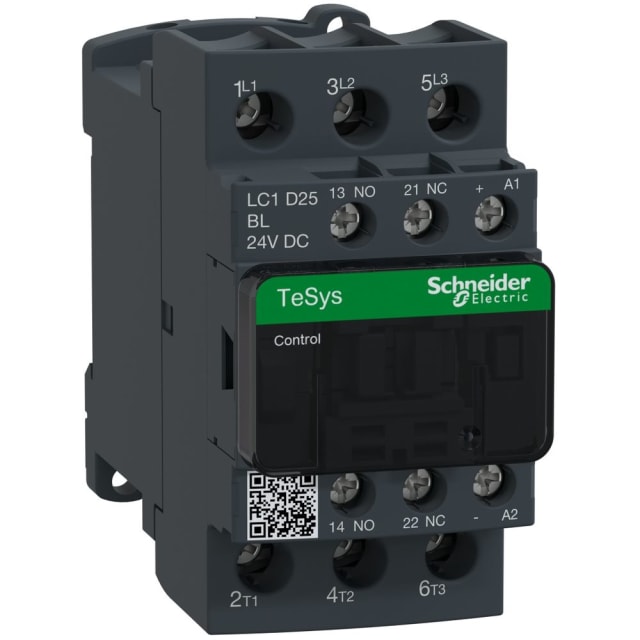

Contacteur tripolaire 25A 24V CC 1NO 1NC LC1D25BL

Contacteur tripolaire 25A pour commande moteur en 24V CC

Le contacteur tripolaire LC1D25BL de la gamme TeSys Deca est conçu pour la commande de moteurs et de charges de puissance en environnement tertiaire, industriel ou en armoire électrique. Sa configuration 3 pôles avec 3 contacts principaux à fermeture permet la commutation de circuits jusqu’à 25 A en AC-3 à 400 V, avec une puissance de service de 11 kW. En AC-1, il accepte jusqu’à 40 A, ce qui le rend également pertinent pour certaines charges résistives et applications de commande de puissance.

Bobine 24V CC adaptée aux circuits de commande en courant continu

Ce modèle intègre une bobine de commande 24V CC, bien adaptée aux installations pilotées par automate, relais, cartes de commande ou alimentation continue de tableau. Ce choix facilite son intégration dans les architectures de commande basse tension en courant continu, tout en répondant aux besoins courants des armoires de process, de manutention, de pompage ou de ventilation. La présence d’un module de suppression des transitoires contribue à une commande plus propre des circuits associés.

Configuration 3 NO avec auxiliaires 1 NO + 1 NC intégrés

Le pouvoir de commutation principal repose sur 3 contacts de puissance à fermeture, complétés par 2 contacts auxiliaires intégrés : 1 normalement ouvert et 1 normalement fermé. Cette combinaison simplifie la réalisation des fonctions de signalisation, d’auto-maintien, d’interverrouillage ou de retour d’état sans ajout immédiat d’accessoires. Pour le tableautier comme pour le mainteneur, cela permet de gagner du temps au câblage et de conserver une implantation claire dans l’armoire.

Raccordement à vis pour un câblage net et accessible

Le raccordement principal par bornes à vis facilite une connexion sûre et lisible des conducteurs de puissance et de commande. Ce mode de connexion convient particulièrement aux montages où la tenue mécanique du câblage, la simplicité de reprise et la lisibilité des bornes sont recherchées. Dans une logique d’exploitation et de maintenance, ce type de raccordement reste apprécié pour les coffrets électriques, départs moteurs et ensembles de distribution nécessitant un repérage propre.

Format compact pour intégration en coffret et armoire

Avec une largeur de 45 mm, une hauteur de 85 mm et une profondeur de 101 mm, ce contacteur conserve un format compact pour sa catégorie. Il trouve facilement sa place dans les tableaux et armoires où l’espace disponible doit être optimisé sans compromettre les fonctions essentielles de commande moteur. Ce gabarit est particulièrement intéressant pour les ensembles où plusieurs départs doivent être implantés de façon rationnelle.

Usage pertinent pour moteurs, automatismes et départs de puissance

Grâce à son calibre 25 A en AC-3 et à sa puissance de 11 kW à 400 V, ce contacteur convient aux applications de démarrage et de commande de moteurs triphasés dans de nombreux équipements techniques. Il peut être utilisé dans des ensembles de commande pour pompes, compresseurs, extracteurs, convoyeurs, ventilateurs ou machines de production, dès lors que les caractéristiques de l’installation correspondent à son domaine d’emploi. Sa catégorie d’utilisation en AC-4 avec 12 A et 5,5 kW à 400 V permet aussi d’identifier clairement son positionnement pour des usages plus exigeants en manœuvre.

Une référence TeSys Deca pensée pour les ensembles électriques structurés

Issu de la série TeSys Deca, ce contacteur s’intègre naturellement dans une logique de construction d’armoires cohérentes, avec des composants de commande moteur largement utilisés dans le matériel électrique professionnel. Il répond aux besoins des installateurs et tableautiers qui recherchent un appareil clair dans sa fonction : commuter une puissance triphasée, exploiter une commande en 24V CC et disposer d’auxiliaires embarqués pour les automatismes usuels. C’est un choix pertinent pour une installation nécessitant une commande moteur nette, compacte et techniquement bien définie.
