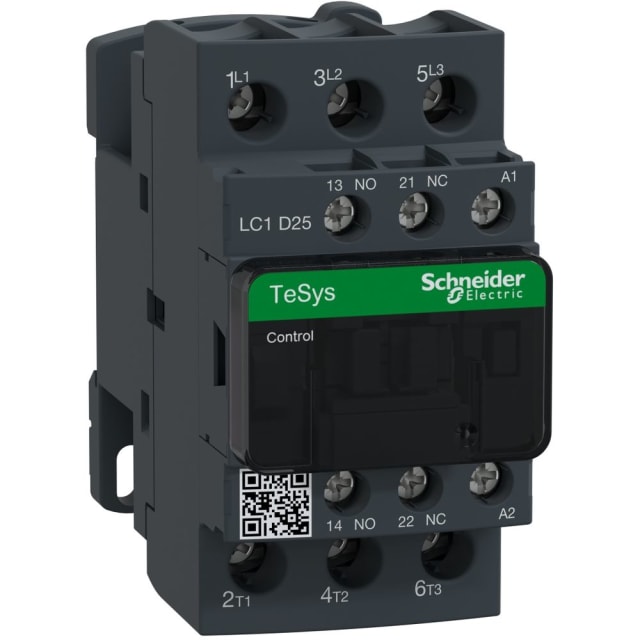

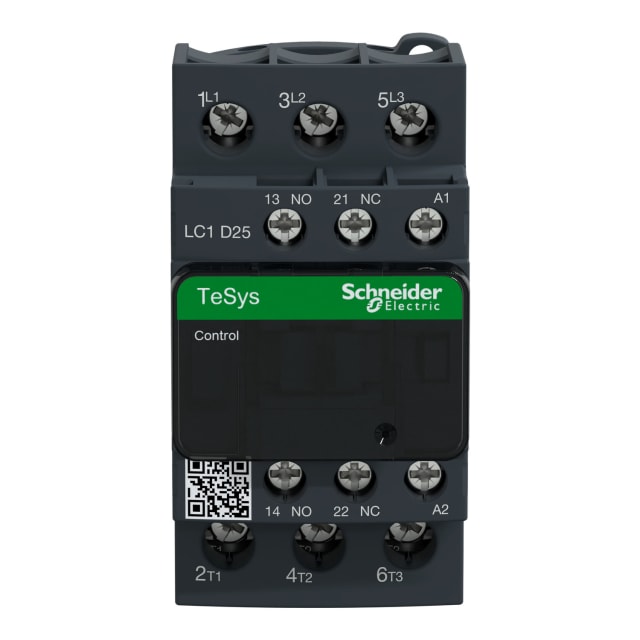

Contacteur triphasé 25A 48V AC 1NO 1NC LC1D25E7

Contacteur triphasé 25A 48V AC conçu pour la commande moteur

Ce contacteur triphasé 25A 48V AC TeSys Deca est destiné aux applications de commande moteur en courant alternatif, avec 3 pôles principaux 3 NO et une intensité assignée de 25 A en AC-3 à 400 V. Il convient parfaitement aux circuits de démarrage et de commande d’équipements nécessitant une commutation nette et adaptée aux usages électrotechniques courants en armoire. Sa puissance de service atteint 11 kW à 400 V en AC-3, ce qui en fait une solution pertinente pour de nombreux moteurs triphasés et charges associées.

Bobine de commande 48V AC 50/60 Hz pour intégration cohérente en circuit de pilotage

La bobine de commande fonctionne en 48 V AC, en 50 comme en 60 Hz, ce qui facilite son intégration dans un circuit de pilotage basse tension alternative lorsque cette tension est déjà présente dans l’installation. Cette configuration permet de séparer efficacement la puissance et la commande tout en conservant une architecture claire dans le tableau électrique. Le produit est exclusivement prévu pour une commande en courant alternatif, sans alimentation de bobine en courant continu.

Configuration 3 pôles avec contact auxiliaire 1NO 1NC intégré

Le contacteur dispose de 3 contacts principaux à fermeture et d’un bloc auxiliaire intégré composé de 1 contact NO et 1 contact NC. Cette combinaison est particulièrement utile pour les fonctions de report d’état, d’auto-maintien, d’interverrouillage électrique ou de retour d’information vers un automate, un relais ou un circuit de signalisation. L’intégration des contacts auxiliaires évite de multiplier les accessoires dès que le schéma de commande demande une logique simple et propre.

Capacité électrique adaptée aux charges moteur et aux usages AC-1

En plus de ses 25 A en AC-3 à 400 V, ce modèle accepte 40 A en AC-1 à 400 V, ce qui lui permet de couvrir aussi des charges moins inductives selon le montage retenu. Pour les applications plus contraignantes en AC-4 à 400 V, la valeur de dimensionnement indiquée est de 12 A, avec une puissance de service de 5,5 kW. Ces données sont essentielles pour sélectionner un contacteur conforme aux conditions réelles d’exploitation et éviter les surdimensionnements inutiles comme les choix trop justes.

Raccordement à vis pour un câblage net et maîtrisé en armoire

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour sa tenue mécanique et la clarté du câblage lors du montage en coffret ou en tableau. Ce type de connexion convient bien aux opérations de maintenance, de resserrage et de repérage des conducteurs. Il s’intègre naturellement dans les ensembles de distribution et de commande où la lisibilité du câblage et la continuité électrique sont des critères importants.

Format compact pour tableaux et coffrets de distribution

Avec une largeur de 45 mm, une hauteur de 85 mm et une profondeur de 92 mm, ce contacteur TeSys Deca reste compact pour sa catégorie. Cet encombrement facilite son implantation dans les armoires électriques où l’optimisation de l’espace est déterminante, notamment lorsqu’il faut associer protections, appareillage de commande et accessoires de signalisation dans un même volume. Son format permet de construire des ensembles ordonnés sans sacrifier les performances attendues sur la partie puissance.

Un choix pertinent pour les montages de commande moteur en environnement technique

Ce contacteur triphasé 25A 48V AC 1NO 1NC répond aux besoins des professionnels recherchant un appareillage de commande clair à sélectionner et simple à intégrer dans une logique de démarrage moteur. Sa configuration 3P, sa bobine 48 V AC, ses contacts auxiliaires intégrés et sa capacité de 11 kW à 400 V en font un composant particulièrement adapté aux tableaux de commande, coffrets d’automatisme et ensembles de distribution électrique nécessitant une commutation de puissance maîtrisée.
