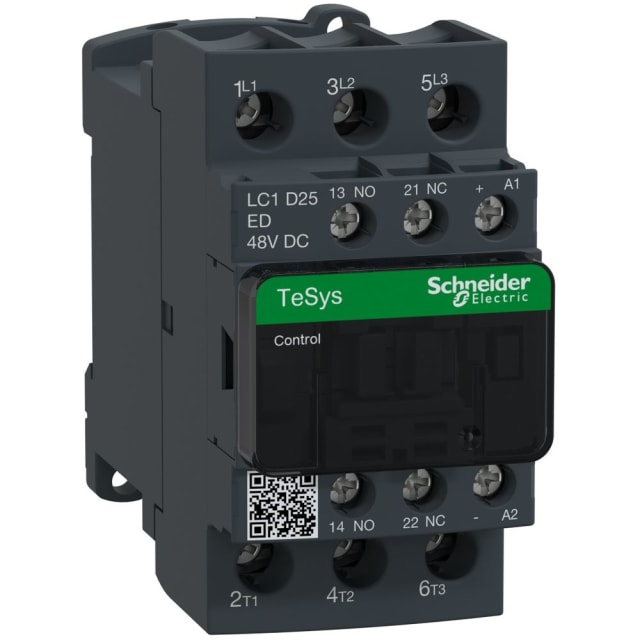

Contacteur moteur 25A 3P 48V DC 1NO 1NC LC1D25ED

Contacteur moteur 25A 3P 48V DC pour commande de moteurs triphasés

Ce contacteur moteur 25A 3P 48V DC de la gamme TeSys Deca est conçu pour la commande de moteurs triphasés et de charges de puissance en environnement de tableau électrique. Sa configuration 3 pôles avec 3 contacts principaux NO convient aux fonctions de mise sous tension de départ moteur, avec un calibre d’emploi AC-3 de 25 A à 400 V et une puissance de service de 11 kW à 400 V. Il répond aussi aux usages en AC-1 jusqu’à 40 A pour des charges moins inductives.

Bobine 48V DC adaptée aux circuits de commande en courant continu

La bobine de commande en 48V DC permet l’intégration du contacteur dans des armoires et coffrets où la chaîne de commande fonctionne en courant continu. Cette exécution est particulièrement adaptée lorsque l’installation impose une commande séparée de la puissance, avec une tension de pilotage stable et clairement identifiée. Le produit intègre également un module suppresseur de transitoires, utile pour limiter les effets de surtension à la coupure sur le circuit de commande.

Contacts auxiliaires intégrés pour retour d’état et logique de commande

Le contacteur dispose d’origine de 1 contact auxiliaire NO et 1 contact auxiliaire NC. Cette combinaison facilite le câblage des fonctions de signalisation, d’auto-maintien, d’interverrouillage ou de retour d’information vers un circuit de commande. Pour l’intégrateur comme pour le mainteneur, la présence de ces auxiliaires intégrés évite souvent l’ajout immédiat d’un bloc complémentaire pour les fonctions de base.

Pouvoir de commande adapté aux applications moteur courantes

Avec une puissance de service de 11 kW en AC-3 à 400 V, ce contacteur répond aux besoins fréquents de commande de moteurs asynchrones dans les équipements industriels, techniques ou tertiaires. Il est également donné pour 5,5 kW en AC-4 à 400 V, avec un courant assigné correspondant de 12 A dans cette catégorie d’emploi, ce qui permet de bien positionner le produit selon la sévérité réelle du démarrage, du freinage ou des manœuvres répétées.

Format compact pour intégration soignée en armoire

Son encombrement maîtrisé de 45 mm de largeur, 85 mm de hauteur et 101 mm de profondeur aide à optimiser l’espace disponible dans l’armoire électrique. Ce format compact est recherché dans les ensembles où plusieurs départs moteurs, protections et auxiliaires doivent cohabiter dans un volume limité. Le raccordement principal par bornes à vis apporte une connexion franche et pratique pour le câblage en atelier comme pour les interventions de remplacement.

Montage et raccordement pensés pour les tableaux de distribution et de commande

Ce modèle est prévu avec un raccordement du câble principal à vis, une solution appréciée pour obtenir un serrage net et un repérage simple des conducteurs. Il trouve naturellement sa place dans les tableaux de commande moteur, coffrets techniques et ensembles de distribution nécessitant une coupure commandée robuste sur trois phases. Sa conception permet un montage par fixation, bien adaptée aux intégrations structurées en fond d’armoire.

Un choix précis pour éviter les erreurs entre variantes de contacteurs

Dans une famille de contacteurs visuellement proches, la bonne sélection dépend surtout du calibre moteur, du nombre de pôles, des auxiliaires intégrés et de la tension de bobine. Cette version réunit les éléments recherchés pour une commande triphasée en 25 A avec bobine 48V DC et auxiliaires 1NO + 1NC. Elle constitue ainsi une solution cohérente pour le remplacement d’un contacteur équivalent ou pour la création d’un départ moteur neuf avec des caractéristiques clairement définies.
