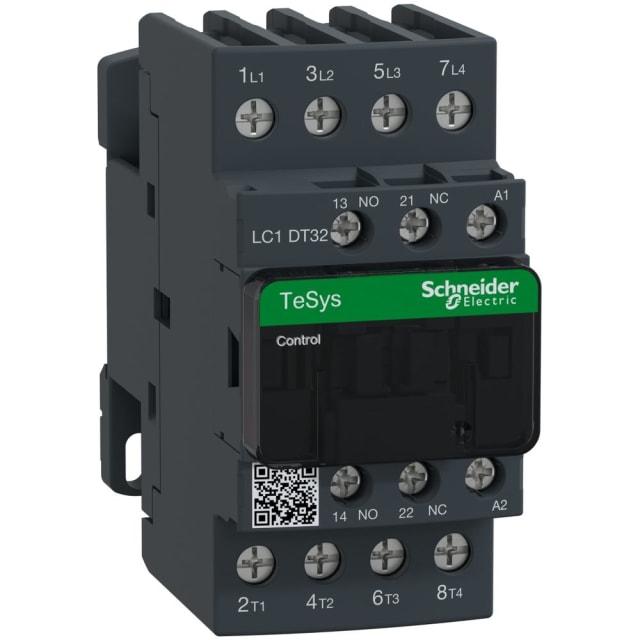

Contacteur 4 pôles 32A 230V AC 1NO 1NC LC1DT32P7

Contacteur 4 pôles 32A pour charges non inductives en tableau électrique

Ce contacteur 4 pôles 32A avec bobine 230V AC est conçu pour la commande de circuits de puissance en environnement tertiaire, industriel et technique. Sa configuration 4 contacts principaux normalement ouverts convient particulièrement aux applications de commutation de charges non inductives en AC-1 jusqu’à 32 A sous 400/440 V. Il permet de piloter proprement l’alimentation d’équipements, de résistances, d’éclairages ou d’autres circuits nécessitant une coupure par contacteur dans une armoire ou un coffret électrique.

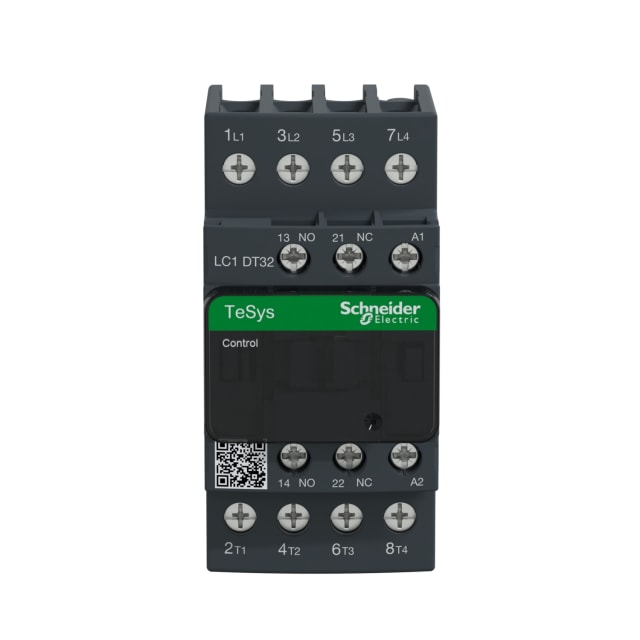

Configuration 4 NO avec contact auxiliaire 1 NO + 1 NC intégré

La présence de 4 pôles de puissance à fermeture offre une solution adaptée lorsque plusieurs conducteurs doivent être commandés simultanément. Le contact auxiliaire intégré 1 NO + 1 NC facilite quant à lui les fonctions de report d’état, de maintien, d’asservissement ou d’intégration dans une logique de commande. Cette configuration évite souvent l’ajout immédiat d’accessoires complémentaires et simplifie le câblage des circuits de commande.

Bobine de commande 230V AC 50/60 Hz pour intégration simple

Équipé d’une bobine de commande en 230V AC 50/60 Hz, ce contacteur s’intègre facilement dans de nombreux schémas de commande standards. Cette tension de pilotage courante facilite la compatibilité avec de nombreux circuits d’automatisme, d’asservissement ou de commande par interrupteur, horloge, thermostat ou relais. C’est un choix pratique pour les installations où l’on recherche une commande claire et directe sans alimentation de commande spécifique en courant continu.

Capacité de coupure adaptée aux usages AC-1 et AC-3

Ce modèle est dimensionné pour un courant de service de 32 A en AC-1 à 400 V, ce qui le destine avant tout aux charges peu ou non inductives. Il accepte également un courant de service de 18 A en AC-3 à 400 V, avec une puissance de service de 7,5 kW dans cette catégorie d’emploi. Ces caractéristiques permettent de sélectionner le contacteur avec plus de précision selon la nature réelle de la charge à commander, en évitant les erreurs de dimensionnement sur les circuits de puissance.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal par bornes à vis convient aux installateurs recherchant un serrage mécanique direct et un câblage lisible dans le tableau. Cette technologie de connexion est appréciée pour les montages nécessitant une bonne tenue des conducteurs et une mise en œuvre soignée sur des sections adaptées. Elle favorise également les opérations de maintenance, de repérage et de contrôle dans les armoires de distribution et de commande.

Format compact pour coffrets et armoires de commande

Avec une largeur de 45 mm, une hauteur de 91 mm et une profondeur de 99 mm, ce contacteur offre un encombrement contenu au regard de sa capacité. Ce format compact aide à optimiser l’espace disponible dans les tableaux électriques tout en conservant une architecture de câblage structurée. Il constitue une solution intéressante lorsque plusieurs organes de commande et de protection doivent cohabiter dans un volume restreint.

Une solution cohérente pour les ensembles de commande TeSys Deca

Issu de la gamme TeSys Deca, ce contacteur s’intègre naturellement dans des ensembles de commande où la cohérence des appareillages est importante. Il convient aussi bien à la réalisation de circuits de commutation qu’à la constitution d’ensembles de pilotage pour équipements techniques. Pour l’acheteur professionnel comme pour l’installateur, cela permet de sélectionner un appareil clairement positionné, avec des caractéristiques lisibles et adaptées aux besoins de commande de puissance en 4 pôles.
