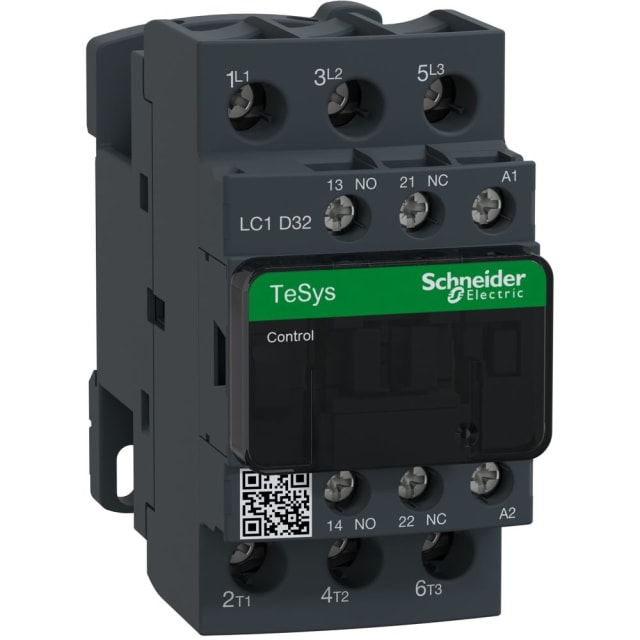

Contacteur triphasé 32A 3P 1NO 1NC 110V AC LC1D32F7

Contacteur triphasé 32A TeSys Deca pour commande moteur en 110V AC

Ce contacteur triphasé 32A 3P 1NO 1NC en 110V AC est conçu pour les circuits de commande moteur et les charges de puissance nécessitant une coupure franche et une commande électromagnétique adaptée aux environnements d’armoires et de tableaux électriques. Sa configuration 3 pôles de puissance à 3 contacts NO convient parfaitement aux applications de démarrage et de commande de moteurs triphasés, avec une intensité assignée de 32 A en AC-3 et une puissance de service de 15 kW à 400 V.

Configuration de contacts pensée pour les automatismes et les auxiliaires

Le produit intègre 3 contacts principaux à fermeture ainsi qu’un bloc auxiliaire 1 NO + 1 NC. Cette combinaison facilite l’intégration dans les schémas de commande classiques, notamment pour la remontée d’état, l’auto-maintien, les interverrouillages électriques ou la signalisation. Le contact auxiliaire inverseur permet de simplifier le câblage des circuits de pilotage sans ajouter immédiatement d’accessoire complémentaire.

Calibré pour les usages moteur et les charges de puissance

En catégorie d’emploi AC-3, ce contacteur est dimensionné pour 32 A à 400 V, ce qui le rend adapté à la commande de moteurs triphasés jusqu’à 15 kW. En AC-1, il accepte jusqu’à 50 A pour les charges faiblement inductives ou résistives. Pour les applications plus contraignantes en AC-4, il est donné pour 18 A à 400 V, avec une puissance correspondante de 7,5 kW. Ce positionnement en fait une solution pertinente pour de nombreux montages de commande moteur, ventilateurs, pompes, compresseurs ou équipements industriels alimentés en triphasé.

Bobine 110V AC 50/60 Hz pour circuits de commande dédiés

La bobine de commande fonctionne en 110 V AC aussi bien en 50 Hz qu’en 60 Hz. Ce point est essentiel pour les installations disposant d’une tension de commande spécifique distincte de la puissance. Le produit est donc adapté aux architectures où la séparation entre circuit de commande et circuit de puissance doit être clairement maîtrisée, tout en conservant une commande simple à intégrer dans un coffret ou une armoire électrique.

Bornes à vis pour un raccordement net et maîtrisé

Le raccordement principal s’effectue par bornes à vis, un choix apprécié pour obtenir un serrage direct, lisible et pratique lors des opérations de câblage ou de maintenance. Ce type de connexion convient particulièrement aux intégrateurs, tableautiers et professionnels recherchant une mise en œuvre structurée sur des départs moteurs ou des ensembles de distribution et de commande. La présence d’un raccordement à vis facilite aussi le contrôle visuel du serrage lors de l’installation.

Format compact pour tableaux et armoires électriques

Avec une largeur de 45 mm, une hauteur de 85 mm et une profondeur de 92 mm, ce contacteur conserve un encombrement compact au regard de son calibre. Il s’intègre facilement dans les tableaux, coffrets et armoires où l’optimisation de la place disponible reste un critère important. Ce format permet de concevoir des ensembles de commande plus propres et plus lisibles, sans sacrifier la capacité de coupure nécessaire aux départs moteurs de puissance intermédiaire.

Un choix précis pour éviter les erreurs entre variantes de contacteurs

Dans une gamme de contacteurs où plusieurs tensions de bobine, calibres et compositions auxiliaires peuvent coexister, ce modèle se distingue par une combinaison technique bien définie : 3 pôles de puissance à fermeture, auxiliaires 1 NO + 1 NC, commande en 110 V AC et calibre 32 A en AC-3. Pour un remplacement ou une création de départ moteur, cette définition claire aide à sélectionner la bonne version selon le schéma électrique prévu, la tension de commande disponible et la charge réellement pilotée.
