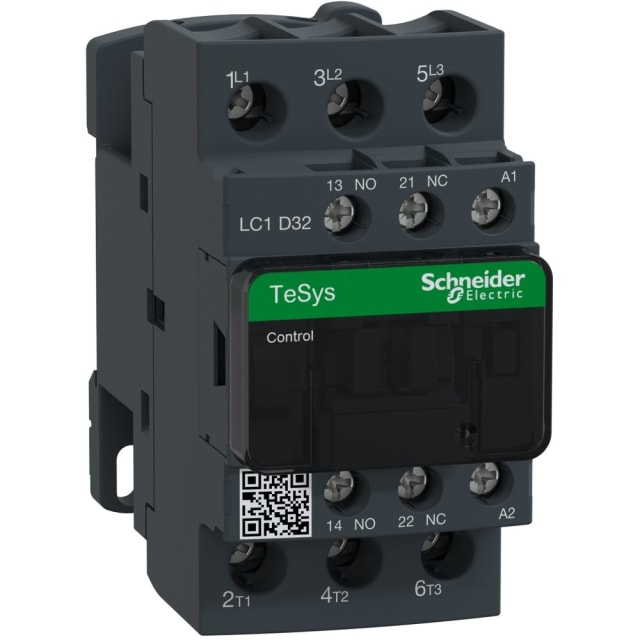

Contacteur triphasé 32A 3P 1NO 1NC 24V AC LC1D32B7

Contacteur triphasé 32A pour commande de moteurs jusqu’à 15 kW

Le contacteur triphasé LC1D32B7 de la gamme TeSys Deca est conçu pour la commande de circuits moteurs en triphasé. Avec ses 3 pôles principaux normalement ouverts, il convient aux applications de démarrage et de coupure de moteurs jusqu’à 32 A en AC-3 et 15 kW sous 400 V. Cette configuration en fait un choix adapté pour les armoires électriques, les équipements industriels, les machines et les ensembles de distribution nécessitant une commande de puissance nette et maîtrisée.

Bobine de commande 24 V AC pour intégration en circuit de pilotage

Ce modèle est équipé d’une bobine de commande 24 V AC 50/60 Hz, pratique pour les circuits de pilotage en basse tension alternative. Il s’intègre facilement dans les schémas de commande utilisant transformateur, automate ou relais de commande en 24 V. Ce calibre de bobine permet de dissocier clairement la puissance et la commande, tout en facilitant l’intégration dans de nombreux coffrets électriques et ensembles de contrôle moteur.

Configuration 3P avec 1 contact auxiliaire NO et 1 contact auxiliaire NC

En plus de ses 3 contacts principaux de puissance, ce contacteur dispose d’un auxiliaire intégré 1NO + 1NC. Cette combinaison est particulièrement utile pour les fonctions de report d’état, d’auto-maintien, d’interverrouillage ou de retour d’information vers un automate ou un circuit de signalisation. Le contact auxiliaire NC à fonction miroir apporte une lecture cohérente de l’état du contacteur dans les montages de commande.

Pouvoir de coupure adapté aux charges moteur et aux usages de puissance

Le LC1D32B7 couvre des usages de commande de charges bien identifiés avec 32 A en AC-3, 50 A en AC-1 et 18 A en AC-4 sous 400 V. Il peut ainsi convenir aussi bien à la commande de moteurs qu’à certaines charges résistives selon le régime d’emploi retenu. Sa puissance assignée de 15 kW en AC-3 à 400 V et de 7,5 kW en AC-4 permet de cibler précisément les applications nécessitant des manœuvres adaptées aux contraintes de démarrage, d’inversion ou de marche par à-coups.

Raccordement à vis pour un câblage sûr et lisible en armoire

Le raccordement principal par bornes à vis facilite la mise en œuvre dans les tableaux électriques et les coffrets de commande. Ce type de connexion est apprécié pour obtenir un serrage franc, un repérage clair des conducteurs et une maintenance simplifiée lors des opérations de contrôle ou de remplacement. Pour l’installateur, cela permet une intégration propre dans les ensembles câblés où la tenue du raccordement et la lisibilité du montage sont essentielles.

Format compact pour coffrets et ensembles de distribution

Avec une largeur de 45 mm, une hauteur de 85 mm et une profondeur de 92 mm, ce contacteur TeSys Deca reste compact au regard de son calibre. Ce format permet d’optimiser l’encombrement dans les armoires électriques tout en conservant une capacité de commande adaptée aux départs moteurs courants. Il peut être installé dans des ensembles techniques où l’espace disponible doit être utilisé avec précision, sans surdimensionner l’appareillage.

Un contacteur TeSys Deca pensé pour les applications de commande moteur

Ce contacteur 3P 32A 24V AC s’adresse aux professionnels recherchant un appareillage de commande moteur clair à identifier et simple à intégrer dans un schéma électrique. Sa combinaison 3 pôles, auxiliaires intégrés et bobine 24 V AC répond aux besoins fréquents en automatisme, ventilation, pompage, convoyage ou commande d’équipements techniques. Pour un remplacement à l’identique ou une intégration dans un nouveau coffret, ce modèle permet de sélectionner un contacteur de puissance cohérent avec les exigences de commande triphasée.
