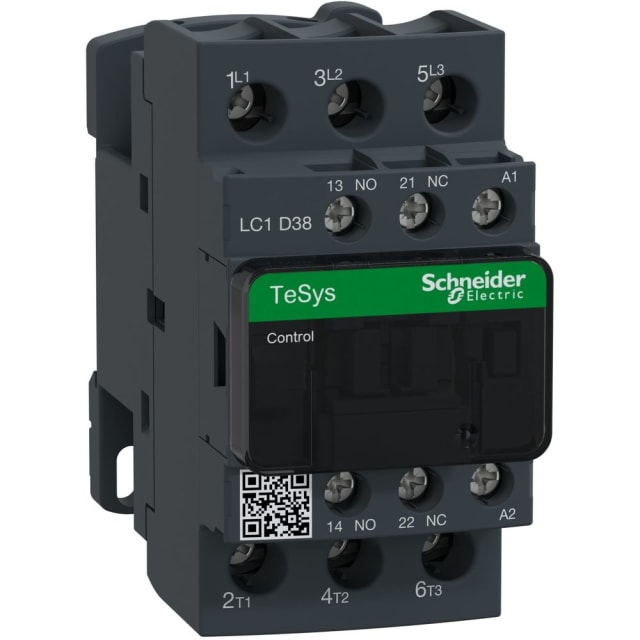

Contacteur triphasé 38A 230V 1NO 1NC LC1D38P7

Contacteur triphasé 38A pour commande de moteur jusqu’à 18,5 kW

Le contacteur triphasé LC1D38P7 de la gamme TeSys Deca est conçu pour la commande de charges moteur en courant alternatif. Avec ses 3 pôles de puissance à fermeture et un courant d’emploi de 38 A en AC-3 sous 400 V, il convient aux applications de démarrage et de coupure de moteurs jusqu’à 18,5 kW. Pour les charges plus fortement sollicitées en AC-4, il admet 18 A et une puissance de service de 7,5 kW à 400 V, ce qui en fait une solution adaptée aux installations de commande moteur exigeantes.

Bobine 230 V AC 50/60 Hz pour une intégration simple en armoire

Ce modèle intègre une bobine de commande 230 V en courant alternatif, compatible 50/60 Hz. Ce choix facilite son intégration dans de nombreuses armoires électriques et circuits de pilotage standards. Il répond ainsi aux besoins fréquents en automatisme, distribution et commande de départ moteur, tout en simplifiant l’identification de la bonne version lors d’un remplacement ou d’une création d’installation.

Configuration 3 pôles avec 1 contact auxiliaire NO et 1 contact auxiliaire NC

Le LC1D38P7 dispose de 3 contacts principaux normalement ouverts pour la commutation de la puissance, complétés par 1 contact auxiliaire NO et 1 contact auxiliaire NC intégrés. Cette configuration permet de gérer facilement les fonctions de signalisation, d’auto-maintien, d’interverrouillage ou de retour d’état sans ajouter immédiatement de bloc auxiliaire. C’est un point particulièrement utile pour les montages de commande moteur compacts et bien organisés.

Raccordement à vis pour un câblage précis et maîtrisé

Le raccordement principal s’effectue par bornes à vis, un format recherché pour obtenir un serrage net et un câblage lisible en tableau. Ce type de connexion convient aussi bien aux opérations de montage initial qu’aux interventions de maintenance, en apportant une bonne tenue des conducteurs et une mise en œuvre familière pour les professionnels du matériel électrique.

Format compact pour coffrets et tableaux électriques

Avec une largeur de 45 mm, une hauteur de 85 mm et une profondeur de 92 mm, ce contacteur TeSys Deca offre un encombrement réduit au regard de son calibre. Ce format compact permet d’optimiser la place disponible dans les coffrets et armoires, notamment lorsque plusieurs départs moteur ou organes de commande doivent être regroupés sur une même platine. Il constitue un bon compromis entre capacité de coupure, intégration et lisibilité du câblage.

Usage adapté aux applications de commande moteur et d’automatisme

Ce contacteur triphasé 38A 230V trouve naturellement sa place dans les départs moteurs, la commande d’équipements triphasés, les ensembles d’automatisme et les circuits de distribution pilotée. Sa configuration répond aux besoins des installations où l’on recherche un appareil capable de commuter la puissance tout en conservant des auxiliaires intégrés pour la logique de commande. Il s’adresse ainsi aux tableaux électriques industriels et tertiaires nécessitant une commande claire, structurée et dimensionnée avec précision.

Un choix pertinent pour remplacer un contacteur TeSys Deca équivalent

Dans le cadre d’une maintenance ou d’un remplacement, ce modèle se distingue par une combinaison technique très précise : 3 pôles de puissance, calibre 38 A en AC-3, bobine 230 V AC 50/60 Hz, auxiliaires 1NO + 1NC et bornes à vis. Cette définition permet de sécuriser le choix du bon contacteur sans confusion entre les différentes variantes de tension de bobine, de calibre ou de configuration de contacts, point essentiel pour préserver la cohérence d’un départ moteur existant.
