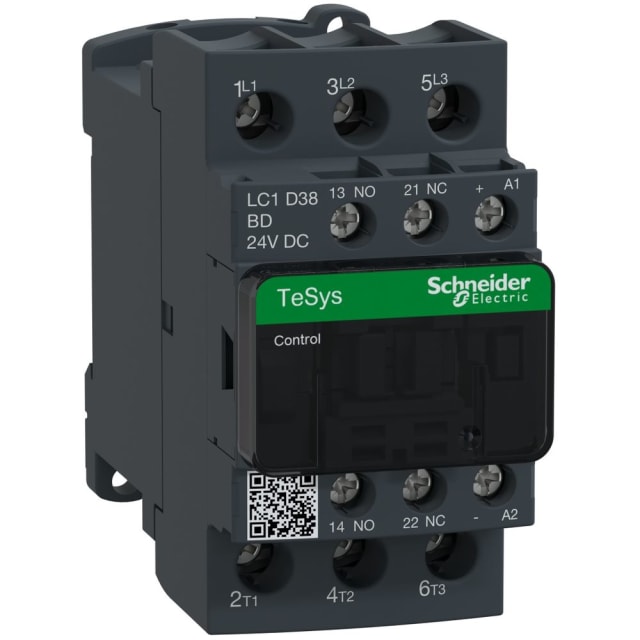

Contacteur moteur 38A 3P 24V CC 1NO 1NC LC1D38BD

Contacteur moteur 38A 3P 24V CC pour commande de moteurs jusqu’à 18,5 kW

Ce contacteur moteur TeSys Deca est conçu pour la commande de moteurs triphasés en catégorie AC-3 jusqu’à 38 A, avec une puissance de service de 18,5 kW à 400 V. Sa configuration 3 pôles à 3 contacts principaux normalement ouverts répond aux besoins courants en démarrage et coupure de charges moteur, tout en restant adaptée aux applications de distribution et d’automatisme nécessitant une commande en 24 V CC.

Bobine 24 V CC avec contact auxiliaire intégré pour les circuits de commande

Équipé d’une bobine de commande en courant continu 24 V CC, ce contacteur convient aux installations pilotées par automate, relais de commande ou alimentation continue industrielle. Il intègre directement 1 contact auxiliaire NO et 1 contact auxiliaire NC, ce qui facilite la remontée d’état, les verrouillages électriques ou la réalisation de schémas de commande sans ajout immédiat d’auxiliaires de base.

Pouvoir de commutation adapté aux charges moteur et aux usages mixtes

Avec un courant assigné de 38 A en AC-3 à 400 V et 50 A en AC-1 à 400 V, ce modèle couvre aussi bien les applications moteur que certaines charges résistives. Il peut également être pris en compte pour des usages plus contraignants en AC-4 selon les données techniques disponibles, avec 18 A à 400 V et une puissance de service de 7,5 kW. Cela en fait un choix pertinent lorsqu’il faut conserver une lecture claire du dimensionnement selon la nature réelle de la charge.

Raccordement à vis pour une mise en œuvre nette en armoire

Le raccordement principal par bornes à vis permet un câblage simple, lisible et bien maintenu dans les tableaux électriques. Ce type de connexion est particulièrement recherché en environnement tertiaire et industriel pour les opérations de montage, de repérage et de maintenance. L’appareil s’intègre facilement dans une logique d’armoire de commande où la tenue du câblage et l’accessibilité des bornes sont des critères importants.

Format compact pour intégration dans les coffrets et tableaux

Avec une largeur de 45 mm, une hauteur de 85 mm et une profondeur de 101 mm, ce contacteur moteur 3P offre un encombrement maîtrisé pour les coffrets et armoires électriques. Ce format compact aide à optimiser l’espace disponible sur platine ou dans les ensembles de commande, notamment lorsque plusieurs départs moteur, protections et auxiliaires doivent cohabiter dans un volume réduit.

Solution adaptée aux automatismes de la gamme TeSys Deca

Issu de la série TeSys Deca, ce contacteur s’inscrit dans une famille reconnue pour les fonctions de commande moteur et de coupure de puissance en environnement électrique technique. Il convient particulièrement aux départs moteurs, pompes, ventilateurs, compresseurs, convoyeurs et autres équipements triphasés commandés en basse tension continue côté bobine. Son positionnement en fait un composant cohérent pour les professionnels recherchant une référence précise pour maintenance, remplacement ou conception d’armoire.

Un choix précis pour remplacement ou création de départ moteur

Pour l’achat d’un contacteur, la compatibilité électrique est essentielle : ici, la combinaison 3 pôles, 38 A en AC-3, bobine 24 V CC, 1 NO + 1 NC auxiliaires et raccordement à vis permet de sécuriser le choix sur une application bien définie. Cette définition claire du produit limite les erreurs entre variantes de bobine, de calibre ou de configuration de contacts, et facilite la sélection d’un appareillage adapté aux besoins réels du circuit de puissance et de commande.
