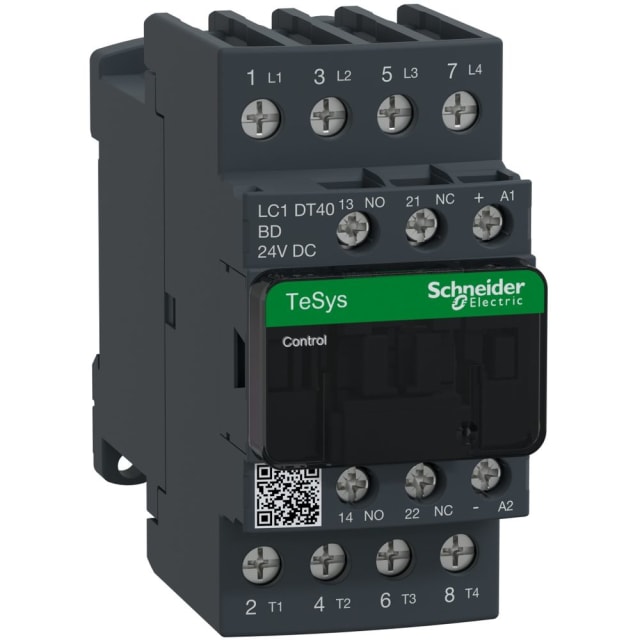

Contacteur de puissance 40A 4P 24V CC LC1DT40BD

Contacteur de puissance 40A 4P 24V CC pour charges non inductives

Le contacteur de puissance LC1DT40BD est conçu pour la commande de circuits de puissance en catégorie AC-1, avec un courant assigné de 40 A sous 400/440 V. Sa configuration 4 pôles 4 NO permet de piloter simultanément plusieurs voies de puissance, ce qui en fait une solution adaptée aux charges non inductives, aux circuits de chauffage, à certaines distributions de puissance et aux automatismes nécessitant une coupure franche sur plusieurs pôles.

Bobine 24V CC adaptée aux circuits de commande en courant continu

Ce modèle intègre une bobine de commande 24 V CC, particulièrement recherchée dans les armoires et coffrets de commande alimentés en courant continu. Cette tension de pilotage facilite l’intégration dans de nombreux montages d’automatisme, de régulation et de commande industrielle. Le module suppresseur de transitoires intégré contribue également à une commande plus propre dans les environnements où la maîtrise des perturbations de commutation est importante.

Configuration 4 NO avec contacts auxiliaires intégrés

Le LC1DT40BD dispose de 4 contacts principaux à fermeture, sans contact principal à ouverture, pour une logique de commutation simple et directe. Il ajoute aussi 1 contact auxiliaire NO et 1 contact auxiliaire NC intégrés, utiles pour le report d’état, l’interverrouillage électrique, l’asservissement ou la remontée d’information vers un circuit de commande. Cette combinaison évite souvent l’ajout immédiat d’accessoires complémentaires sur des montages standards.

Pouvoir de commutation dimensionné pour une exploitation en AC-1

Ce contacteur TeSys Deca est prévu pour un courant de service de 40 A en AC-1 à 400 V, avec une puissance de service de 11 kW en AC-3 à 400 V et un courant de service de 25 A dans cette même catégorie. Il convient donc de bien le sélectionner selon la nature réelle de la charge. Pour les applications de puissance sur charges principalement résistives ou faiblement inductives, il apporte un dimensionnement cohérent et une lecture technique claire pour l’intégrateur comme pour l’installateur.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal par bornes à vis facilite un câblage précis et soigné dans les tableaux électriques. Ce type de connexion est apprécié pour les installations où la tenue mécanique du conducteur, la simplicité de maintenance et la lisibilité du câblage sont essentielles. Il convient aussi bien aux opérations de montage initial qu’aux interventions de remplacement dans une armoire existante.

Format compact pour intégration en armoire électrique

Avec une largeur de 45 mm, une hauteur de 91 mm et une profondeur de 107 mm, ce contacteur de puissance offre un encombrement contenu au regard de son calibre. Ce format compact permet d’optimiser l’espace dans les enveloppes, coffrets et tableaux de distribution ou de commande. Il convient particulièrement aux réalisations où la densité d’équipement doit rester maîtrisée sans compromettre la lisibilité de l’implantation.

Une solution TeSys Deca pour les montages de commande et de distribution

Issu de la gamme TeSys Deca, ce contacteur 4 pôles 24V CC répond aux besoins des professionnels recherchant un appareillage de commande de puissance clairement identifié et simple à intégrer dans des ensembles électriques techniques. Il trouve naturellement sa place dans les applications de pilotage de charges, de sectionnement commandé, de gestion d’équipements électrotechniques et d’automatismes, dès lors que le choix est aligné avec une utilisation AC-1 et une commande en courant continu 24 V.
