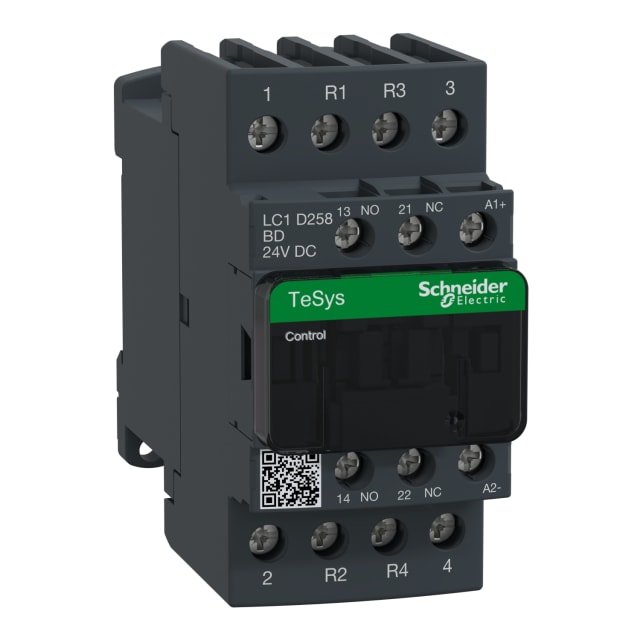

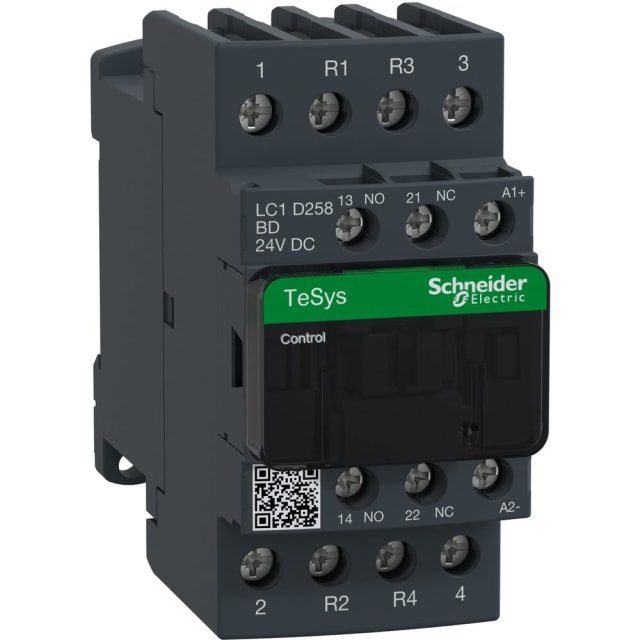

Contacteur 4P 40A 24V CC 2NO+2NC LC1D258BD

Contacteur 4 pôles pour charges non inductives en 24 V CC

Ce contacteur TeSys Deca en version 4P est conçu pour la commande de charges non inductives en catégorie AC-1, avec un courant assigné jusqu’à 40 A. Sa configuration de pôles 2NO+2NC permet de gérer simultanément des circuits d’alimentation et de coupure dans les tableaux électriques, armoires de commande et ensembles de distribution. La bobine de commande en 24 V courant continu répond aux besoins des installations pilotées en basse tension continue, notamment dans les environnements d’automatisme et de commande auxiliaire.

Configuration 2NO + 2NC adaptée aux schémas de commande polyvalents

Avec 2 contacts principaux à fermeture et 2 contacts principaux à ouverture, ce contacteur offre une architecture pratique pour les applications nécessitant une logique de commutation équilibrée. Cette configuration est particulièrement utile lorsque le câblage impose une combinaison précise entre circuits alimentés au repos et circuits alimentés à l’enclenchement. Le produit intègre également 1 contact auxiliaire NO et 1 contact auxiliaire NC, pratique pour le report d’état, l’interverrouillage ou l’intégration dans une chaîne de commande.

Pouvoir de commutation dimensionné pour l’AC-1 et usages de distribution

Ce modèle est donné pour 40 A en AC-1 à 400 V, ce qui le destine aux charges résistives ou faiblement inductives. Il convient ainsi à de nombreuses fonctions de commutation dans les coffrets et armoires, comme l’alimentation de circuits de chauffage, d’éclairage, de distribution ou d’autres charges non inductives. En AC-3 à 400 V, le courant de service atteint 25 A avec une puissance de service de 11 kW, ce qui apporte une lecture claire de son positionnement dans une installation technique.

Bobine 24 V DC avec suppression des surtensions intégrée

La commande en 24 V CC facilite l’intégration dans les systèmes automatisés alimentés en courant continu. Le produit est annoncé avec module suppresseur de transitoires, un point intéressant pour limiter les surtensions à la coupure de la bobine et préserver la stabilité des circuits de commande associés. Ce choix simplifie l’association avec des automates, relais, cartes d’interface ou organes de pilotage travaillant en tension continue.

Raccordement à vis pour un câblage net et sécurisé

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour obtenir un serrage maîtrisé et un repérage clair lors de l’installation ou de la maintenance. Ce type de connexion convient bien aux environnements de tableau où l’on recherche une mise en œuvre précise, un bon maintien des conducteurs et une intervention facilitée lors des opérations de modification ou de remplacement. Le format du contacteur permet une intégration propre dans les ensembles de distribution et de commande.

Encombrement compact pour coffrets et armoires électriques

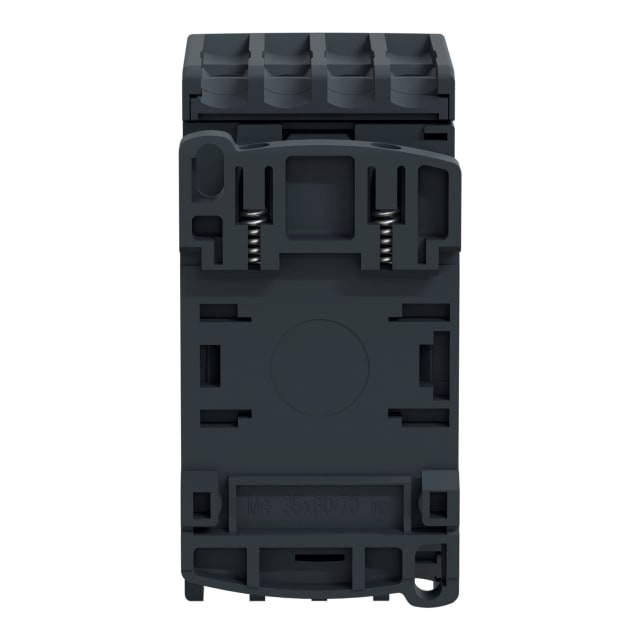

Avec une largeur de 45 mm, une hauteur de 91 mm et une profondeur de 107 mm, ce contacteur reste compact au regard de son calibre et de sa configuration 4 pôles. Cet encombrement maîtrisé aide à optimiser l’espace disponible dans un tableau électrique, en particulier lorsque plusieurs appareils de commande et de protection doivent cohabiter sur une même platine ou dans un même coffret. Il peut être monté sur rail DIN ou fixé par vis selon la configuration d’intégration prévue.

Un choix pertinent pour les ensembles de commande TeSys Deca

Issu de la gamme TeSys Deca, ce contacteur s’adresse aux professionnels et installateurs recherchant un appareil de commande 4 pôles en 24 V CC pour des fonctions de commutation bien définies. Il trouve naturellement sa place dans les applications de distribution, de pilotage de charges AC-1 et dans les montages nécessitant des contacts auxiliaires intégrés. Sa combinaison 2NO+2NC, son calibre 40 A et son format compact en font une solution technique cohérente pour les tableaux électriques structurés et les câblages de commande exigeants.
