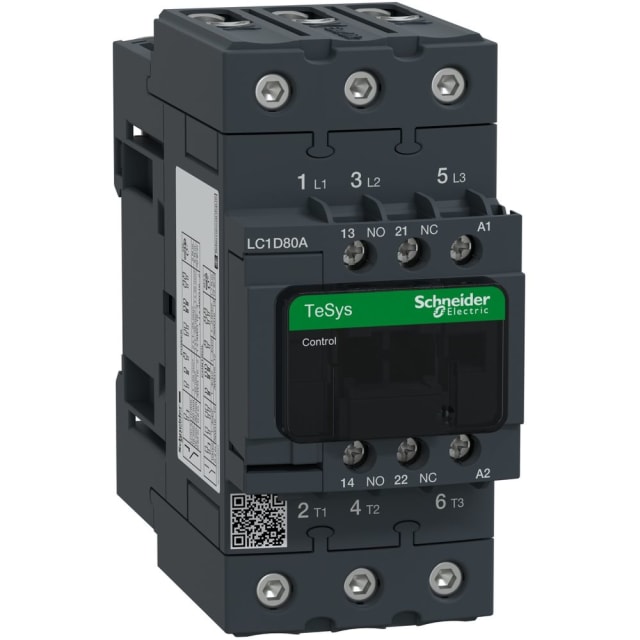

Contacteur triphasé 80A 3 pôles bobine 230V LC1D80AP7

Contacteur triphasé 80A conçu pour la commande de puissance

Ce contacteur triphasé 3 pôles de la gamme TeSys Deca est destiné aux circuits de commande et de distribution nécessitant une coupure électromagnétique de forte intensité. Avec 3 contacts principaux à fermeture, un courant assigné de 80 A en AC-1 et 66 A en AC-3 sous 400 V, il répond aux besoins de commande de charges moteur et de charges de puissance dans les armoires électriques, tableaux et ensembles de distribution. Sa bobine de commande 230 V AC 50/60 Hz facilite son intégration dans de nombreux schémas d’automatisme et de pilotage.

Adapté aux applications moteur jusqu’à 37 kW en AC-3

Pour les installations de motorisation, ce contacteur est dimensionné pour une puissance de service de 37 kW en AC-3 à 400 V. Il convient donc à la commande de moteurs triphasés dans des environnements techniques où l’on recherche un appareillage cohérent avec des intensités élevées. En AC-4, il prend également en charge des usages plus contraignants avec une puissance de dimensionnement de 30 kW à 400 V, ce qui en fait une solution pertinente pour certains cycles de manœuvre plus sévères.

Configuration 3 pôles avec auxiliaires intégrés pour une commande plus pratique

La présence de 3 pôles de puissance à fermeture permet une utilisation directe sur réseaux triphasés. Ce modèle intègre en plus un contact auxiliaire 1 NO et 1 NF, pratique pour le report d’état, l’auto-maintien, l’interverrouillage électrique ou l’intégration dans une logique de commande. Cette configuration évite souvent l’ajout immédiat d’auxiliaires séparés pour les fonctions de base, tout en simplifiant la lecture et l’organisation du câblage dans le coffret.

Bobine 230 V AC pour une intégration simple dans les armoires électriques

Sa bobine de commande en courant alternatif 230 V à 50 Hz et 60 Hz permet d’utiliser ce contacteur dans des circuits de commande courants, sans adaptation particulière lorsque cette tension est déjà disponible dans l’installation. Ce choix est particulièrement intéressant dans les tableaux de distribution, les armoires machine et les ensembles de pilotage où la tension de commande doit rester lisible, standardisée et facile à maintenir.

Raccordement à vis et montage sur rail pour une pose efficace

Le raccordement principal à vis convient aux montages électriques recherchant une connexion franche et structurée sur conducteurs de puissance. Le produit est également adapté à un montage sur rail, ce qui facilite son intégration dans les coffrets et tableaux bien organisés. Cette combinaison est appréciée pour accélérer l’assemblage, maintenir une implantation propre et simplifier les opérations de remplacement ou d’évolution du matériel dans le temps.

Format maîtrisé pour tableaux et coffrets de distribution

Avec une largeur de 55 mm, une hauteur de 122 mm et une profondeur de 120 mm, ce contacteur de puissance conserve un encombrement cohérent avec les besoins d’intégration en armoire. Son format permet d’anticiper plus facilement l’implantation avec les protections, borniers, relais et autres appareillages modulaires ou de commande. Il s’intègre ainsi dans des ensembles techniques où la gestion de l’espace et de l’accessibilité au câblage reste essentielle.

Un choix pertinent pour les ensembles de commande et de distribution exigeants

Ce contacteur triphasé 80A à bobine 230V convient aux professionnels qui recherchent un appareillage de commande de puissance clairement positionné pour les circuits moteur et les charges triphasées. Sa capacité en AC-3, sa configuration 3 pôles, ses auxiliaires intégrés et son montage pratique en font une réponse adaptée pour les tableaux électriques, les armoires industrielles et les installations techniques nécessitant une commande nette, structurée et dimensionnée pour des intensités élevées.
