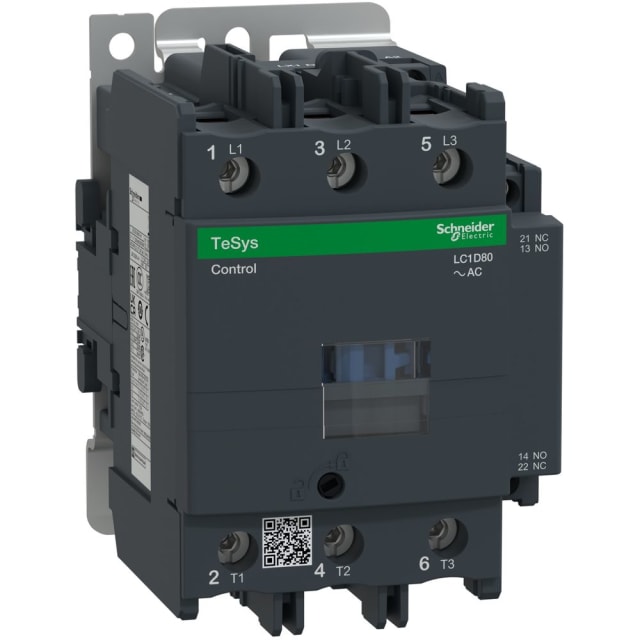

Contacteur moteur 80A 3P 230V AC 1NO 1NC LC1D80P7

Contacteur moteur 80A 3P 230V AC pour commande de moteurs triphasés

Ce contacteur moteur 80A 3P 230V AC TeSys Deca est conçu pour la commande de moteurs et la réalisation de départs moteurs dans les installations électriques exigeant une coupure de puissance nette et une commande stable. Sa configuration 3 pôles avec 3 contacts principaux à fermeture convient parfaitement aux circuits de puissance triphasés, avec une intensité assignée de 80 A en AC-3 et une puissance de service de 37 kW à 400 V. Il répond aussi aux applications sur charges plus résistives grâce à son calibre AC-1 de 125 A.

Bobine de commande 230V AC 50/60 Hz adaptée aux armoires de commande

La bobine de commande en 230 V AC 50/60 Hz facilite l’intégration dans de nombreux schémas de pilotage standards en environnement tertiaire, industriel ou technique. Cette tension de commande est couramment utilisée dans les coffrets et armoires, ce qui simplifie le choix des organes de pilotage associés. Le contacteur est livré avec 1 contact auxiliaire NO et 1 contact auxiliaire NC intégrés, utiles pour le report d’état, l’auto-maintien ou les fonctions d’interverrouillage dans un circuit de commande.

Pouvoir de commande dimensionné pour les usages moteurs en AC-3 et AC-4

Ce modèle est particulièrement adapté aux applications de commande moteur jusqu’à 80 A en catégorie AC-3, avec une capacité de 37 kW à 400 V. Pour les usages plus contraignants en AC-4, il admet 32 A et 15 kW à 400 V, ce qui le rend pertinent pour certaines fonctions impliquant des manœuvres plus sévères. Ce positionnement technique en fait un contacteur de choix pour les ensembles de démarrage, les automatismes de puissance et les tableaux de distribution intégrant une commande moteur dédiée.

Raccordement à vis pour une connexion franche du circuit de puissance

Le raccordement principal par bornes à vis permet une connexion claire et robuste des conducteurs de puissance. Ce type de connexion est apprécié dans les tableaux électriques pour sa tenue mécanique et la facilité de contrôle au montage comme en maintenance. Le format du contacteur est également pensé pour l’intégration en coffret, avec une largeur de 85 mm, une hauteur de 127 mm et une profondeur de 130 mm, des dimensions qui aident à anticiper l’encombrement dans une armoire ou sur une platine.

Présence de contacts auxiliaires intégrés pour les schémas de commande

L’intégration d’un auxiliaire 1NO + 1NC évite, dans de nombreux cas, l’ajout immédiat d’un bloc complémentaire pour les fonctions de base. Cela permet de gérer plus simplement les besoins fréquents de signalisation, de retour d’information ou de verrouillage électrique. Pour un installateur ou un tableautier, cette configuration apporte une mise en œuvre plus directe lorsque le schéma impose à la fois un contact de travail et un contact de retour.

Intégration dans la gamme TeSys Deca pour les ensembles de commande et de distribution

Issu de la série TeSys Deca, ce contacteur s’intègre naturellement dans les ensembles de commande moteur, de distribution et d’automatisme recherchant un appareillage cohérent dans son implantation. Son format 3 pôles, sa bobine AC 230 V et ses contacts auxiliaires intégrés correspondent à des besoins très courants en conception d’armoires électriques. Il convient aussi bien au remplacement d’un appareil équivalent qu’à une implantation neuve dans un tableau de puissance ou de commande.

Un contacteur 3P 80A pensé pour les tableaux électriques et départs moteurs

Pour un achat e-commerce en matériel électrique, ce contacteur moteur 80A 3P 230V AC constitue une solution pertinente dès lors que le projet impose un appareil de coupure et de commande dimensionné pour moteur, avec auxiliaires intégrés et raccordement à vis. Sa lecture est simple : 3 pôles de puissance à fermeture, commande en courant alternatif 230 V, intensité de 80 A en AC-3, et compatibilité avec les montages de tableaux techniques où la compacité et la lisibilité du câblage restent essentielles.
