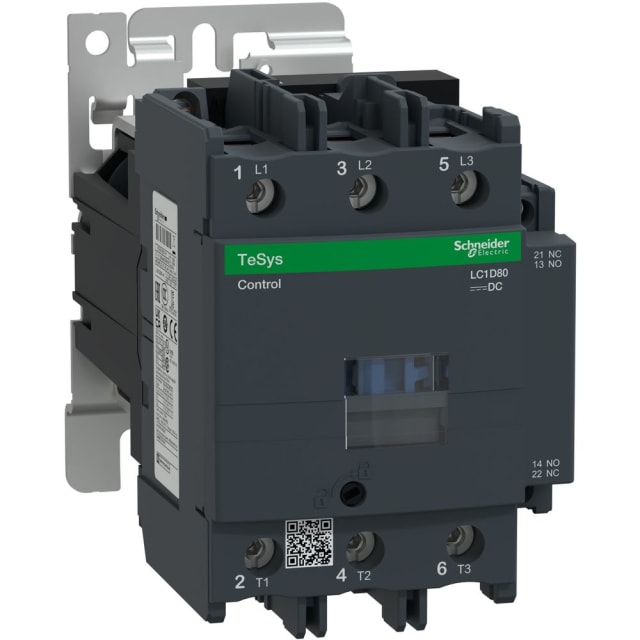

Contacteur triphasé 80A 24V CC 1NO 1NC LC1D80BD

Contacteur triphasé 80A pour commande moteur et charges de puissance

Le contacteur triphasé LC1D80BD de la gamme TeSys Deca est conçu pour la commande de moteurs et l’alimentation de charges de puissance en environnement tertiaire et industriel. Sa configuration 3 pôles avec 3 contacts principaux normalement ouverts permet une coupure et une mise sous tension adaptées aux circuits triphasés jusqu’à 80 A en AC-3 à 400 V, avec une puissance moteur de 37 kW à 400 V. Il convient également aux charges résistives avec un courant assigné AC-1 de 125 A.

Bobine 24 V CC pour circuits de commande en courant continu

Cette version intègre une bobine de commande 24 V CC, particulièrement adaptée aux armoires et tableaux électriques utilisant une commande en courant continu. Ce choix facilite l’intégration dans de nombreuses architectures d’automatisme, de pilotage par relais, API ou commandes déportées. Le type de tension de commande en DC permet une sélection précise pour les installations qui exigent une cohérence entre alimentation de commande et appareillage de puissance.

Configuration 3 NO avec auxiliaires intégrés 1 NO + 1 NC

Le produit dispose de 3 contacts principaux de fermeture et de 2 contacts auxiliaires intégrés, soit 1 NO et 1 NC. Cette combinaison simplifie le câblage des fonctions de signalisation, d’auto-maintien, d’interverrouillage ou de retour d’état sans ajout immédiat d’accessoires auxiliaires. Pour l’installateur comme pour l’intégrateur, cette configuration apporte une solution directe pour les schémas de commande moteur les plus courants.

Capacité de coupure adaptée aux usages AC-3 et AC-4

Ce contacteur est dimensionné pour les applications moteur exigeantes. Il est donné pour 80 A en AC-3 à 400 V et 32 A en AC-4 à 400 V, avec une puissance de service de 15 kW en AC-4. Il répond ainsi aux besoins de commande de moteurs asynchrones, notamment lorsque le démarrage, l’arrêt ou certaines manœuvres imposent un appareillage capable de gérer des régimes de service distincts selon la nature de la charge.

Raccordement à vis pour la puissance et la commande

Le raccordement principal s’effectue par bornes à vis, un choix apprécié pour obtenir un serrage franc et une connexion nette sur les circuits de puissance. Ce principe de connexion convient bien aux câblages soignés en coffret et en armoire, tout en facilitant les opérations de maintenance ou de remplacement. La présence d’un raccordement par vis sur les circuits de commande participe également à une mise en œuvre claire et structurée.

Format de contacteur de puissance pour intégration en armoire

Avec une largeur de 85 mm, une hauteur de 127 mm et une profondeur de 186 mm, ce contacteur présente un encombrement cohérent pour les ensembles de distribution et de commande de puissance. Il est destiné à une fixation en coffret ou sur platine, et ne convient pas à un montage direct sur rail. Ce positionnement en fait un choix pertinent pour les tableaux électriques où la tenue mécanique, l’accessibilité au câblage et l’organisation des départs moteurs sont prioritaires.

Une solution TeSys Deca pour équiper vos tableaux électriques

Issu de la série TeSys Deca, ce contacteur 80A 24V CC répond aux besoins des professionnels recherchant un appareillage de commande triphasé clairement identifié pour la distribution et le pilotage moteur. Sa combinaison 3P, 3 NO, auxiliaires 1 NO 1 NC et raccordement à vis en fait une référence adaptée aux armoires de commande, aux départs moteurs et aux installations techniques nécessitant un contacteur de puissance précis, lisible au câblage et simple à intégrer.
