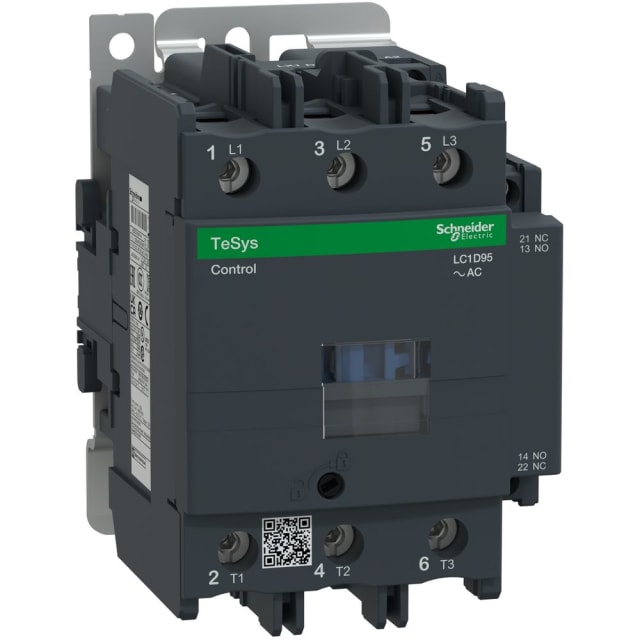

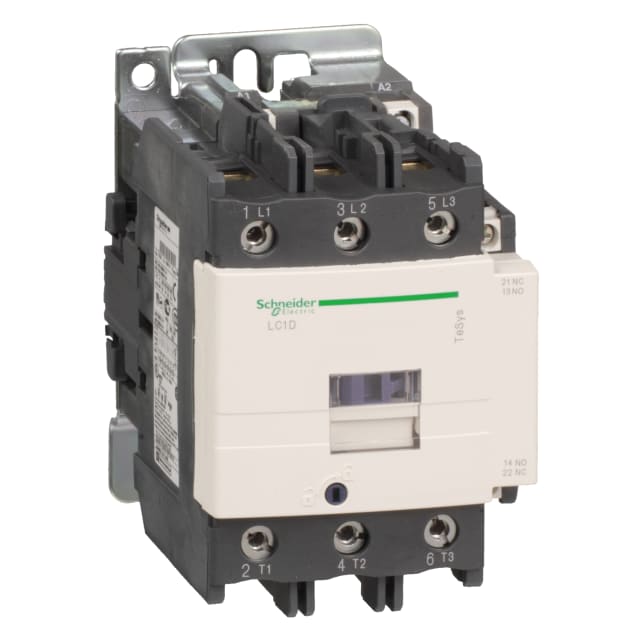

Contacteur moteur triphasé 95A 3P 1NO 1NC LC1D95V7

Contacteur moteur triphasé 95A pour commande de moteurs jusqu’à 45 kW

Le contacteur moteur triphasé LC1D95V7 de la gamme TeSys Deca est conçu pour la commande de moteurs et la commutation de charges de puissance en environnement industriel et tertiaire technique. Sa configuration 3 pôles avec 3 contacts principaux à fermeture permet de piloter efficacement des départs moteurs jusqu’à 95 A en AC-3 à 400 V, avec une puissance assignée de 45 kW à 400 V. Il convient aussi aux applications de charges résistives avec un courant de service AC-1 de 125 A à 400 V.

Bobine de commande 400 V AC 50/60 Hz adaptée aux installations de puissance

Cette version est équipée d’une bobine de commande en courant alternatif 400 V 50/60 Hz, un choix pertinent pour les armoires et coffrets où la tension de commande est déjà disponible à ce niveau. Ce calibre simplifie l’intégration dans les ensembles de distribution et de commande nécessitant une commande directe en 400 V AC, tout en évitant les erreurs de sélection entre variantes de bobine. Le contacteur est donc particulièrement adapté aux schémas de démarrage moteur et aux automatismes de puissance où la cohérence de tension de commande est essentielle.

Configuration 3P avec contacts auxiliaires intégrés 1NO + 1NC

Le LC1D95V7 associe trois contacts principaux de puissance à un bloc auxiliaire intégré comprenant un contact NO et un contact NC. Cette configuration apporte une vraie souplesse de câblage pour le report d’état, l’interverrouillage électrique, l’automaintien ou le dialogue avec un circuit de commande. L’intégration des auxiliaires permet de gagner de la place dans le tableau et de limiter l’ajout immédiat d’accessoires pour les montages standards.

Raccordement à vis pour un câblage net et maîtrisé en armoire

Le raccordement principal par bornes à vis répond aux attentes des installateurs recherchant un serrage franc et un câblage lisible sur des départs de puissance. Ce mode de connexion est bien adapté aux opérations de montage, de maintenance et de remplacement en coffret électrique. Le circuit de commande utilise lui aussi des bornes à vis, ce qui facilite la continuité de câblage entre puissance et commande dans les ensembles de distribution, de protection et d’automatisme.

Format de contacteur de puissance pensé pour l’intégration en tableau

Avec des dimensions de 85 mm de largeur, 127 mm de hauteur et 130 mm de profondeur, ce contacteur offre un format cohérent pour les tableaux de commande moteur nécessitant un appareil de fort calibre sans basculer vers des solutions plus encombrantes. Il peut être mis en œuvre en fixation sur support adapté ou par vissage selon l’implantation retenue. Ce gabarit aide à organiser plus proprement les départs moteurs dans les coffrets où l’optimisation de l’espace reste importante.

Bon positionnement pour les applications AC-3 et AC-4

Ce modèle répond aux usages de commande moteur les plus courants en catégorie AC-3 avec un courant assigné de 95 A à 400 V. Il peut également être retenu pour certaines applications plus exigeantes en AC-4, avec une puissance de service de 15 kW à 400 V et un courant de 32 A dans cette catégorie. Cela en fait un contacteur pertinent pour les installations où les conditions d’exploitation doivent être clairement anticipées dès la conception du départ moteur.

Une référence TeSys Deca utile pour les ensembles de commande et de distribution

Dans une logique de sélection produit, ce contacteur triphasé 95A 3P 1NO 1NC constitue une solution précise pour les armoires électriques intégrant commande moteur, appareillage modulaire de tableau, protections associées et distribution de puissance. Son positionnement dans la série TeSys Deca facilite l’homogénéité des équipements au sein d’un même projet, notamment lorsque l’on cherche à conserver une architecture claire entre contacteurs, relais de protection moteur, accessoires de raccordement et organes de commande.
