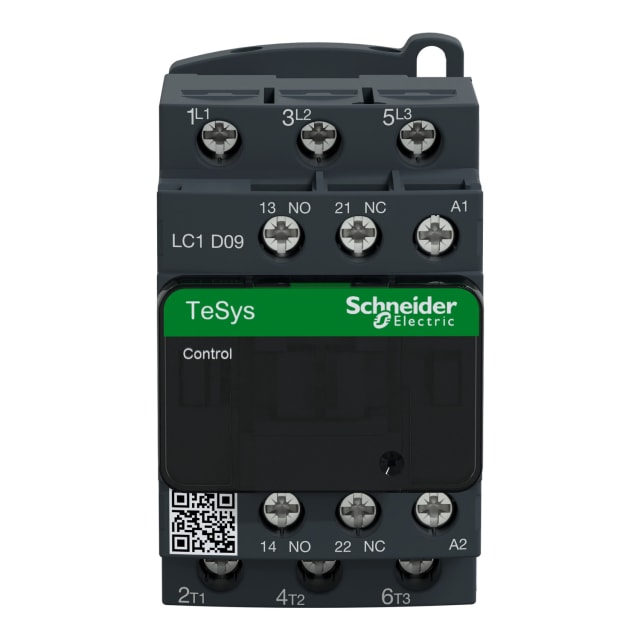

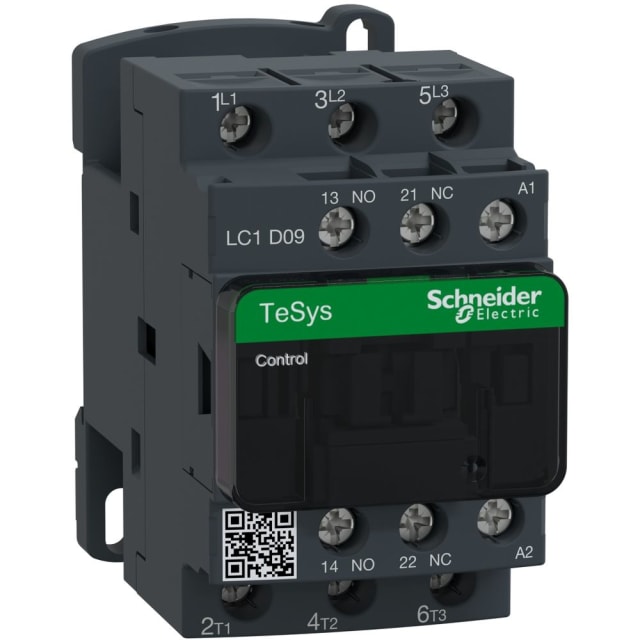

Contacteur moteur tripolaire 9A 230V 1NO 1NC LC1D09P7

Contacteur moteur tripolaire 9A pour commande de moteurs jusqu’à 4 kW

Le contacteur moteur tripolaire LC1D09P7 est conçu pour la commande de moteurs en catégorie d’utilisation AC-3, avec un courant de service de 9 A à 400 V et une puissance assignée jusqu’à 4 kW à 400 V. Cette configuration en fait un choix adapté pour de nombreuses armoires électriques de commande moteur, notamment pour le pilotage de moteurs triphasés sur installations tertiaires et industrielles. Sa structure 3 pôles à 3 contacts principaux à fermeture répond aux besoins classiques de commutation de puissance sur départ moteur.

Bobine 230 V AC 50/60 Hz pratique pour les circuits de commande courants

Équipé d’une bobine de commande 230 V en courant alternatif 50/60 Hz, ce contacteur s’intègre facilement dans les schémas de commande les plus répandus. Il convient lorsque l’alimentation de commande est disponible en 230 V AC, sans avoir à ajouter de transformation spécifique. Ce point simplifie l’intégration dans de nombreux coffrets et tableaux, tout en facilitant le choix du bon appareillage lors d’un remplacement ou d’une création de départ moteur.

1 contact auxiliaire NO et 1 contact auxiliaire NC pour les fonctions de commande

Le LC1D09P7 dispose d’origine d’un contact auxiliaire 1 NO + 1 NC. Cette combinaison est particulièrement utile pour les circuits de maintien, les retours d’état, les verrouillages électriques ou encore certaines logiques de commande en automatisme. L’utilisateur bénéficie ainsi d’une solution immédiatement exploitable pour le câblage de commandes simples, sans devoir ajouter systématiquement un bloc auxiliaire pour les besoins de base.

Raccordement à vis pour un câblage clair et une intégration soignée

Le raccordement principal par bornes à vis permet un câblage net, lisible et adapté aux habitudes des tableautiers et installateurs. Ce mode de connexion convient bien aux opérations de mise en service, de maintenance et de remplacement en environnement de coffret. Il favorise également une bonne tenue du câblage sur les circuits de puissance comme sur les circuits auxiliaires, avec une mise en œuvre simple dans les ensembles de distribution et de commande.

Format compact pour tableaux et coffrets de commande

Avec une largeur de 45 mm, une hauteur de 77 mm et une profondeur de 86 mm, ce contacteur TeSys Deca offre un encombrement maîtrisé pour les montages en tableau. Son format compact facilite l’organisation interne des coffrets, surtout lorsque plusieurs fonctions doivent cohabiter sur une même platine. Il constitue une solution pertinente lorsque l’optimisation de l’espace est importante sans renoncer à une configuration complète avec contacts auxiliaires intégrés.

Adapté aux usages moteurs et aux charges en AC-1 ou AC-4 selon le besoin

Au-delà de la commande moteur en AC-3, ce modèle présente aussi un courant de service de 25 A en AC-1 à 400 V pour les charges faiblement inductives ou résistives. Il peut également être utilisé en AC-4 avec des valeurs dédiées, notamment 6 A à 400 V et une puissance de 2,2 kW. Cette polyvalence permet de l’envisager dans différents scénarios de commande, à condition de respecter précisément la catégorie d’emploi correspondant à l’application réelle.

Une solution TeSys Deca pensée pour les départs moteur en armoire électrique

Issu de la gamme TeSys Deca, ce contacteur répond aux besoins des professionnels recherchant un appareillage de commande moteur lisible, compact et cohérent avec les architectures de tableaux électriques. Il convient particulièrement pour les départs moteur nécessitant un contacteur tripolaire 9 A avec commande en 230 V AC et auxiliaires intégrés. Pour l’acheteur, cela permet de sélectionner un produit clairement positionné pour la commande de moteurs triphasés, tout en conservant une implantation simple dans les coffrets et ensembles de protection et distribution électrique.
