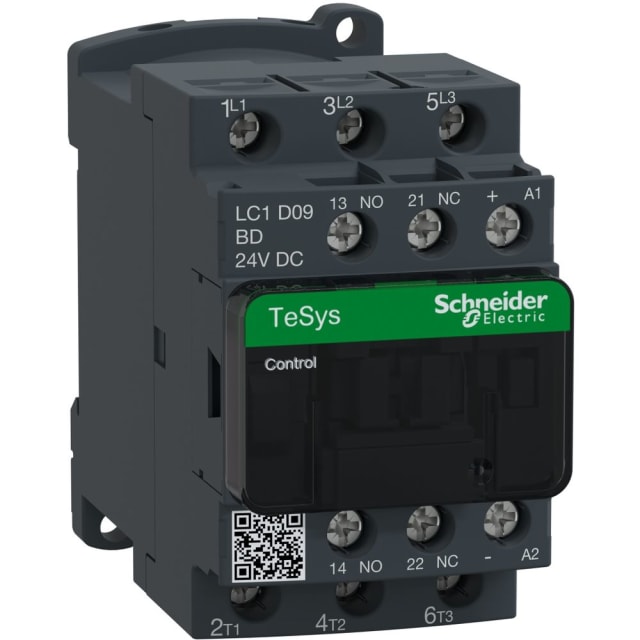

Contacteur moteur triphasé 9A 24V CC 1NO 1NC LC1D09BD

Contacteur moteur triphasé 9A pour commande de moteurs jusqu’à 4 kW

Le contacteur moteur triphasé LC1D09BD est conçu pour la commande de moteurs et de charges de puissance dans les armoires et tableaux électriques. Sa configuration 3 pôles à 3 contacts principaux NO permet la commutation des circuits moteurs en catégorie AC-3 jusqu’à 9 A, avec une puissance de service atteignant 4 kW sous 400 V. Il convient aussi aux charges résistives avec un courant assigné AC-1 de 25 A, ce qui en fait un appareil polyvalent pour de nombreuses applications de distribution et de pilotage.

Bobine 24 V CC adaptée aux automatismes et circuits de commande en courant continu

Cette version intègre une bobine de commande en 24 V CC, particulièrement adaptée aux environnements d’automatisme, de contrôle industriel et aux coffrets pilotés par alimentation continue. Ce choix facilite l’intégration dans les chaînes de commande modernes tout en assurant une compatibilité cohérente avec les circuits de pilotage en basse tension continue. Le module de suppression des surtensions intégré constitue un atout pratique pour protéger le circuit de commande et limiter les perturbations lors des manœuvres.

1 contact auxiliaire NO et 1 contact auxiliaire NC pour retour d’état et interverrouillage

Le LC1D09BD dispose en face avant d’un contact auxiliaire 1 NO + 1 NC, utile pour les fonctions de signalisation, d’auto-maintien, de retour d’information ou d’interverrouillage dans une logique de commande. Cette combinaison simplifie le câblage des schémas courants de démarrage moteur et permet de construire des commandes plus propres et plus lisibles sans ajouter immédiatement de bloc auxiliaire complémentaire.

Format compact pour intégration soignée dans les coffrets électriques

Avec une largeur de 45 mm, une hauteur de 77 mm et une profondeur de 95 mm, ce contacteur moteur triphasé conserve un encombrement réduit tout en répondant aux besoins habituels de commande de départ moteur. Son format compact aide à optimiser l’espace disponible dans l’armoire, notamment lorsque plusieurs départs doivent être regroupés dans un même coffret. Cette compacité est particulièrement appréciée pour les ensembles de distribution et de protection où la place utile doit être maîtrisée.

Raccordement à vis pour un câblage net et une maintenance pratique

Le raccordement principal par bornes à vis permet une connexion simple et directe des conducteurs de puissance. Ce type de connexion reste apprécié pour sa tenue mécanique et pour la facilité de reprise lors des opérations de maintenance ou d’évolution d’une installation. Dans un tableau électrique, il contribue à obtenir un câblage structuré, lisible et bien maintenu, aussi bien pour l’alimentation que pour les circuits de commande associés.

Convient aux applications de démarrage et de commande moteur en AC-3 et AC-4

Ce modèle est adapté aux usages classiques de commande moteur, avec un courant de service de 9 A en AC-3 à 400 V et une puissance de dimensionnement de 2,2 kW en AC-4 sous 400 V. Il répond ainsi aux besoins des applications de démarrage, d’arrêt et de manœuvres répétées sur moteurs triphasés, ainsi qu’aux configurations où la commande doit rester compacte sans sacrifier les fonctions auxiliaires essentielles. C’est un choix pertinent pour les intégrateurs, tableautiers et installateurs recherchant un contacteur 24 V CC bien dimensionné pour les départs moteurs courants.

Une solution TeSys Deca pensée pour les ensembles de commande et de distribution

Issu de la gamme TeSys Deca, ce contacteur s’intègre naturellement dans les ensembles de commande moteur, de protection et de distribution électrique. Il trouve sa place dans de nombreux coffrets techniques pour piloter ventilateurs, pompes, convoyeurs, compresseurs ou autres récepteurs triphasés de puissance modérée. Son positionnement en fait une solution efficace pour constituer un départ moteur clair, compact et cohérent dans une installation professionnelle.
