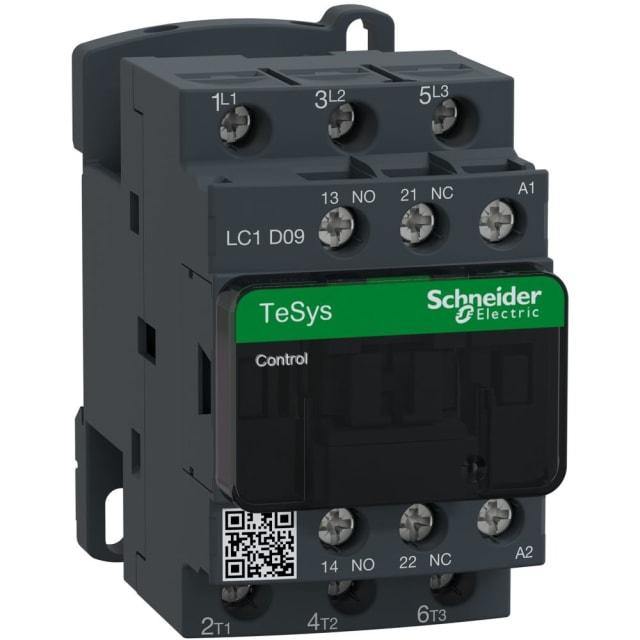

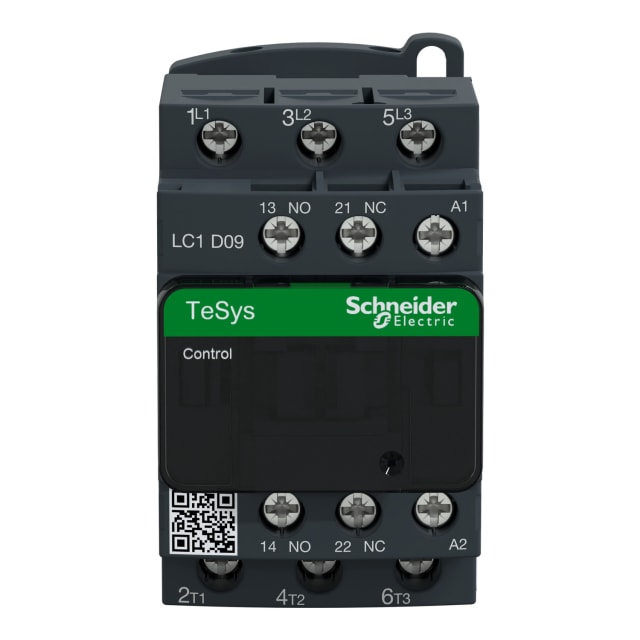

Contacteur moteur tripolaire 9A 1NO 1NC 110V LC1D09F7

Contacteur moteur tripolaire 9A conçu pour la commande de moteurs jusqu’à 4 kW

Ce contacteur moteur tripolaire TeSys Deca est destiné aux circuits de commande et de puissance nécessitant une commutation nette et adaptée aux applications moteur. Sa configuration 3 pôles à 3 contacts principaux normalement ouverts permet la mise sous tension de moteurs triphasés jusqu’à 9 A en AC-3 à 400 V, avec une puissance de service de 4 kW. Il convient aussi aux charges résistives avec un courant de service de 25 A en AC-1 à 400 V, ce qui en fait une solution polyvalente pour de nombreux coffrets et armoires électriques.

Bobine de commande 110 V AC 50/60 Hz pour intégration en automatisme

Cette version est équipée d’une bobine de commande en 110 V AC 50/60 Hz. Elle répond aux besoins des installations où la tension de pilotage est distincte de la tension de puissance, notamment en commande moteur, en armoire industrielle ou en distribution technique. Le fonctionnement en courant alternatif sur 50 et 60 Hz facilite son intégration dans des ensembles existants sans ajouter de conversion de tension dédiée.

1 contact auxiliaire NO et 1 contact auxiliaire NC pour les fonctions de signalisation et d’asservissement

Le produit intègre un auxiliaire 1 NO + 1 NC, utile pour remonter un état, réaliser un maintien électrique, piloter un voyant, gérer un interverrouillage ou transmettre une information à un automatisme. Cette configuration permet de simplifier le câblage en évitant l’ajout immédiat d’auxiliaires externes dans les montages standards de commande moteur.

Raccordement à vis pour un câblage propre et direct dans les tableaux

Le raccordement principal par bornes à vis facilite la mise en œuvre dans les tableaux électriques et les coffrets de commande. Ce type de connexion est apprécié pour les montages nécessitant un serrage mécanique direct et une lecture claire des départs de puissance. Il s’adapte bien aux opérations de maintenance, de repérage et de remplacement dans les ensembles de distribution et de protection.

Format compact 45 mm pour optimiser l’encombrement en armoire

Avec une largeur de 45 mm, une hauteur de 77 mm et une profondeur de 86 mm, ce contacteur moteur TeSys Deca s’intègre facilement dans les espaces contraints. Son gabarit compact permet de préserver de la place sur platine ou dans les zones de câblage denses, tout en conservant les caractéristiques attendues pour la commande de moteurs de petite et moyenne puissance.

Compatible avec les usages AC-3, AC-4 et charges résistives selon le besoin de l’installation

Ce modèle est adapté à plusieurs catégories d’utilisation. En AC-3, il est dimensionné pour la commande classique de moteurs asynchrones avec démarrage et coupure en régime établi. En AC-4, il admet 6 A à 400 V et une puissance de 2,2 kW, ce qui le rend exploitable sur des usages plus exigeants en manœuvres. En AC-1, il accepte jusqu’à 25 A pour des charges moins inductives. Cette plage d’utilisation aide à sélectionner un appareillage cohérent avec la nature réelle de la charge.

Un choix pertinent pour les armoires de commande moteur et les ensembles de distribution

Ce contacteur tripolaire 9A trouve naturellement sa place dans les tableaux électriques, départs moteurs, coffrets d’automatisme et ensembles de protection/commande. Il convient lorsque l’on recherche un appareil compact, avec bobine 110 V AC, contacts auxiliaires intégrés et raccordement à vis. Pour l’installateur comme pour le mainteneur, cela permet de sécuriser le choix d’un contacteur moteur clairement positionné pour la commande de moteurs triphasés jusqu’à 4 kW à 400 V.
