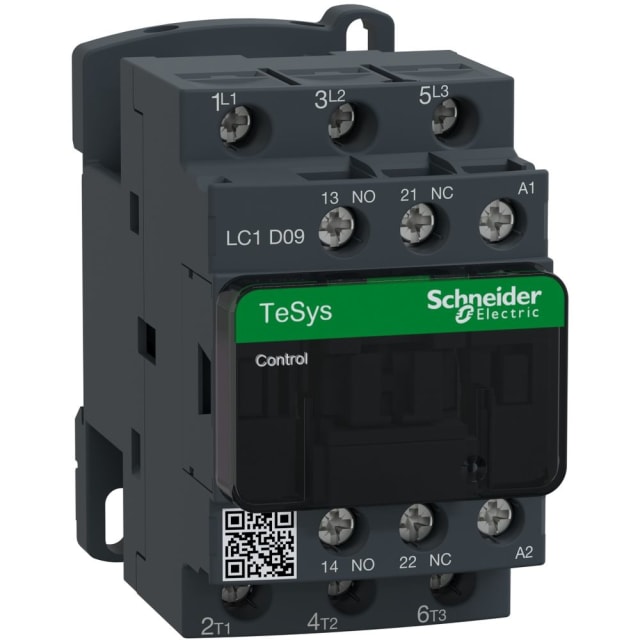

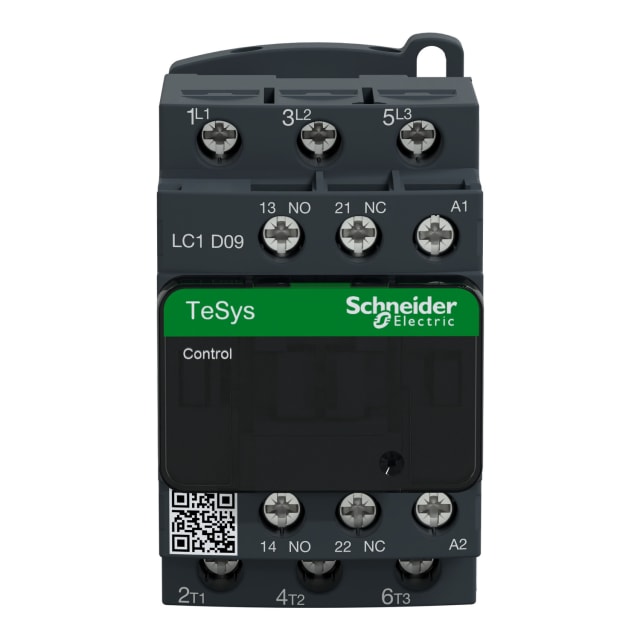

Contacteur tripolaire 9A bobine 24V AC LC1D09B7

Contacteur tripolaire 9A pour commande moteur et charges résistives

Ce contacteur tripolaire TeSys Deca est conçu pour la commande de moteurs et l’alimentation de charges résistives dans les armoires électriques et ensembles de distribution. Sa configuration 3 pôles avec 3 contacts principaux à fermeture permet une commutation nette et adaptée aux circuits de puissance jusqu’à 440 V en courant alternatif. Avec un courant d’emploi de 9 A en AC-3 et 25 A en AC-1, il répond aux besoins courants en automatisme, démarrage moteur et pilotage d’équipements électromécaniques.

Bobine 24 V AC 50/60 Hz adaptée aux circuits de commande basse tension

La bobine de commande en 24 V AC 50/60 Hz facilite l’intégration dans les circuits de commande utilisant une tension alternative basse. Cette configuration est particulièrement recherchée pour les installations où la séparation entre puissance et commande doit rester claire, tout en simplifiant le choix des organes de pilotage associés. Elle convient parfaitement aux montages avec boutons-poussoirs, relais ou automatismes travaillant en 24 V AC.

Pouvoir d’utilisation dimensionné pour les applications moteur

Ce modèle est adapté à une puissance de service de 4 kW en AC-3 à 400 V, ce qui en fait une solution pertinente pour la commande de moteurs triphasés de petite et moyenne puissance. En AC-4, il admet 2,2 kW à 400 V avec un courant assigné de 6 A, ce qui permet d’envisager des manœuvres plus sévères selon le type de charge. Ce positionnement technique aide à sélectionner un contacteur cohérent avec les contraintes de démarrage, d’arrêt et de fréquence de commutation.

Contacts auxiliaires intégrés pour retour d’état et logique de commande

En plus de ses 3 contacts de puissance à fermeture, ce contacteur intègre 1 contact auxiliaire à fermeture et 1 contact auxiliaire à ouverture. Cette combinaison est utile pour réaliser un retour d’information, un auto-maintien, une signalisation ou une logique d’interverrouillage directement dans le circuit de commande. L’intégration de ces auxiliaires évite souvent d’ajouter immédiatement un bloc complémentaire pour les fonctions de base.

Raccordement à vis pour un câblage clair en tableau

Le raccordement principal à vis convient aux installateurs recherchant une connexion simple à mettre en œuvre et bien adaptée au câblage en coffret ou en armoire. Ce mode de connexion favorise un serrage maîtrisé et une organisation propre des conducteurs de puissance et de commande. Dans un environnement de maintenance ou de remplacement, il permet aussi une intervention lisible et structurée sur le bornier.

Format compact pour intégration en armoire électrique

Avec une largeur de 45 mm, une hauteur de 77 mm et une profondeur de 86 mm, ce contacteur conserve un encombrement contenu pour son niveau de service. Ce gabarit facilite son intégration dans de nombreux ensembles de commande, tout en laissant de la place pour organiser les protections, repérages et accessoires à proximité. Il constitue un choix pratique lorsque l’optimisation de l’espace dans le tableau est un critère important.

Une référence TeSys Deca adaptée aux besoins de commande courants

Issu de la série TeSys Deca, ce contacteur tripolaire 9A bobine 24V AC convient aux applications de commande moteur et de distribution pilotée qui demandent une lecture technique claire des performances. Sa combinaison 3 pôles, 1 auxiliaire NO, 1 auxiliaire NF, 4 kW en AC-3 à 400 V et commande en 24 V AC en fait un appareil pertinent pour les monteurs, tableautiers et mainteneurs recherchant un contacteur compact, précis dans son usage et facile à intégrer dans une architecture de commande cohérente.
