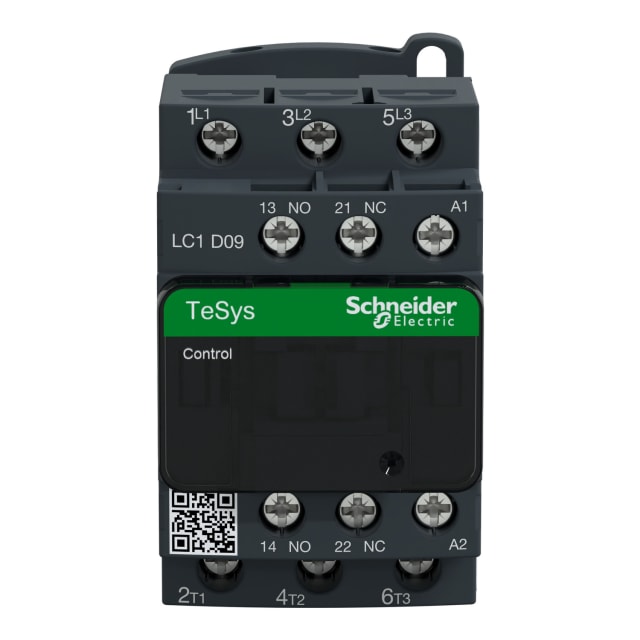

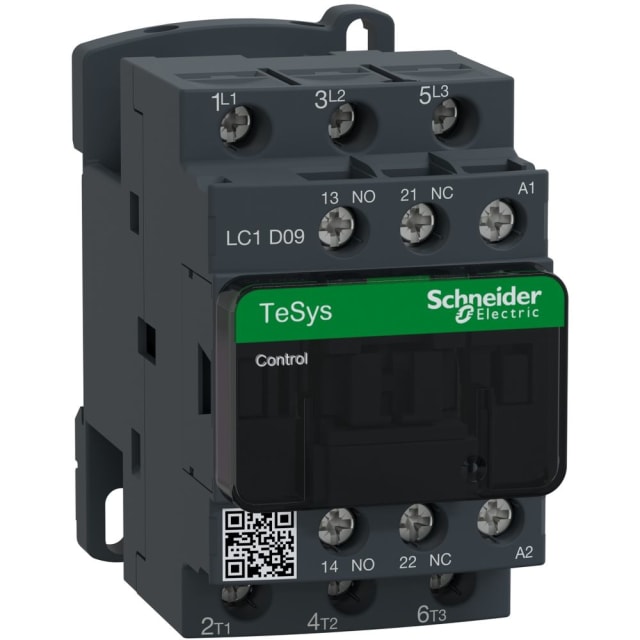

Contacteur moteur triphasé 9A 3P 400V LC1D09V7

Contacteur moteur triphasé 9A 3P 400V pour commande de moteurs jusqu’à 4 kW

Le contacteur moteur triphasé LC1D09V7 est conçu pour la commande de moteurs en courant alternatif dans les installations de distribution et d’automatisme. En configuration 3 pôles avec 3 contacts principaux à fermeture, il convient aux applications de démarrage et d’alimentation de moteurs jusqu’à 9 A en AC-3 à 400 V, avec une puissance de service de 4 kW à 400 V. Il peut également être utilisé sur charges adaptées avec un courant AC-1 de 25 A.

Bobine de commande 400 V AC 50/60 Hz adaptée aux armoires électriques

Cette version intègre une bobine de commande en 400 V AC 50/60 Hz, un point essentiel pour sélectionner le bon contacteur dans une armoire de commande ou de puissance. Cette tension de bobine permet une intégration cohérente dans les équipements où la commande est déjà disponible en 400 V alternatif. Le produit fonctionne en tension de commande AC, sans alimentation de bobine en courant continu.

Configuration 3P avec auxiliaires 1 NO + 1 NC pour les circuits de commande

En plus de ses 3 contacts principaux normalement ouverts, ce contacteur TeSys Deca dispose d’un bloc auxiliaire intégré composé de 1 contact NO et 1 contact NC. Cette configuration facilite la réalisation des fonctions de maintien, de report d’état ou d’interverrouillage dans les circuits de commande. Pour l’électricien comme pour l’intégrateur, cela permet de limiter les ajouts de composants sur des montages standards.

Raccordement à vis pour un câblage simple et net

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour le câblage en tableau électrique et en coffret de commande. Ce type de connexion favorise un serrage précis et une mise en œuvre claire sur conducteurs adaptés. Le format compact avec une largeur de 45 mm, une hauteur de 77 mm et une profondeur de 86 mm aide à optimiser l’encombrement tout en conservant une implantation lisible dans l’ensemble.

Convient aux applications moteur AC-3 et aux usages plus soutenus en AC-4

Ce contacteur 9A 3P 400V répond aux besoins courants de commande moteur, notamment pour les applications AC-3 jusqu’à 4 kW à 400 V. Il admet également une utilisation en AC-4 avec un courant assigné de 6 A à 400 V et une puissance correspondante de 2,2 kW. Cette polyvalence permet de cibler plus précisément le bon appareillage selon le type de manœuvre attendu sur le moteur.

Format TeSys Deca pensé pour l’intégration en coffret et fixation par vis

Issu de la gamme TeSys Deca, ce contacteur moteur triphasé s’intègre naturellement dans les ensembles de commande, de protection et de distribution électrique. Son format compact le rend pertinent pour les coffrets où l’espace doit être maîtrisé. Cette référence est prévue pour une fixation par vis sur support, ce qui en fait une solution adaptée aux montages d’armoires et de platines de commande.

Un choix précis pour remplacer ou équiper un contacteur moteur 3 pôles 400 V

Pour un remplacement à l’identique ou pour la conception d’un nouveau tableau, ce contacteur LC1D09V7 permet de viser juste sur les critères les plus sensibles : calibre 9 A, 3 pôles, bobine 400 V AC 50/60 Hz, contacts auxiliaires intégrés 1 NO + 1 NC et raccordement à vis. Il constitue ainsi une solution claire pour la commande de moteurs triphasés lorsque la compatibilité électrique et l’encombrement sont des critères prioritaires.
