Contacteur auxiliaire 24V CC 3NO 2NC 10A CAD32BL

Contacteur auxiliaire 24V CC 3NO 2NC 10A pour circuits de commande

Ce contacteur auxiliaire TeSys Control Relays est conçu pour la commutation des circuits de commande et des charges électromagnétiques en catégories AC-15 et DC-13. Sa configuration 3 NO + 2 NC permet de multiplier les informations de commande, de report d’état ou d’interverrouillage dans les armoires électriques, coffrets de distribution et ensembles de protection. Avec un courant assigné de 10 A et une tension de service jusqu’à 690 V, il répond aux besoins des montages de commande où la compacité et la lisibilité du câblage sont essentielles.

Bobine 24V CC basse consommation adaptée aux automatismes

Équipé d’une bobine de commande en 24 V CC, ce modèle convient aux architectures d’automatisme, de pilotage par alimentation continue et aux circuits de commande modernes. La technologie de bobine basse consommation, sans appel de courant marqué au démarrage, facilite son intégration dans les équipements où la maîtrise de la consommation et la stabilité de commande sont recherchées. Le dispositif de suppression de surtension intégré contribue également à une commande plus propre dans les environnements comportant des composants sensibles.

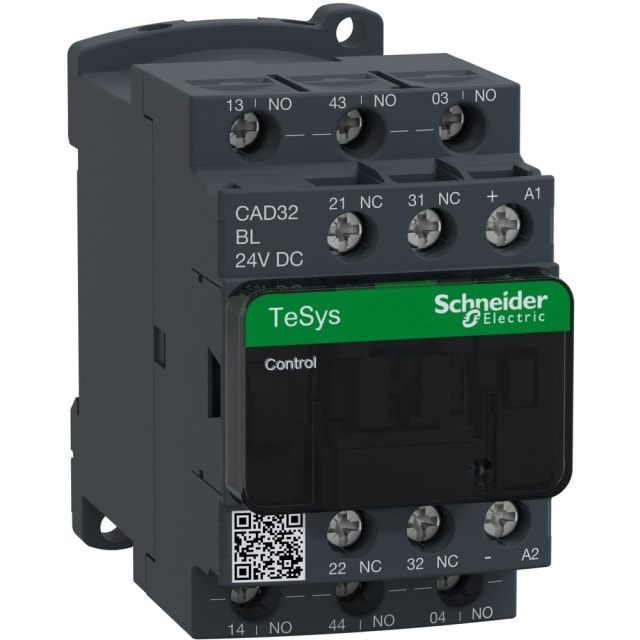

Configuration 3NO 2NC pratique pour commande, report et interverrouillage

La combinaison de 3 contacts à fermeture et 2 contacts à ouverture offre une vraie souplesse de câblage. Elle permet par exemple de gérer simultanément une fonction de maintien, un report d’information vers automate, une signalisation lumineuse et une chaîne d’interverrouillage. Cette répartition des contacts est particulièrement utile dans les tableaux électriques techniques, les ensembles de commande moteur, les circuits auxiliaires et les applications nécessitant plusieurs états logiques à partir d’un seul organe de commutation.

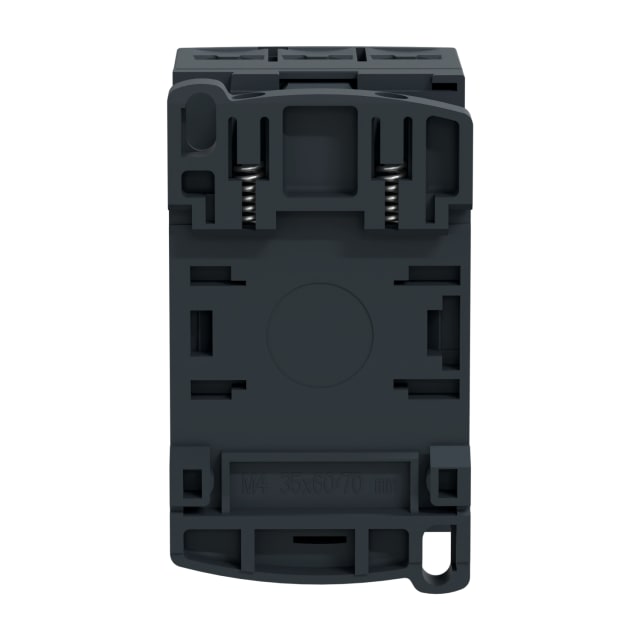

Montage rail DIN 35 mm ou fixation par vis

Avec son format compact de 45 mm de largeur, 77 mm de hauteur et 84 mm de profondeur, ce contacteur auxiliaire s’intègre facilement dans les enveloppes électriques où l’espace doit être optimisé. Il peut être monté sur rail DIN 35 mm ou fixé par vis selon la configuration du coffret. Cette double possibilité de pose simplifie l’installation aussi bien en tableau neuf qu’en adaptation sur une platine existante.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement du circuit auxiliaire par bornes à vis convient aux installations qui demandent un serrage franc, un repérage clair et une maintenance facilitée. Ce mode de connexion est apprécié dans les environnements tertiaires et industriels pour sa simplicité de mise en œuvre et sa bonne tenue dans les ensembles de commande. Il favorise un câblage structuré, particulièrement utile lorsque plusieurs départs ou retours de signal doivent être distribués proprement depuis le même appareil.

Cadence de fonctionnement élevée pour circuits de manœuvre répétitifs

Ce modèle est adapté aux applications de commande avec manœuvres fréquentes, avec une cadence d’exploitation pouvant atteindre 180 cycles par minute. Il trouve donc sa place dans les circuits de pilotage répétitifs, les automatismes séquencés, les fonctions de commutation auxiliaire et les armoires où les changements d’état sont nombreux. Cette aptitude permet de conserver une réponse adaptée aux usages dynamiques sans recourir à un appareil surdimensionné pour la seule partie auxiliaire.

Un choix pertinent pour tableaux électriques, protections et distribution

Dans une logique de tableau électrique complet, ce contacteur auxiliaire 24V CC 3NO 2NC 10A est une solution cohérente pour enrichir un schéma de commande avec des contacts supplémentaires dédiés au report, à l’autorisation, au verrouillage électrique ou à la signalisation. Son positionnement dans la gamme TeSys en fait un composant bien adapté aux ensembles de protection et de distribution électrique qui exigent un appareillage auxiliaire compact, clair à câbler et immédiatement exploitable dans les circuits de commande en courant continu.
