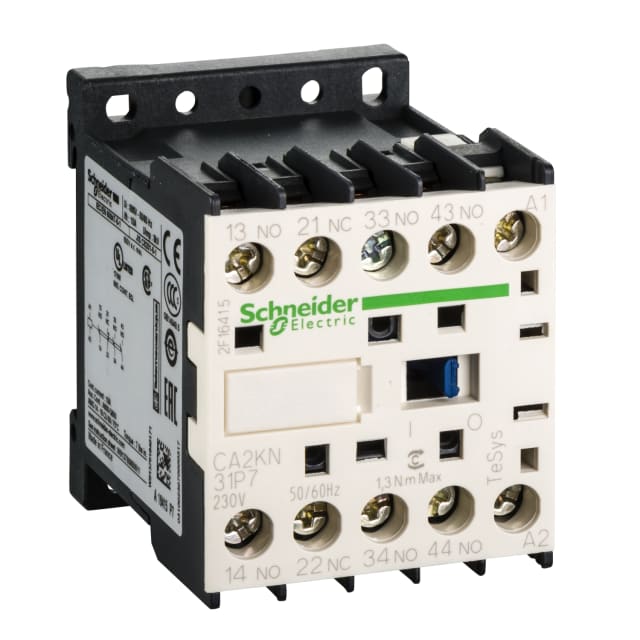

Contacteur auxiliaire 3NO + 1NC 10A 230V CA2KN31P7

Contacteur auxiliaire 3NO + 1NC pour circuits de commande 230 V

Ce contacteur auxiliaire TeSys Control Relays est conçu pour la commutation et la répétition d’ordres dans les circuits de commande. Sa configuration 3 contacts normalement ouverts et 1 contact normalement fermé permet de gérer plusieurs informations de pilotage à partir d’un seul appareil, tout en conservant une logique de câblage claire dans l’armoire. Avec sa bobine 230 V AC 50/60 Hz et son fonctionnement instantané, il s’intègre parfaitement dans les applications de commande électrique, d’automatisme et d’interface de signalisation.

Configuration 3NO + 1NC adaptée aux automatismes et asservissements

La combinaison 3NO + 1NC répond aux besoins fréquents de report d’état, d’auto-maintien, d’asservissement ou de distribution d’ordres vers plusieurs circuits auxiliaires. Ce format est particulièrement utile lorsque plusieurs départs de commande doivent être actionnés simultanément, avec en complément un contact d’ouverture pour interverrouillage, coupure d’autorisation ou retour d’information. L’absence d’inverseur simplifie la lecture du schéma et oriente clairement le produit vers des fonctions de commande nettes et immédiates.

Calibre 10 A pour commande d’équipements auxiliaires

Avec un courant de service assigné de 10 A, ce contacteur auxiliaire convient aux usages de commande courants dans les tableaux électriques et coffrets de distribution. Il est prévu pour travailler sur des circuits auxiliaires jusqu’à 400 V avec un calibre mesuré de 10 A, ce qui le rend pertinent pour piloter relais, signalisations, séquences de commande ou fonctions associées à d’autres appareillages. Sa tension de service en courant alternatif peut aller jusqu’à 690 V, ce qui facilite son intégration dans des ensembles de commande nécessitant une tenue adaptée aux environnements électriques techniques.

Bobine 230 V AC en fonctionnement instantané

La commande en 230 V AC est un choix pratique pour les installations alimentées en courant alternatif standard sur circuits de commande. Le fonctionnement instantané permet une réponse directe à l’excitation de la bobine, sans temporisation intégrée. Ce comportement est recherché dans les automatismes où la rapidité de prise en compte de l’ordre est importante, par exemple pour enclenchements, reports, sélections de fonctionnement ou chaînes de commande nécessitant une commutation immédiate.

Montage sur barre DIN ou par vis pour intégration en coffret

Ce modèle est prévu pour un montage sur barre DIN ou par fixation vissée, ce qui offre une vraie souplesse d’implantation en tableau. Son format compact, avec une largeur de 45 mm, une hauteur de 58 mm et une profondeur de 57 mm, aide à optimiser l’espace disponible dans les coffrets électriques. Cette compacité facilite l’ajout d’un organe de commande auxiliaire sans alourdir l’implantation, y compris dans les ensembles où la densité de composants est déjà importante.

Raccordement à vis pour un câblage précis et lisible

Le raccordement à vis du circuit auxiliaire convient aux montages qui demandent une connexion franche, durable et facile à contrôler lors de l’installation comme en maintenance. Ce type de connexion reste très apprécié dans les armoires électriques pour la clarté du repérage et la simplicité de reprise des conducteurs. Il favorise un câblage ordonné, particulièrement utile sur les circuits de commande où la lisibilité du schéma filaire et le suivi des contacts sont essentiels.

Un appareillage pensé pour les fonctions auxiliaires sans options superflues

Ce contacteur auxiliaire se concentre sur l’essentiel : commutation de contacts, commande AC et intégration simple dans un tableau. Il ne comporte ni interface, ni affichage LED, ni commande manuelle, ce qui en fait une solution directe pour les fonctions auxiliaires pures. Ce positionnement convient aux installateurs et tableautiers qui recherchent un appareillage sobre, technique et facile à intégrer dans une architecture de commande existante, sans ajouter d’éléments inutiles au schéma.
