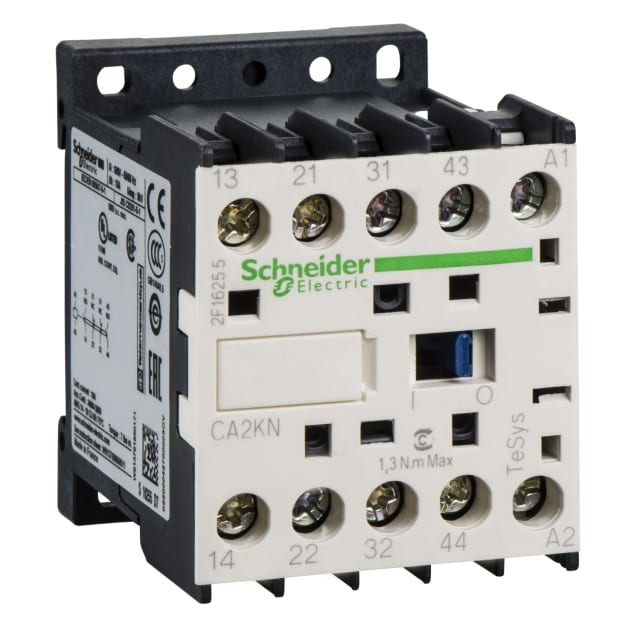

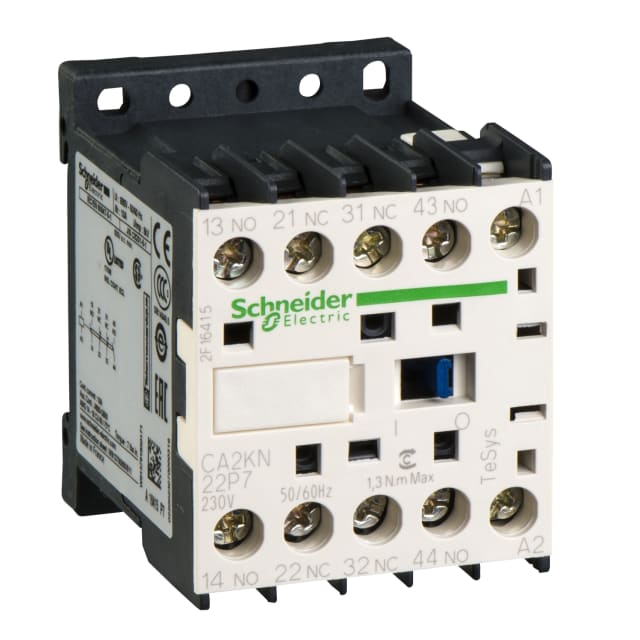

Contacteur auxiliaire 2NO 2NC 10A 230V CA2KN22P7

Contacteur auxiliaire 2NO 2NC 10A 230V pour circuits de commande

Ce contacteur auxiliaire TeSys Control Relays est conçu pour la commutation des circuits de commande et le pilotage de charges électromagnétiques. Sa configuration 2NO + 2NC permet de disposer simultanément de deux contacts de travail et de deux contacts d’ouverture, pratique pour multiplier les ordres, reports d’état ou interverrouillages dans une armoire électrique. Avec un courant assigné de 10 A et une tension de service jusqu’à 690 V AC, il s’intègre dans de nombreuses fonctions de commande industrielle et tertiaire.

Bobine 230 V AC 50/60 Hz adaptée aux alimentations de commande courantes

La bobine de commande fonctionne en 230 V AC à 50/60 Hz, ce qui facilite son intégration dans les schémas de commande alimentés en courant alternatif. Cette version convient lorsque l’installation ne prévoit pas d’alimentation en courant continu pour la commande. Le produit est ainsi adapté aux montages de pilotage classiques nécessitant une réponse instantanée des contacts auxiliaires.

Configuration 2NO + 2NC pour signalisation, asservissement et interverrouillage

Le principal intérêt de ce contacteur auxiliaire réside dans sa polyvalence de câblage. Les 2 contacts NO peuvent être utilisés pour des ordres de mise en service, d’auto-maintien ou de report vers d’autres organes de commande, tandis que les 2 contacts NC conviennent aux fonctions de coupure, de sécurité de commande ou d’interdépendance entre équipements. Cette combinaison est particulièrement utile dans les tableaux où il faut séparer clairement les logiques d’autorisation, de signalisation et de verrouillage électrique.

Format compact pour coffret et tableau électrique

Avec une largeur de 45 mm, une hauteur de 58 mm et une profondeur de 57 mm, ce modèle reste compact et facile à intégrer dans un espace de tableau contraint. Son encombrement réduit aide à organiser plus proprement la distribution de commande dans les coffrets, sans sacrifier le nombre de contacts disponibles. C’est un choix pertinent lorsqu’il faut ajouter des fonctions auxiliaires sans augmenter fortement la place occupée sur le rail ou la platine.

Montage rail DIN 35 mm ou fixation par vis

Ce contacteur auxiliaire peut être monté sur rail DIN ou fixé par vis, ce qui offre une vraie souplesse d’installation selon la conception du coffret. Le clipsage sur rail DIN convient aux tableaux modulaires et aux armoires nécessitant une implantation rapide, tandis que la fixation par vis peut être privilégiée sur platine ou dans des montages spécifiques. Cette double possibilité simplifie l’adaptation aux contraintes de maintenance ou de rénovation.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement du circuit auxiliaire s’effectue par bornes à vis, une solution appréciée pour obtenir un serrage direct et un repérage clair des conducteurs dans les circuits de commande. Ce type de connexion convient bien aux opérations de câblage soignées en atelier comme aux interventions en maintenance. Il facilite également les reprises de fils et les modifications de schéma lorsque l’installation évolue.

Un contacteur auxiliaire pensé pour les cadences de commande

Ce modèle est destiné aux applications de commande répétitives avec des cadences d’exploitation élevées pouvant atteindre 180 cycles par minute. Il convient donc aux automatismes, séquences de commande, reports d’information et fonctions d’interface électromécanique où les sollicitations sont fréquentes. Son fonctionnement instantané permet de répondre rapidement aux changements d’état demandés par le circuit de commande.

Une solution pertinente pour compléter un schéma de commande TeSys

Dans une armoire de distribution ou de commande, ce contacteur auxiliaire 2NO 2NC 10A 230V constitue une solution efficace pour ajouter des contacts disponibles sans recourir à un appareil plus encombrant. Il s’emploie aussi bien pour la signalisation, les chaînes d’autorisation, les reports de défaut, les verrouillages croisés ou l’extension d’un circuit de commande. Pour l’acheteur, c’est un produit particulièrement intéressant lorsqu’il faut une configuration de contacts équilibrée, une commande en 230 V AC et un montage simple en tableau électrique.
