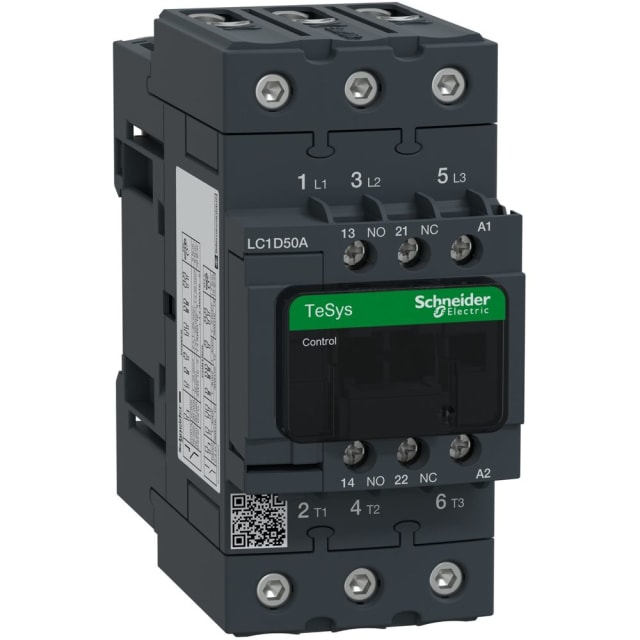

Contacteur tripolaire 50A bobine 110V AC LC1D50AF7

Contacteur tripolaire 50A pour commande de moteurs jusqu’à 22 kW

Le contacteur tripolaire LC1D50AF7 de la gamme TeSys Deca est conçu pour la commande de moteurs et de charges de puissance en environnement de distribution et d’automatisme. Sa configuration 3 pôles à 3 contacts principaux NO permet une commande franche des départs moteur, avec un courant assigné d’emploi de 50 A en AC-3 à 400 V et une puissance moteur admissible jusqu’à 22 kW à 400 V. Il convient également aux charges plus sévères en AC-4 avec 25 A et 11 kW à 400 V, ce qui en fait une solution adaptée aux applications de démarrage, de coupure et de pilotage électromécanique exigeantes.

Bobine de commande 110 V AC 50/60 Hz pour intégration en armoire

Cette version est équipée d’une bobine de commande en 110 V AC, compatible en 50 Hz comme en 60 Hz. Ce point est essentiel pour les installations où la tension de commande est déjà définie par l’architecture du coffret ou par le circuit de pilotage existant. Le choix d’une bobine alternative 110 V facilite le remplacement à l’identique et sécurise l’intégration dans un ensemble de commande moteur, sans adaptation inutile du schéma de commande.

Configuration 3 pôles avec contacts auxiliaires intégrés

Le LC1D50AF7 dispose de 3 contacts principaux à fermeture et intègre en complément 1 contact auxiliaire NO et 1 contact auxiliaire NC. Cette configuration apporte une vraie souplesse de câblage pour les fonctions de signalisation, d’auto-maintien, de retour d’état ou d’interverrouillage dans les circuits de commande. Pour l’installateur comme pour le tableautier, cela permet de limiter les ajouts immédiats d’accessoires sur les montages standards tout en conservant une base claire et fonctionnelle.

Raccordement à vis pour une connexion nette et maîtrisée

Le raccordement du circuit principal s’effectue par bornes à vis, un choix apprécié pour les montages où la tenue de connexion et la précision du serrage sont recherchées. Ce type de connexion convient particulièrement aux armoires électriques, coffrets de commande et ensembles de distribution nécessitant une mise en œuvre propre et structurée. Le raccordement de commande par bornes à vis facilite également les interventions de maintenance et les opérations de repérage lors du câblage.

Format compact pour coffrets et tableaux électriques

Avec une largeur de 55 mm, une hauteur de 122 mm et une profondeur de 120 mm, ce contacteur TeSys Deca offre un encombrement optimisé pour sa catégorie de puissance. Son format permet de l’intégrer plus facilement dans les tableaux, armoires et ensembles de protection où la place disponible doit être exploitée avec rigueur. Ce gabarit compact aide à conserver une implantation lisible, notamment dans les départs moteurs multipliés ou les coffrets techniques densément équipés.

Adapté aux applications de commande moteur et de distribution

Ce contacteur 50 A trouve sa place dans de nombreuses applications électriques : commande de moteurs triphasés, pilotage de ventilateurs, pompes, compresseurs, convoyeurs, équipements de process ou automatismes industriels. Son calibre en AC-1 de 80 A à 400 V permet aussi de couvrir certaines charges non inductives ou faiblement inductives. Il constitue ainsi un composant pertinent pour les professionnels recherchant un appareillage de coupure et de commande cohérent avec les besoins courants en tableau électrique.

Une référence TeSys Deca pensée pour les remplacements précis

Dans une opération de maintenance, d’extension d’installation ou de remplacement d’un contacteur existant, il est essentiel de retrouver exactement la bonne combinaison entre nombre de pôles, calibre, catégorie d’emploi et tension de bobine. Cette version associe 3 pôles de puissance, un calibre 50 A en AC-3, une bobine 110 V AC 50/60 Hz et des auxiliaires intégrés 1 NO + 1 NC. Pour l’acheteur professionnel, cela simplifie l’identification du bon appareillage et réduit le risque d’erreur entre variantes proches au sein de la famille TeSys Deca.
