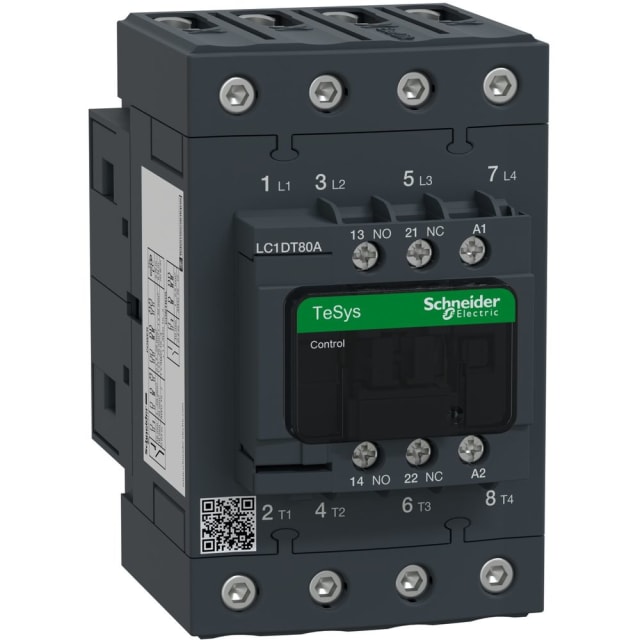

Contacteur de puissance 4P 80A bobine 230V AC LC1DT80AP7

Contacteur de puissance 4P 80A pour charges non inductives

Le contacteur de puissance 4P 80A bobine 230V AC LC1DT80AP7 est conçu pour la commande de circuits de puissance en quatre pôles avec 4 contacts principaux normalement ouverts. Il convient particulièrement aux applications de distribution et de commutation de charges non inductives, avec un courant assigné de 80 A en AC-1 jusqu’à 440 V. Son format TeSys Deca en fait une solution adaptée aux ensembles électriques où l’on recherche un contacteur de puissance tétrapolaire capable d’assurer une coupure franche et une commande simple en alimentation alternative.

Bobine 230V AC 50/60 Hz adaptée aux commandes standards

Ce modèle est équipé d’une bobine de commande 230 V AC compatible 50/60 Hz, un choix pratique pour les armoires et coffrets alimentés en tension de commande courante. Cette configuration facilite son intégration dans de nombreux schémas de pilotage sans ajout d’interface spécifique. Le contacteur répond ainsi aux besoins d’automatismes, de tableaux de distribution et de pilotage de lignes où une commande en courant alternatif est déjà disponible.

Configuration 4 NO avec auxiliaires intégrés pour la signalisation

Avec ses 4 pôles de puissance normalement ouverts, ce contacteur permet la commutation simultanée de quatre conducteurs. Il intègre également un bloc auxiliaire 1 NO + 1 NC, utile pour le report d’état, l’auto-maintien ou l’interverrouillage dans un circuit de commande. Cette présence d’auxiliaires intégrés simplifie le câblage et limite le recours à des accessoires additionnels pour les fonctions de signalisation courantes dans les tableaux électriques.

Pouvoir d’utilisation dimensionné pour l’AC-1 et l’AC-3

Ce contacteur est donné pour 80 A en AC-1 à 400/440 V, ce qui le destine avant tout aux charges faiblement inductives ou non inductives. Il admet également une valeur de 65 A en AC-3 à 400 V, avec une puissance de service de 30 kW dans cette catégorie d’emploi. Ces données permettent au professionnel de positionner le produit correctement selon la nature réelle de la charge, qu’il s’agisse d’équipements de chauffage, de distribution ou de certains circuits moteur lorsque les conditions d’exploitation correspondent au niveau de service prévu.

Raccordement à vis pour une mise en œuvre nette en tableau

Le raccordement principal s’effectue par bornes à vis, un choix apprécié pour obtenir un serrage franc et une connexion claire dans les coffrets et armoires électriques. Ce type de connexion convient aux installations où la lisibilité du câblage, la tenue mécanique des conducteurs et la facilité d’intervention sont recherchées. En environnement de tableau, il permet une implantation propre du contacteur de puissance et une maintenance plus directe lors des opérations de contrôle ou de remplacement.

Encombrement maîtrisé pour coffrets et armoires électriques

Avec une largeur de 70 mm, une hauteur de 122 mm et une profondeur de 120 mm, ce contacteur TeSys Deca offre un gabarit cohérent pour les intégrations en armoire. Il ne s’agit pas d’un modèle prévu pour un simple clipsage sur rail DIN modulaire standard, ce qui oriente son usage vers des montages de puissance structurés, sur platine ou support adapté selon l’implantation retenue. Son format permet de l’intégrer dans des ensembles de distribution et de commande tout en conservant une lecture claire du cheminement des conducteurs.

Un choix pertinent pour la commande de puissance en environnement tertiaire et industriel

Ce contacteur 4P 80A 230V AC répond aux besoins des installateurs et tableautiers qui recherchent un appareillage de commutation tétrapolaire pour piloter une charge via une commande alternative standard. Il trouve sa place dans les tableaux de protections et de distribution électrique, les armoires techniques, les équipements de chauffage, certains circuits d’alimentation ou les automatismes nécessitant quatre pôles principaux et des contacts auxiliaires intégrés. Sa lecture technique est simple : 4 NO en puissance, auxiliaires embarqués, commande 230 V AC et calibre 80 A en AC-1.
