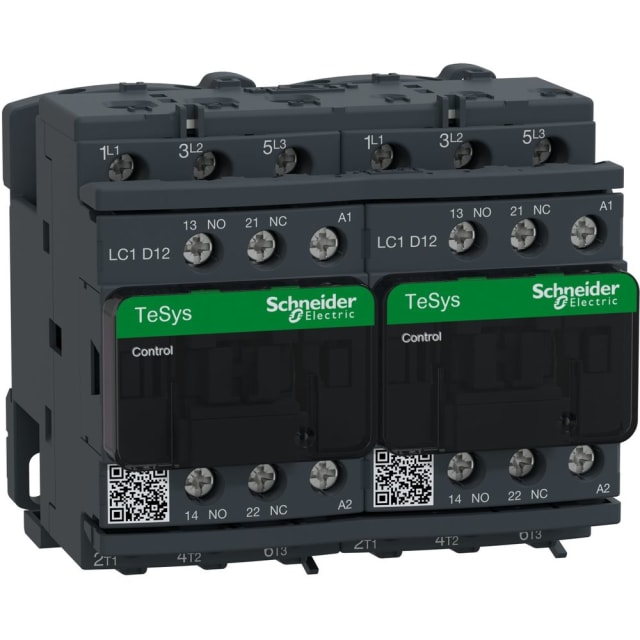

Contacteur inverseur 12A 3P 48V AC 1NO 1NC LC2D12E7

Contacteur inverseur TeSys Deca 12A 3P avec bobine 48V AC

Le contacteur inverseur LC2D12E7 est conçu pour la commande de moteurs triphasés en inversion de sens. Cette version TeSys Deca intègre 3 pôles de puissance et une bobine de commande 48V AC 50/60 Hz, ce qui en fait une solution adaptée aux armoires et tableaux électriques nécessitant une commande avant/arrière compacte et claire à câbler. Son calibre de 12 A en AC-3 permet la commutation de moteurs jusqu’à 5,5 kW à 400 V, avec une architecture pensée pour les applications de pilotage moteur où l’inversion doit être intégrée directement dans l’appareillage.

Configuration inverseuse prête pour la commande de moteur

Ce modèle est un contacteur à inversion, prédisposé pour les fonctions de marche avant et marche arrière d’un moteur triphasé. Il associe 3 contacts principaux NO et un ensemble auxiliaire 1 NO + 1 NC, utile pour les logiques de commande, les retours d’état ou les sécurités de pilotage. La présence d’un verrouillage mécanique dans l’ensemble inverseur limite les risques de fermeture simultanée des deux sens de marche, ce qui simplifie l’intégration dans un coffret de commande moteur.

Calibre 12 A AC-3 pour moteurs jusqu’à 5,5 kW à 400 V

Avec un courant assigné d’emploi de 12 A en AC-3 sous 400 V et une puissance de service de 5,5 kW, ce contacteur inverseur répond aux besoins courants de commande de moteurs asynchrones dans les installations industrielles et techniques. En AC-1, son courant assigné atteint 25 A à 400 V, ce qui permet aussi de l’envisager dans des usages de commutation de charges moins contraignantes que le démarrage moteur. Cette double lecture des performances aide à sélectionner l’appareil avec plus de précision selon le type de charge réellement pilotée.

Bobine de commande 48V AC 50/60 Hz pour circuits de pilotage dédiés

La bobine de commande fonctionne exclusivement en courant alternatif 48V AC à 50/60 Hz. Ce choix est particulièrement pertinent lorsque le circuit de commande de l’armoire est déjà normalisé dans cette tension, afin d’éviter les adaptations inutiles. Le produit n’est pas prévu pour une alimentation de commande en courant continu, ce qui permet d’identifier immédiatement la bonne variante au moment du remplacement ou de la conception d’un nouveau tableau.

Raccordement à vis pour puissance et auxiliaires

Le LC2D12E7 utilise un raccordement à vis aussi bien pour le circuit principal que pour les circuits auxiliaires et de commande. Ce type de connexion est apprécié dans les tableaux électriques pour sa tenue mécanique et la simplicité de reprise lors des opérations de maintenance ou de modification. Il facilite une implantation propre dans les coffrets de distribution et d’automatisme, tout en restant cohérent avec les pratiques de câblage les plus courantes en environnement tertiaire et industriel.

Format compact pour rail DIN ou fixation par vis

Avec une largeur de 90 mm, une hauteur de 77 mm et une profondeur de 86 mm, ce contacteur inverseur conserve un encombrement maîtrisé pour une fonction de commande moteur complète. Il peut être monté sur barre profilée, ce qui simplifie son installation dans une armoire modulaire, tout en restant compatible avec une fixation par vis selon la configuration du support. Ce format permet d’optimiser l’espace disponible dans le tableau sans sacrifier la lisibilité du câblage.

Intégration adaptée aux tableaux, protections et distribution électrique

Destiné aux ensembles de commande et de distribution, ce contacteur inverseur trouve naturellement sa place dans les tableaux électriques associant protections moteurs, appareillage modulaire et auxiliaires de commande. Son indice de protection IP20 correspond à une utilisation intégrée à l’intérieur d’un coffret ou d’une enveloppe adaptée. Pour l’installateur comme pour le mainteneur, il s’agit d’un appareil pertinent lorsqu’il faut combiner inversion de sens, commande en 48V AC et raccordement traditionnel à vis dans une même solution.
