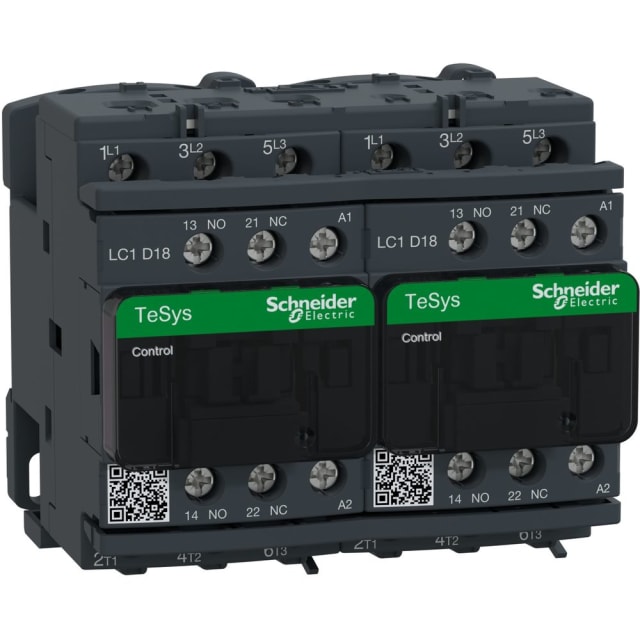

Contacteur inverseur 18A 3P 230V AC LC2D18P7

Contacteur inverseur 18A 3P 230V AC pour commande de moteur

Ce contacteur inverseur TeSys Deca est conçu pour assurer l’inversion de sens sur des applications de commande moteur en triphasé. En configuration 3 pôles avec 3 contacts principaux NO, il convient aux montages nécessitant une marche avant / marche arrière avec verrouillage mécanique intégré entre les deux contacteurs. Son calibre de 18 A en AC-3 et sa puissance assignée de 7,5 kW à 400 V en font une solution adaptée aux armoires de commande, aux automatismes et aux ensembles de distribution électrique demandant une inversion compacte et prête à intégrer.

Bobine 230 V AC 50/60 Hz adaptée aux circuits de commande courants

La bobine de commande en 230 V AC 50/60 Hz facilite l’intégration dans les schémas de pilotage les plus répandus. Ce choix de tension permet une alimentation simple du circuit de commande sans ajout d’interface particulière dans de nombreuses installations. Le produit fonctionne avec une tension de commande en courant alternatif et se prête bien aux commandes par relais, interrupteurs de position, temporisations ou automatismes dédiés à la manœuvre d’actionneurs et de moteurs.

Format inverseur précâblé pour un câblage plus direct en tableau

Sa conception en version contacteur à inversion réunit un ensemble précâblé avec verrouillage mécanique, ce qui simplifie la réalisation d’un départ moteur réversible par rapport à un assemblage séparé. Ce format aide à gagner du temps lors du montage en coffret et contribue à une implantation plus propre dans le tableau. Le raccordement principal comme auxiliaire s’effectue par bornes à vis, une solution appréciée pour obtenir un serrage net et une connexion claire lors des opérations de câblage et de maintenance.

Pouvoir d’utilisation adapté aux charges moteur jusqu’à 7,5 kW à 400 V

Ce modèle est dimensionné pour les applications moteur avec un courant de service de 18 A en catégorie AC-3 sous 400 V, et un courant de 32 A en AC-1 sous 400 V pour des charges plus faiblement inductives. Il répond ainsi aux besoins classiques de pilotage de moteurs asynchrones, convoyeurs, ventilateurs, pompes, ouvrants techniques et autres équipements nécessitant une inversion de sens. Cette plage d’utilisation permet de sélectionner un appareillage cohérent avec les contraintes usuelles des départs moteurs en environnement tertiaire ou industriel.

Contacts auxiliaires intégrés pour retour d’état et logique de commande

Le contacteur inverseur intègre des contacts auxiliaires, avec un ouvreur et un fermeur disponibles pour la signalisation, les retours d’état ou les séquences de commande. Cette présence d’auxiliaires embarqués évite souvent l’ajout immédiat d’accessoires externes pour des fonctions simples de report ou d’interverrouillage dans le circuit de commande. C’est un atout pratique pour construire un schéma lisible et fonctionnel directement autour du produit.

Encombrement optimisé pour rail DIN ou fixation par vis

Avec une largeur de 90 mm, une hauteur de 77 mm et une profondeur de 86 mm, ce contacteur inverseur conserve un format cohérent pour l’intégration en armoire ou coffret électrique. Il peut être monté sur barre profilée DIN ou fixé par vis selon la configuration du tableau. Cette souplesse de pose facilite son emploi aussi bien dans une fabrication neuve que dans une adaptation d’installation existante, lorsque l’espace disponible et l’organisation interne du coffret doivent être maîtrisés.

Protection IP20 et intégration dans un ensemble de commande complet

Son indice de protection IP20 correspond à une installation à l’intérieur d’un coffret ou d’une enveloppe adaptée, comme attendu pour ce type d’appareillage de puissance. Pour constituer un départ moteur complet, il s’associe naturellement à des protections amont et à un relais thermique compatible selon le schéma retenu. Cette logique d’intégration permet de construire une solution d’inversion de moteur structurée, lisible et adaptée aux exigences de câblage en tableau électrique.
