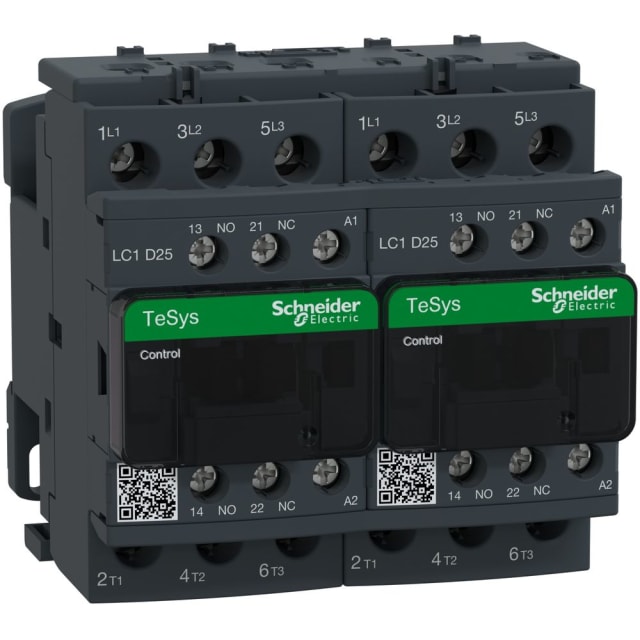

Contacteur inverseur 25A triphasé 48V AC LC2D25E7

Contacteur inverseur triphasé 25A pour commande de moteur

Le contacteur inverseur 25A triphasé 48V AC LC2D25E7 est conçu pour les applications de commande de moteur nécessitant une inversion de sens de marche dans un ensemble compact déjà préassemblé. Cette configuration inverseuse simplifie l’intégration dans une armoire ou un tableau électrique, tout en apportant une solution adaptée aux départs moteurs jusqu’à 11 kW à 400 V en catégorie AC-3. Son architecture 3 pôles à 3 contacts principaux NO convient parfaitement aux installations où la commutation avant/arrière doit rester nette, lisible et rapide à mettre en œuvre.

Bobine de commande 48V AC 50/60 Hz adaptée aux circuits de pilotage

Ce modèle fonctionne avec une bobine de commande en 48 V AC, compatible en 50 Hz comme en 60 Hz. Il répond ainsi aux besoins des circuits de commande en basse tension alternative dans de nombreux environnements industriels et techniques. Le choix d’une tension de commande distincte du circuit de puissance facilite la conception d’un pilotage cohérent, notamment lorsqu’il faut dissocier clairement la partie commande de la partie moteur.

Préassemblage inverseur avec verrouillage mécanique intégré

Le LC2D25E7 est livré sous forme d’ensemble inverseur précâblé en puissance, avec verrouillage mécanique intégré entre les contacteurs. Cette conception évite l’enclenchement simultané des deux sens de marche et fait gagner du temps au câblage par rapport à un montage réalisé à partir d’éléments séparés. Pour l’intégrateur comme pour le tableautier, c’est un vrai avantage en termes de lisibilité, d’encombrement maîtrisé et de préparation du coffret.

Pouvoir d’utilisation adapté aux charges moteur et aux charges résistives

Avec un courant assigné d’emploi de 25 A en AC-3 à 400 V, ce contacteur inverseur est dimensionné pour les usages moteurs les plus courants dans les installations triphasées. Il accepte également 40 A en AC-1 à 400 V pour les charges moins inductives. Cette double lecture permet de sélectionner le produit avec davantage de précision selon la nature réelle de la charge, qu’il s’agisse d’un entraînement moteur ou d’une application plus résistive.

Contacts auxiliaires intégrés pour la logique de commande

L’appareil intègre des contacts auxiliaires incorporés, utiles pour réaliser les retours d’état, les auto-maintiens ou les informations de signalisation dans le circuit de commande. Cette présence native des auxiliaires limite le recours à des accessoires additionnels dès la conception de l’ensemble. Dans un schéma d’inversion, cela apporte une base pratique pour construire une commande claire, fonctionnelle et plus simple à organiser dans le tableau.

Raccordement à vis et montage pratique en armoire électrique

Le raccordement de la puissance comme des circuits auxiliaires et de commande s’effectue par bornes à vis, un choix apprécié pour les câblages soignés et les opérations de maintenance. Le format de l’appareil, avec une largeur de 90 mm, une hauteur de 85 mm et une profondeur de 92 mm, facilite son implantation dans les enveloppes électriques où chaque emplacement compte. Le montage sur rail profilé est prévu, avec possibilité de fixation par vis selon la configuration retenue.

Protection IP20 et intégration dans les tableaux de distribution

Sa protection IP20 indique un usage destiné à être intégré dans un coffret, une armoire ou un tableau électrique, où le matériel est protégé contre les contacts directs accidentels sur les parties actives accessibles en façade. Ce positionnement en fait un composant cohérent pour les ensembles de commande et de distribution nécessitant un appareillage modulaire de pilotage moteur, avec une présentation propre et une intégration rationnelle dans l’environnement électrique global.

Un choix pertinent pour les ensembles de commande de la gamme TeSys Deca

Issu de la série TeSys Deca, ce contacteur inverseur répond aux attentes des professionnels qui recherchent une solution dédiée à l’inversion triphasée, prête à intégrer dans un coffret technique ou une armoire de commande. Son calibre 25 A, sa bobine 48 V AC, son ensemble inverseur précâblé et son raccordement à vis en font une référence adaptée aux montages exigeant une commande moteur claire, structurée et facile à exploiter au quotidien.
