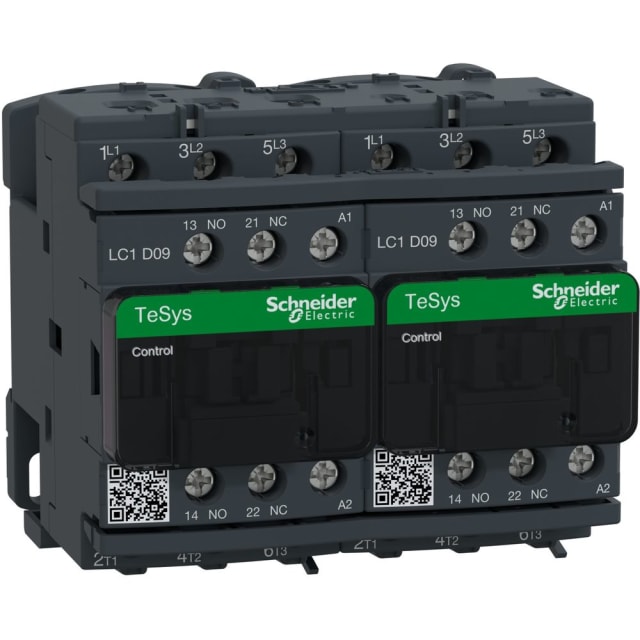

Contacteur inverseur triphasé 9A 230V AC LC2D09P7

Contacteur inverseur triphasé 9A 230V AC pour commande moteur

Le contacteur inverseur triphasé 9A 230V AC LC2D09P7 est conçu pour les applications de commande moteur nécessitant l’inversion du sens de rotation. Cette configuration réversible en 3 pôles permet de piloter un moteur triphasé jusqu’à 9 A en AC-3, avec une puissance de service de 4 kW à 400 V. Il convient parfaitement aux automatismes de machines, aux équipements de ventilation, aux convoyeurs, aux systèmes de pompage ou à toute installation où l’alternance avant/arrière doit être intégrée dans un ensemble de commande compact.

Configuration inverseuse prête à intégrer dans une armoire électrique

Ce modèle appartient à la gamme TeSys Deca et se présente sous la forme d’un contacteur à inversion combinant deux fonctions de manœuvre dans un encombrement optimisé. Sa largeur de 90 mm facilite son implantation dans les tableaux et coffrets électriques lorsque l’espace disponible doit être maîtrisé. Le montage est prévu aussi bien sur rail DIN que par fixation à vis, ce qui permet une intégration simple dans des armoires de distribution, de commande ou de protection moteur.

Bobine de commande 230 V AC 50/60 Hz adaptée aux circuits classiques

Le LC2D09P7 est équipé d’une bobine de commande en 230 V AC 50/60 Hz, un standard très courant dans les circuits de commande industriels et tertiaires. Ce choix simplifie le raccordement dans de nombreuses architectures existantes sans ajout d’alimentation spécifique. Le type de tension de commande en courant alternatif est adapté aux schémas de pilotage traditionnels et permet une mise en œuvre cohérente avec les organes de commande les plus courants d’un départ moteur inverseur.

Pouvoir de commutation adapté aux charges moteurs en AC-3

Avec un courant assigné de 9 A en AC-3 sous 400 V et 20 A en AC-1, ce contacteur inverseur couvre efficacement les besoins liés aux charges moteurs et aux manœuvres répétées. Sa conception en 3 contacts principaux à fermeture le destine à la commutation de moteurs triphasés dans les applications de marche avant et marche arrière. La présence d’auxiliaires intégrés, avec 1 contact d’ouverture et 1 contact de fermeture, apporte une base utile pour le report d’état, les verrouillages de commande ou l’intégration dans un circuit d’automatisme.

Raccordement à vis pour une connexion nette et maîtrisée

Le raccordement électrique s’effectue par bornes à vis, aussi bien pour les circuits principaux que pour les circuits auxiliaires et de commande. Ce mode de connexion reste particulièrement apprécié en armoire pour obtenir un serrage direct, lisible et facile à contrôler lors du câblage ou de la maintenance. Il convient aux installateurs recherchant une solution pratique pour le câblage de puissance et de commande, tout en conservant une implantation claire dans le tableau.

Solution pertinente pour départs moteurs réversibles compacts

Ce contacteur inverseur répond aux besoins des installations où l’on souhaite réunir inversion de sens, commande triphasée et encombrement contenu. Il constitue un choix adapté pour les départs moteurs de petite puissance, en particulier lorsque l’on recherche un appareillage cohérent pour les fonctions de montée/descente, ouverture/fermeture, avance/recul ou aspiration/refoulement. Son format et sa configuration en font une réponse efficace pour les tableaux de commande neufs comme pour les remplacements à l’identique dans la gamme correspondante.

Caractéristiques utiles pour le choix du bon contacteur

Pour valider rapidement la compatibilité avec votre installation, ce modèle se distingue par sa fonction de contacteur à inversion, sa bobine 230 V AC 50/60 Hz, ses 3 pôles principaux à fermeture, sa puissance de 4 kW à 400 V en AC-3, son courant de 9 A, ses contacts auxiliaires intégrés 1 NO + 1 NC, son raccordement à vis et son indice de protection IP20. Ses dimensions de 90 x 77 x 86 mm permettent également d’anticiper précisément son implantation dans le coffret ou l’armoire électrique.
