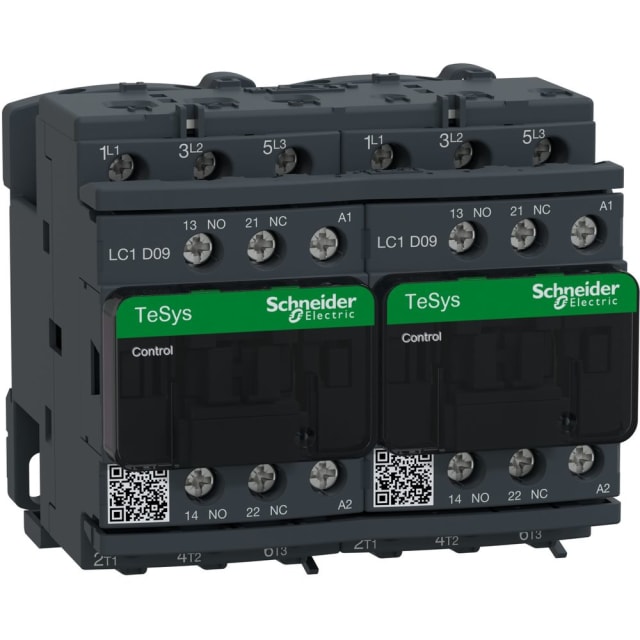

Contacteur inverseur tripolaire 9A 24V AC LC2D09B7

Contacteur inverseur tripolaire pour commande moteur en 24 V AC

Le contacteur inverseur tripolaire 9A 24V AC LC2D09B7 est conçu pour les applications de commande moteur nécessitant une inversion de sens de rotation dans un ensemble compact. Ce modèle de la gamme TeSys Deca intègre une configuration réversible prête à l’emploi avec 3 pôles principaux, adaptée aux circuits de puissance jusqu’à 9 A en AC-3 et 4 kW sous 400 V. Il répond ainsi aux besoins courants des armoires de commande, automatismes, équipements techniques et ensembles de distribution où l’inversion moteur doit rester claire, compacte et simple à intégrer.

Configuration inverseuse précâblée pour marche avant et marche arrière

Ce contacteur à inversion est pensé pour piloter un moteur dans les deux sens sans avoir à constituer un montage réversible à partir de deux appareils séparés. Sa conception avec verrouillage mécanique et connexions de puissance réversibles précâblées facilite la mise en œuvre d’une commande marche avant / marche arrière tout en limitant l’encombrement dans le coffret. Cette architecture est particulièrement utile pour les applications de ventilation, convoyage, ouvrants motorisés, petits mécanismes et automatismes nécessitant un changement de sens de rotation maîtrisé.

Bobine de commande 24 V AC 50/60 Hz pour circuits de pilotage

La bobine de commande en 24 V AC 50/60 Hz permet une intégration cohérente dans les circuits de commande basse tension alimentés en alternatif. Ce choix est fréquent dans les tableaux de commande et les installations techniques où l’on recherche une commande distincte du circuit de puissance. Le produit fonctionne avec une tension de commande alternative uniquement, ce qui simplifie l’identification de la bonne variante au moment du remplacement ou de la conception d’une armoire.

Pouvoir de coupure adapté aux charges moteur jusqu’à 4 kW

Avec un courant assigné d’emploi de 9 A en AC-3 et une puissance de service de 4 kW à 400 V, ce contacteur inverseur convient à la commande de moteurs triphasés dans de nombreuses applications standard. Son calibre AC-1 de 20 A permet également de bien situer son usage dans les circuits où la nature de la charge diffère. Cette lecture claire des valeurs utiles aide à sélectionner un appareil cohérent avec le type de charge, le régime d’utilisation et le niveau de sollicitation attendu dans le tableau.

Contacts auxiliaires intégrés pour la logique de commande

Le LC2D09B7 dispose de contacts auxiliaires intégrés avec 1 contact à ouverture et 1 contact à fermeture, utiles pour le report d’état, les autorisations, l’interverrouillage de commande ou l’intégration dans une logique de pilotage. La présence de ces auxiliaires permet de limiter l’ajout d’accessoires immédiats dans de nombreux montages courants, tout en gardant une solution lisible pour le câblage de commande et la remontée d’information dans l’armoire.

Raccordement à vis pour puissance et auxiliaires

Le raccordement à vis est prévu à la fois pour les circuits principaux et pour les circuits auxiliaires et de commande. Ce type de connexion reste apprécié dans les équipements électriques pour sa tenue au câblage structuré et pour la simplicité d’intervention lors de l’installation ou de la maintenance. Le produit peut être monté sur rail profilé DIN ou fixé par vis, ce qui facilite son intégration dans des coffrets neufs comme dans des tableaux existants avec contraintes d’implantation.

Format compact pour armoire électrique et coffret de commande

Avec une largeur de 90 mm, une hauteur de 77 mm et une profondeur de 86 mm, ce contacteur inverseur conserve un format compact au regard de sa fonction réversible. Il permet d’optimiser l’espace dans les armoires électriques tout en réunissant dans un seul ensemble la fonction d’inversion mécanique et la commande moteur. Son indice de protection IP20 le destine à une installation à l’intérieur d’un coffret ou d’une enveloppe adaptée, dans un environnement de tableau électrique correctement protégé.

Un choix pertinent pour les ensembles TeSys Deca de commande moteur

Ce modèle s’intègre naturellement dans une approche de commande moteur fondée sur la gamme TeSys Deca, recherchée pour la cohérence de ses appareillages et la facilité d’association avec les autres composants de l’armoire. Pour un besoin de contacteur inverseur tripolaire 9A avec bobine 24V AC, le LC2D09B7 constitue une solution claire pour les professionnels souhaitant un appareillage dédié à l’inversion moteur, lisible au câblage, compact au montage et adapté aux usages courants de commande de puissance.
