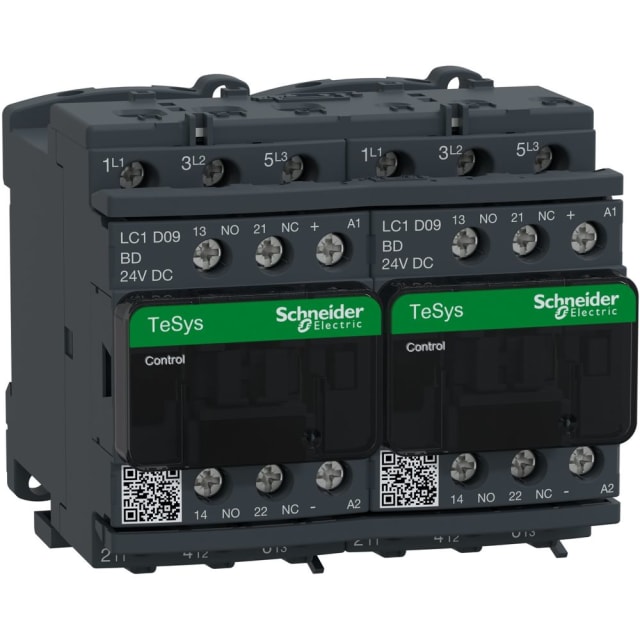

Contacteur inverseur 3P 9A 24V DC LC2D09BD

Contacteur inverseur 3P 9A 24V DC pour commande de moteur

Le contacteur inverseur LC2D09BD de la gamme TeSys Deca est conçu pour les applications de commande moteur nécessitant une inversion de sens de rotation dans un encombrement compact. Sa configuration 3 pôles avec 3 contacts principaux NO permet de piloter des départs moteurs jusqu’à 9 A en AC-3, avec une puissance d’utilisation de 4 kW à 400 V. Cette exécution inverseuse est particulièrement adaptée aux armoires de commande et ensembles de distribution où l’on recherche une solution prête à intégrer pour marche avant / marche arrière.

Bobine 24 V DC adaptée aux circuits de commande en courant continu

Ce modèle fonctionne avec une bobine de commande 24 V DC, ce qui le destine aux installations intégrant une alimentation de commande en courant continu, fréquente dans les automatismes, coffrets techniques et chaînes de pilotage industrielles. Le type de tension de service et de commande en DC facilite son association avec des architectures de contrôle modernes, tout en simplifiant la cohérence des circuits auxiliaires lorsque l’ensemble de la commande est déjà prévu en 24 V continu.

Version inverseuse précâblée avec verrouillage mécanique

Sa conception inverseuse intègre les liaisons de puissance nécessaires au changement de sens ainsi qu’un verrouillage mécanique entre les contacteurs. Ce montage limite les opérations de câblage par rapport à une composition séparée et apporte une solution claire pour les fonctions d’inversion. C’est un choix pertinent pour les motorisations devant alterner deux sens de marche, par exemple sur certains systèmes de levage, d’ouverture, de translation ou de régulation mécanique.

Contacts auxiliaires intégrés pour la logique de commande

Le produit dispose de contacts auxiliaires intégrés, avec 1 ouvreur et 1 fer­meur par ensemble selon les données techniques disponibles, ce qui facilite l’exploitation dans les circuits de signalisation, d’asservissement ou de retour d’état. Cette présence de contacts auxiliaires permet de construire plus simplement une logique de commande autour du contacteur inverseur, sans multiplier immédiatement les accessoires additionnels dès la première intégration.

Raccordement à vis pour puissance et auxiliaires

Le raccordement électrique s’effectue par bornes à vis, aussi bien pour le circuit principal que pour les circuits auxiliaires et de commande. Ce type de connexion est apprécié dans les tableaux électriques pour sa tenue au serrage, sa lisibilité au câblage et sa compatibilité avec de nombreux conducteurs courants. Il convient bien aux opérations de maintenance, de remplacement ou d’extension, notamment lorsque la clarté du repérage et l’accessibilité des bornes sont des critères importants.

Format compact pour rail DIN ou fixation par vis

Avec une largeur de 90 mm, une hauteur de 77 mm et une profondeur de 95 mm, ce contacteur inverseur TeSys Deca s’intègre facilement dans des coffrets et armoires où l’espace disponible doit être maîtrisé. Il peut être monté sur barre profilée DIN et convient également à une fixation par vis selon l’implantation retenue. Cette souplesse de pose permet de l’utiliser aussi bien en fabrication de tableaux qu’en remplacement dans des ensembles existants.

Calibrage électrique adapté aux charges moteur et résistives

Le LC2D09BD est dimensionné pour un courant d’emploi de 9 A en AC-3 à 400 V, correspondant à la commande de moteurs jusqu’à 4 kW dans cette catégorie d’utilisation. Il peut également être pris en compte pour des charges de type AC-1 avec un courant de 20 A à 400 V. Cette double lecture aide à sélectionner le bon appareillage selon la nature réelle de la charge, en évitant les confusions entre usage moteur et usage résistif dans un tableau de distribution ou de commande.

Protection IP20 et intégration cohérente en tableau électrique

Sa classe de protection IP20 le destine à une intégration à l’intérieur d’une enveloppe adaptée, comme un coffret ou une armoire électrique. Dans ce cadre, il constitue une solution pertinente pour les ensembles de commande et de distribution nécessitant un contacteur inverseur compact, en 24 V DC, avec raccordement à vis et montage standardisé. Pour l’installateur comme pour le tableautier, il apporte une base claire pour réaliser une commande d’inversion propre, lisible et bien structurée.
