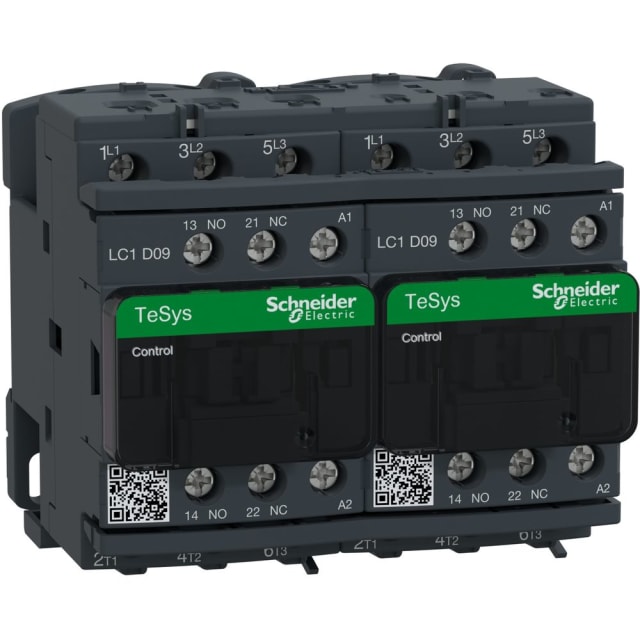

Contacteur inverseur triphasé 9A 48V AC LC2D09E7

Contacteur inverseur triphasé 9A pour commande moteur en marche avant/arrière

Ce contacteur inverseur triphasé TeSys Deca est conçu pour piloter l’inversion de sens d’un moteur triphasé dans un ensemble compact et prêt à intégrer. Sa configuration 3 pôles avec 3 contacts principaux normalement ouverts convient aux applications de commande moteur jusqu’à 9 A en AC-3, avec une puissance de service de 4 kW à 400 V. Il répond aussi aux usages en AC-1 jusqu’à 20 A pour les charges moins inductives. C’est un choix pertinent pour les armoires de commande, machines, automatismes et ensembles de distribution nécessitant une inversion de rotation proprement structurée.

Bobine de commande 48 V AC 50/60 Hz adaptée aux circuits de pilotage

Cette version est équipée d’une bobine de commande en 48 V AC, compatible en 50 Hz comme en 60 Hz. Ce niveau de tension est particulièrement recherché dans les circuits de commande séparés du réseau de puissance, lorsque l’installation impose une alimentation de pilotage dédiée. Le contacteur inverseur s’intègre ainsi facilement dans une logique de commande avec relais, temporisations, boutons-poussoirs ou automatismes, tout en conservant une cohérence de tension sur la chaîne de pilotage.

Ensemble inverseur précâblé avec verrouillage mécanique intégré

Le produit est réalisé sous forme d’ensemble inverseur, avec liaisons de puissance réversibles précâblées et verrouillage mécanique intégré. Cette architecture simplifie le montage par rapport à une composition manuelle de deux contacteurs séparés. Le verrouillage mécanique empêche l’enclenchement simultané des deux sens, ce qui contribue à sécuriser le fonctionnement de l’inversion moteur et à faciliter le câblage d’un départ inverseur dans un tableau électrique.

Contacts auxiliaires intégrés pour retour d’état et logique de commande

Le contacteur dispose de contacts auxiliaires intégrés avec 1 ouverture et 1 fermeture par appareil, soit un ensemble adapté aux besoins courants de signalisation, d’auto-maintien, d’interverrouillage de commande ou de retour d’information vers l’automatisme. Cette présence de contacts auxiliaires directement embarqués permet de limiter l’ajout d’accessoires dans de nombreuses configurations et d’obtenir un schéma de commande plus lisible dans les coffrets et armoires.

Raccordement à vis pour puissance et auxiliaires

Le raccordement électrique s’effectue par bornes à vis, aussi bien pour les circuits principaux que pour les circuits auxiliaires et de commande. Ce mode de connexion reste très apprécié en environnement tertiaire et industriel pour sa simplicité de mise en oeuvre, sa bonne tenue au serrage et sa compatibilité avec de nombreux conducteurs. Pour l’installateur, cela facilite le repérage, le câblage et les opérations de maintenance sur un départ moteur inverseur.

Format compact pour rail DIN ou fixation par vis

Avec une largeur de 90 mm, une hauteur de 77 mm et une profondeur de 86 mm, ce contacteur inverseur conserve un encombrement maîtrisé pour son niveau de fonction. Il peut être monté sur barre profilée ou fixé par vis selon la conception du tableau. Ce double mode de fixation est utile pour l’intégration dans des coffrets neufs comme en rénovation, lorsque l’espace disponible ou l’organisation interne impose une implantation précise des appareillages de commande.

Protection IP20 et usage en tableau de commande électrique

Sa protection IP20 le destine à une installation à l’intérieur d’une enveloppe adaptée, comme un coffret ou une armoire électrique. Dans ce cadre, il convient parfaitement à la commande d’équipements triphasés, notamment lorsqu’un changement de sens de rotation est nécessaire sur des motorisations de convoyage, ventilation, pompage, manutention ou mécanismes industriels. Son appartenance à la gamme TeSys Deca facilite également son intégration dans des ensembles de commande moteur cohérents et clairement identifiables.
