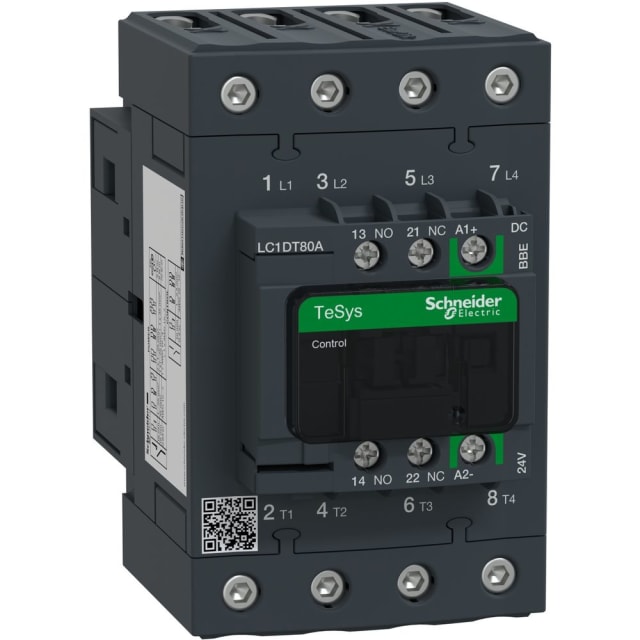

Contacteur 4 pôles 80A 440V bobine 24V CC LC1DT80ABBE

Contacteur 4 pôles 80A conçu pour la commutation de charges AC-1

Ce contacteur TeSys Deca en version 4 pôles est prévu pour les applications de commutation de charges non inductives en catégorie AC-1, avec un courant de service de 80 A jusqu’à 440 V. Sa configuration 4 contacts principaux à fermeture en fait une solution adaptée aux circuits de puissance nécessitant une coupure et une alimentation simultanées sur plusieurs pôles, notamment dans les ensembles de distribution, coffrets techniques et armoires de commande.

Bobine 24V CC pour intégration dans les circuits de commande basse tension

Équipé d’une bobine de commande 24 V courant continu, ce modèle s’intègre facilement dans les automatismes et circuits de pilotage alimentés en DC. Ce choix est particulièrement pertinent lorsque l’installation impose une commande en basse tension continue, avec une logique de pilotage issue d’automates, d’interfaces de contrôle ou de circuits de sécurité compatibles. Cela permet de conserver une cohérence de commande dans l’armoire sans recourir à une tension de pilotage différente.

Configuration 4 NO avec auxiliaires intégrés pour une commande plus pratique

Le contacteur dispose de 4 contacts principaux à fermeture et intègre également 1 contact auxiliaire NO ainsi que 1 contact auxiliaire NC. Cette combinaison facilite la réalisation de fonctions de signalisation, de report d’état ou de verrouillage électrique dans les schémas de commande. Pour le tableautier ou l’installateur, cette présence d’auxiliaires intégrés simplifie le câblage et limite l’ajout d’éléments complémentaires lorsque les besoins de retour d’information sont standards.

Raccordement à vis et technologie Everlink pour un câblage sécurisé

Le raccordement principal à vis convient aux environnements où une connexion franche et maîtrisée est recherchée lors du montage en coffret ou en armoire. Cette version est associée à la technologie Everlink, appréciée pour les applications où la tenue du serrage dans le temps est un critère important sur les conducteurs de puissance. Le résultat est une mise en œuvre pratique pour les professionnels intervenant sur des ensembles électriques demandant une connexion propre, accessible et adaptée aux intensités élevées.

Format adapté au rail DIN et à l’intégration en tableau électrique

Compatible avec un montage sur rail, ce contacteur trouve facilement sa place dans les tableaux, coffrets et armoires de distribution ou de commande. Son encombrement de 70 mm de largeur, 122 mm de hauteur et 120 mm de profondeur aide à anticiper précisément l’implantation dans un espace technique contraint. Ce format permet de l’intégrer dans une architecture modulaire tout en conservant une bonne lisibilité pour le repérage, le câblage et les opérations de maintenance.

Une solution pertinente pour la distribution, le pilotage et les charges résistives

Grâce à son calibre 80 A en AC-1 et à sa conception 4 pôles, ce contacteur répond bien aux besoins de commande de charges résistives, de coupure de lignes d’alimentation ou d’automatismes de puissance dans les environnements tertiaires et industriels. Il peut être retenu lorsqu’il faut commander plusieurs conducteurs simultanément avec une bobine 24 V CC, tout en conservant une architecture claire dans le tableau électrique. Son positionnement dans la gamme TeSys Deca en fait un choix cohérent pour les professionnels recherchant une continuité de gamme dans leurs équipements de commande.

Un choix clair pour éviter les erreurs de variante au moment de l’achat

Ce modèle correspond à un contacteur 4 pôles, 80 A, pour usage AC-1 jusqu’à 440 V, avec bobine 24 V CC, contacts principaux 4 fermetures, auxiliaires 1 NO + 1 NC, raccordement à vis et montage sur rail. Ces éléments sont essentiels pour sélectionner la bonne version dans une famille de contacteurs où les variantes de bobine, de calibre, de nombre de pôles ou de type de bornes peuvent fortement changer l’usage prévu. Pour un remplacement ou une première implantation, cette définition précise aide à sécuriser le choix du bon appareil.
