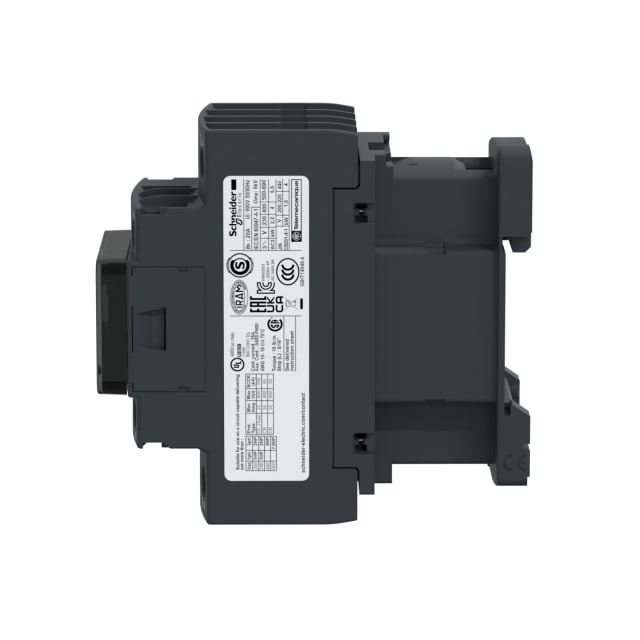

Contacteur TeSys 4 pôles 20 A bobine 24 V CC LC1DT20BD

Contacteur 4 pôles 20 A pour commande de charges AC-1

Ce contacteur TeSys Deca 4 pôles 20 A est conçu pour la commutation de charges non inductives en catégorie AC-1. Sa configuration 4 NO permet de piloter simultanément quatre circuits de puissance, ce qui en fait une solution particulièrement adaptée aux applications de chauffage, de ventilo-convecteurs, d’unités d’induction, de récupération d’air ou d’automatismes de zone. Pour un tableau électrique ou une armoire de commande, il apporte une commande nette et structurée lorsque plusieurs départs doivent être enclenchés en même temps.

Bobine 24 V CC adaptée aux automatismes et circuits de commande en courant continu

Équipé d’une bobine de commande 24 V CC, ce modèle s’intègre naturellement dans les installations pilotées par automate, régulation, relais de commande ou alimentation continue industrielle. Le choix d’une commande en courant continu facilite l’intégration dans de nombreux schémas techniques modernes. Le module de suppression des transitoires intégré constitue un point intéressant pour les circuits de commande sensibles, en limitant les perturbations liées à la coupure de la bobine.

Configuration de contacts pensée pour une commande claire et polyvalente

Le bloc de puissance dispose de 4 contacts principaux à fermeture, sans contact principal à ouverture. Cette architecture convient aux usages où l’on cherche à alimenter plusieurs voies au moment de l’enclenchement. En complément, le contacteur intègre 1 contact auxiliaire NO et 1 contact auxiliaire NC, pratiques pour le report d’état, l’interverrouillage logique ou l’insertion dans une chaîne de commande. Cette combinaison évite souvent l’ajout immédiat d’accessoires pour les fonctions de signalisation de base.

Capacité électrique adaptée aux charges résistives et aux petits équipements techniques

En AC-1 à 400 V, le courant de service assigné atteint 20 A, ce qui correspond bien aux circuits de charges résistives ou faiblement inductives. En AC-3 à 400 V, la valeur indiquée est de 9 A pour une puissance de service de 4 kW, ce qui permet aussi d’apprécier son positionnement dans une logique de commande d’équipements techniques compacts. Pour le choix du bon contacteur, cette distinction entre AC-1 et AC-3 est essentielle : ici, le produit se destine avant tout aux usages de commutation de charges non inductives, avec une lecture simple et sécurisante des performances attendues.

Raccordement à vis pour un câblage précis en armoire

Le raccordement principal par bornes à vis convient aux installateurs recherchant une connexion franche et maîtrisée dans le temps. Ce type de connexion facilite un serrage soigné des conducteurs et s’intègre parfaitement dans les pratiques courantes de câblage d’armoires électriques et de tableaux de distribution. C’est un choix pertinent lorsque la tenue mécanique du raccordement et la lisibilité du câblage priment dans des environnements techniques exigeants.

Format compact pour intégration dans les ensembles de commande

Avec une largeur de 45 mm, une hauteur de 85 mm et une profondeur de 99 mm, ce contacteur TeSys conserve un encombrement mesuré au regard de sa configuration 4 pôles. Ce format compact simplifie son implantation dans les coffrets et armoires où l’espace disponible doit être optimisé sans sacrifier les fonctions utiles. Il convient aux montages où l’on cherche à conserver une disposition propre des appareillages de commande, notamment dans les ensembles techniques mêlant protections, borniers et auxiliaires.

Une solution cohérente pour les applications CVC et la gestion de circuits techniques

Ce contacteur trouve tout son intérêt dans les installations de gestion thermique et de distribution de charges techniques, là où plusieurs circuits doivent être commandés de manière simultanée et lisible. Sa version 4 pôles, sa bobine 24 V CC et ses auxiliaires intégrés en font un choix pertinent pour les équipements de chauffage électrique, les unités terminales, les automatismes de confort et les circuits de pilotage en bâtiment tertiaire ou industriel. Pour l’acheteur, c’est un appareil de commande bien ciblé, pensé pour les besoins concrets des intégrations électriques professionnelles.
