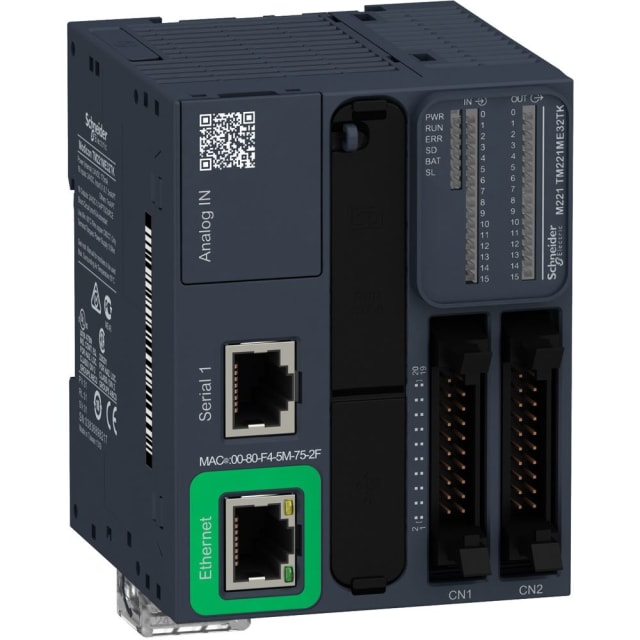

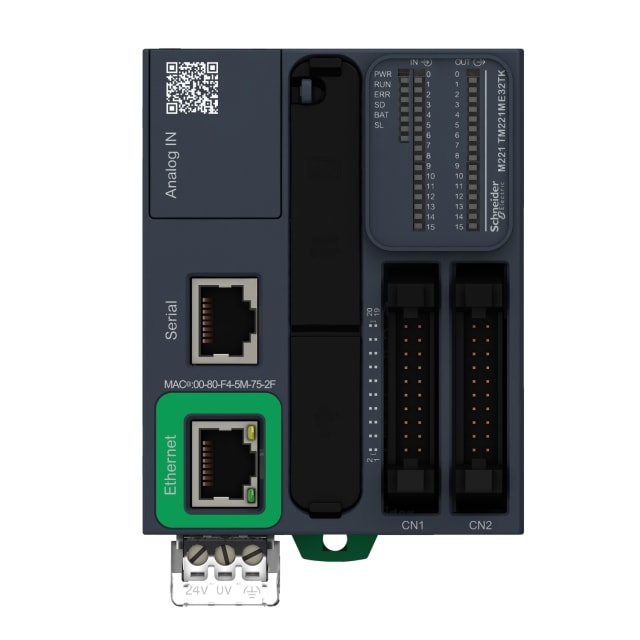

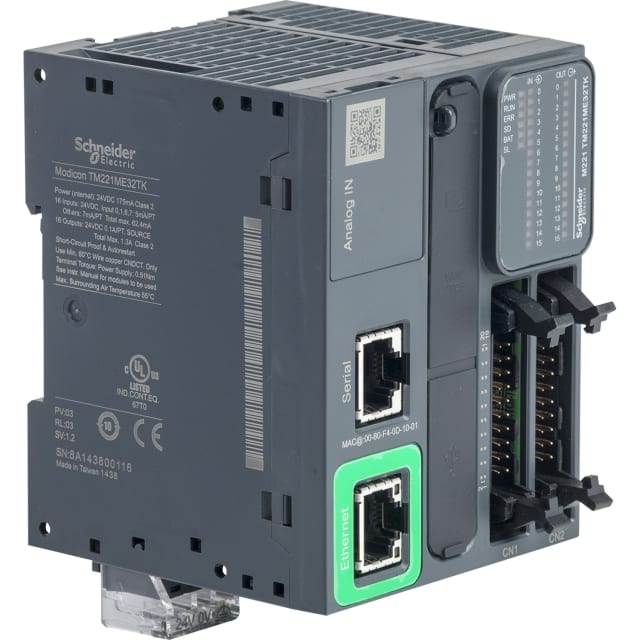

Contrôleur logique Modicon M221 Ethernet TM221ME32TK

Automate compact Ethernet pour le pilotage de machines et d’équipements

Le contrôleur logique Modicon M221 Ethernet TM221ME32TK est un automate programmable compact conçu pour l’automatisation industrielle des machines simples à intermédiaires. Son format intégré permet de regrouper les fonctions de commande, les entrées/sorties et les interfaces de communication dans un encombrement réduit, ce qui facilite l’intégration dans une armoire électrique, un coffret de commande ou une installation de process nécessitant un pilotage clair et structuré.

Configuration 32 E/S intégrées adaptée aux architectures de terrain

Cette version dispose de 32 E/S intégrées avec 16 entrées numériques, 16 sorties numériques transistor PNP et 2 entrées analogiques. Cette configuration convient particulièrement aux applications qui combinent capteurs tout ou rien, actionneurs rapides et acquisition de signaux analogiques. Elle permet de gérer efficacement des séquences de commande, du convoyage, du pilotage moteur auxiliaire, des automatismes de pompage, de ventilation ou des ensembles techniques de machines spéciales sans ajouter immédiatement de modules externes.

Communication Ethernet embarquée pour supervision et échanges réseau

Le port Ethernet industriel intégré constitue un point fort pour les installations qui exigent une communication simple avec un pupitre, une supervision, un équipement tiers ou un réseau d’automatisme. Le TM221ME32TK prend en charge TCP/IP ainsi que Modbus, ce qui facilite les échanges de données avec des équipements compatibles et l’intégration dans des architectures industrielles courantes. Cette connectivité est particulièrement intéressante pour la mise en service, la maintenance et la circulation d’informations entre commande locale et environnement réseau.

Interfaces série et USB pour une mise en œuvre plus souple

En complément de l’Ethernet, ce contrôleur logique intègre une interface série RS232, une interface RS485 et un port USB. Cette combinaison apporte davantage de souplesse pour le paramétrage, le chargement d’application, le raccordement à certains périphériques et l’adaptation à des environnements techniques hétérogènes. Pour l’intégrateur ou le tableautier, cela simplifie le raccordement à différents équipements de communication sans dépendre d’une seule interface.

Réactivité de traitement adaptée aux automatismes compacts

Avec un temps d’exécution de 0,2 ms pour 1 k instruction binaire, le Modicon M221 répond aux besoins des applications où la rapidité de traitement influence directement la fluidité des séquences et la cohérence du pilotage. Il convient aux automatismes compacts nécessitant une exécution rapide des logiques de commande, des temporisations et des échanges de signaux. La présence de 255 temporisateurs permet en outre de construire des stratégies de fonctionnement précises pour les cycles machine, les enchaînements et les automatismes de régulation simple.

Alimentation 24 V DC et montage pratique en armoire

Le TM221ME32TK fonctionne en 24 V DC avec une plage d’alimentation de 19,2 à 28,8 V, un standard très courant en automatisation industrielle. Son montage sur barre profilée est prévu pour une intégration rapide dans les tableaux électriques, tout en restant compatible avec un montage mural ou direct selon la configuration de l’installation. Avec des dimensions de 70 mm de largeur, 102 mm de hauteur et 85 mm de profondeur, il s’intègre facilement dans les armoires où l’espace disponible doit être optimisé.

Une solution Modicon M221 pertinente pour les projets d’automatisation évolutifs

Grâce à sa mémoire RAM de 512 Ko et à la possibilité d’extension de mémoire programme, ce contrôleur logique compact s’adresse aux projets qui demandent une base solide pour développer une application d’automatisme structurée. Il constitue un choix pertinent pour les intégrateurs, constructeurs de machines et professionnels de la maintenance recherchant un automate Ethernet compact, avec E/S intégrées et communications variées, pour bâtir une commande industrielle claire, fonctionnelle et facilement exploitable au quotidien.
