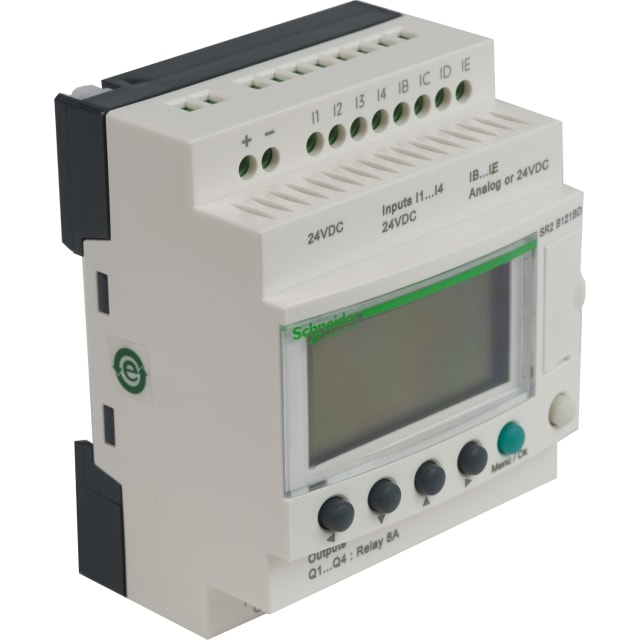

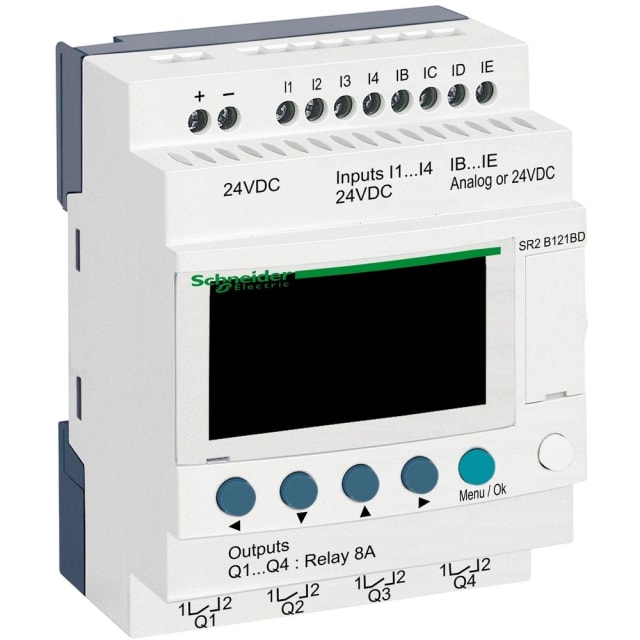

Relais intelligent Zelio Logic 24 V CC affichage SR2B121BD

Relais intelligent compact 24 V CC pour automatismes simples et efficaces

Le relais intelligent Zelio Logic 24 V CC avec affichage est conçu pour piloter des automatismes compacts sans recourir à un automate plus complexe. Cette version intègre 12 points d’E/S au total, avec 8 entrées numériques et 4 sorties relais, dans un format réduit adapté aux armoires, coffrets et installations techniques où l’encombrement doit rester maîtrisé. Il convient particulièrement aux fonctions de commande, de séquencement, de temporisation, de gestion d’éclairage technique, de pompage, de ventilation, de petits convoyeurs ou d’automatismes de machines auxiliaires.

Configuration 12 E/S avec sorties relais pour une grande souplesse d’usage

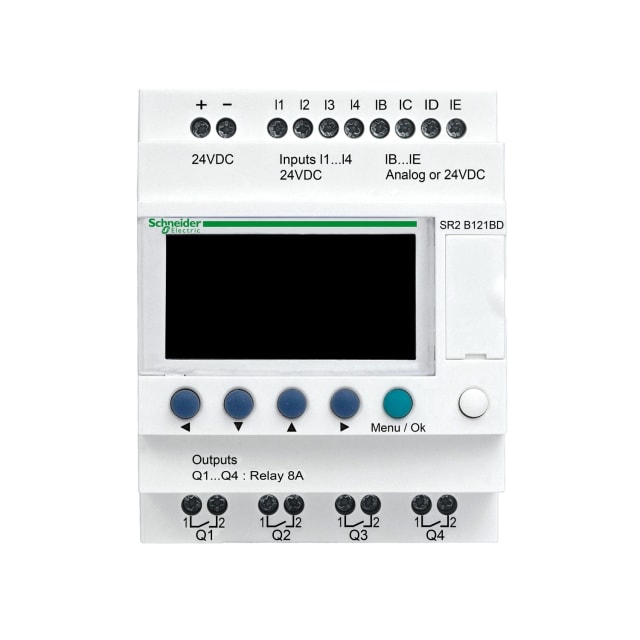

Sa configuration associe 8 entrées numériques, dont 4 entrées analogiques exploitables selon le besoin, et 4 sorties relais. Ce choix permet de raccorder facilement des capteurs, contacts, détecteurs et organes de commande, tout en conservant une sortie compatible avec de nombreuses charges de commande. Les sorties relais supportent un courant de coupure de 8 A, ce qui en fait une solution adaptée pour commuter des circuits de signalisation, de commande ou d’interface de puissance. L’appareil répond ainsi aux besoins des installations industrielles et tertiaires recherchant une logique de pilotage claire, compacte et immédiatement exploitable.

Alimentation 24 V courant continu adaptée aux environnements de commande

Alimenté en 24 V CC, ce relais intelligent s’intègre naturellement dans les architectures de commande basse tension les plus courantes. Cette alimentation en courant continu est particulièrement appréciée dans les coffrets d’automatisation, les armoires de machines et les ensembles de régulation. Avec une consommation de puissance de 3 W, il reste adapté aux installations où la maîtrise de l’énergie et la compacité de l’alimentation sont importantes. La présence d’une horloge intégrée permet en outre de programmer des actions horaires sans ajout de module externe.

Affichage intégré pour réglage, lecture et diagnostic sur site

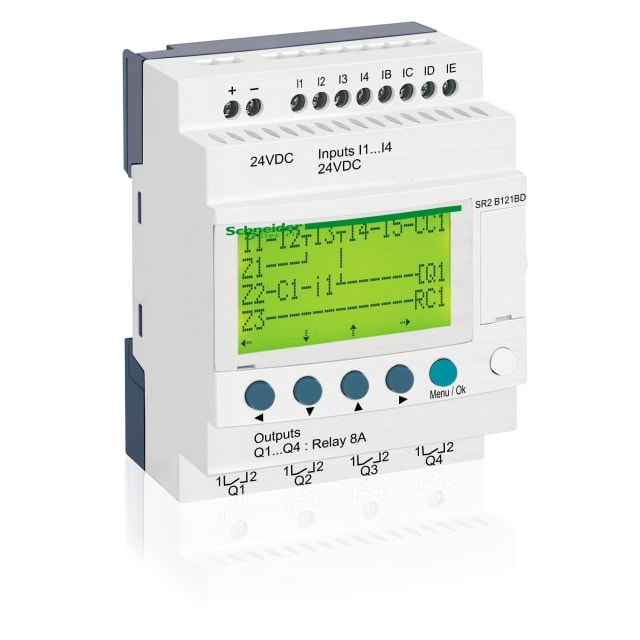

L’affichage en face avant apporte un vrai confort d’exploitation pour les installateurs, intégrateurs et techniciens de maintenance. Il facilite la lecture des états, l’accès aux paramètres, la visualisation des fonctions programmées et l’aide au diagnostic directement sur l’appareil. Pour les applications de terrain, cet affichage évite de dépendre systématiquement d’un poste externe pour les vérifications de base. C’est un atout concret pour les interventions rapides, les mises en service et l’ajustement des temporisations ou logiques simples au plus près de l’installation.

Format compact pour montage direct ou sur rail DIN

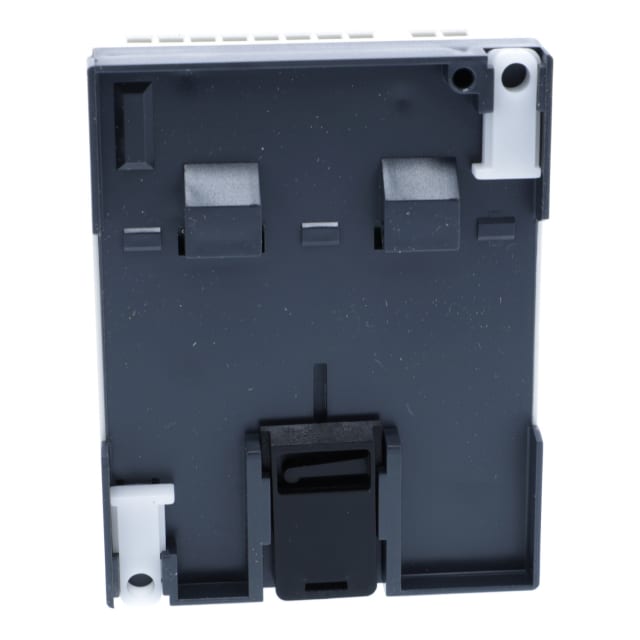

Grâce à ses dimensions contenues de 71,2 mm de largeur, 90 mm de hauteur et 59,5 mm de profondeur, ce relais intelligent trouve facilement sa place dans un coffret électrique ou une armoire de commande. Il peut être monté sur barre profilée et accepte également un montage mural ou direct selon la configuration retenue. Sa mise en place frontale possible simplifie son intégration lorsque l’accès aux commandes et à l’affichage doit rester pratique. Son indice de protection IP20 le destine à une installation dans une enveloppe adaptée, comme c’est habituellement le cas en automatisation industrielle.

Communication locale orientée commande autonome

Ce modèle privilégie une logique de commande autonome, sans extension ni communication réseau industriel intégrée. Il ne prend pas en charge les protocoles Ethernet industriels, Modbus, CAN, PROFIBUS, PROFINET ou EtherNet/IP, ce qui le positionne clairement comme une solution de pilotage locale pour automatismes ciblés. Il dispose en revanche d’une interface série RS232, utile dans les contextes de configuration, de programmation ou d’exploitation compatibles avec son environnement. Ce positionnement en fait un choix pertinent lorsque l’objectif est d’obtenir une commande claire, stable et simple à déployer sans architecture de communication étendue.

Une solution pertinente pour le pilotage d’équipements techniques du bâtiment et de l’industrie

Ce relais programmable Zelio Logic répond parfaitement aux besoins d’automatismes compacts dans les ateliers, locaux techniques, bâtiments tertiaires et équipements industriels. Il permet de gérer des scénarios de marche/arrêt, d’alternance, de temporisation, de comptage logique ou d’asservissement entre plusieurs organes. Sa présence d’affichage, son alimentation 24 V CC, ses sorties relais et son format compact en font une réponse particulièrement intéressante pour moderniser une commande existante ou concevoir une petite logique automatisée lisible, propre et rationnelle.
