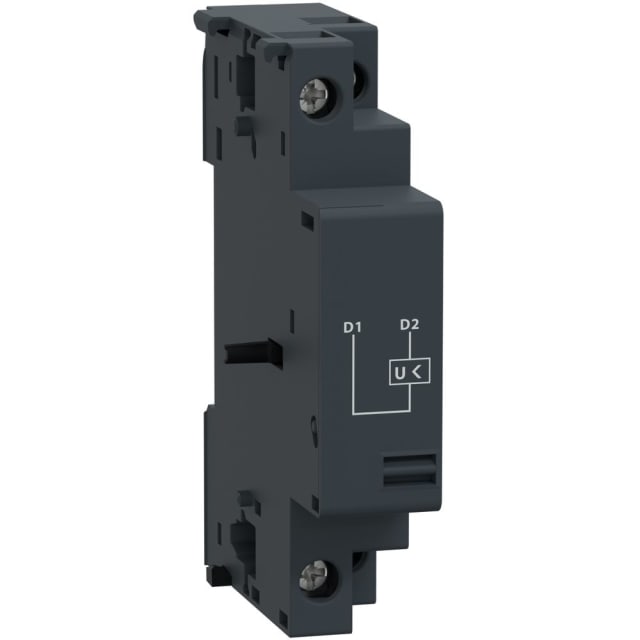

Déclencheur à minimum de tension 380-400 V GVAU385

Déclencheur à minimum de tension pour protection moteur TeSys Deca

Le déclencheur à minimum de tension 380-400 V GVAU385 est un accessoire de commande destiné aux disjoncteurs moteurs de la gamme TeSys Deca frame 2. Il agit comme une sécurité de manque de tension : lorsque la tension de commande chute sous le seuil prévu, il provoque l’ouverture du disjoncteur afin d’arrêter le circuit protégé. Ce principe est particulièrement utile dans les installations où un redémarrage intempestif après une baisse ou une coupure de tension doit être évité.

Fonctionnement conçu pour la sécurité en cas de chute de tension

Ce déclencheur à minimum de tension fonctionne en courant alternatif avec une alimentation de commande de 380 à 400 V AC à 50 Hz, et 440 V AC à 60 Hz. Il déclenche lorsque la tension devient insuffisante, avec ouverture possible dans la zone de baisse de tension indiquée pour ce type d’accessoire. La ré-enclenchement du disjoncteur n’est possible que lorsque la tension de commande redevient correcte, ce qui contribue à sécuriser la remise en service de l’équipement et à mieux maîtriser les conditions de redémarrage.

Compatibilité avec disjoncteurs moteurs et appareillage associé

Le GVAU385 est prévu pour être utilisé avec des disjoncteurs moteurs compatibles de la famille TeSys GV2 et GV3, en particulier sur architecture frame 2. Il est adapté à un disjoncteur et à un commutateur de protection moteur, mais non à un simple commutateur ni à un relais de surcharge. Cette compatibilité ciblée aide à sélectionner le bon accessoire pour compléter une protection moteur existante sans confusion avec d’autres déclencheurs de commande ou variantes de tension.

Montage latéral pratique et raccordement à vis

Ce modèle se monte sur le côté droit du disjoncteur, ce qui facilite son intégration dans un ensemble de protection déjà dimensionné. Le raccordement électrique s’effectue par bornes à vis, une solution appréciée pour obtenir une connexion nette et stable dans les tableaux de distribution, armoires de commande et ensembles de départ moteur. Cette exécution convient bien aux environnements où la précision du câblage et la bonne tenue des conducteurs sont recherchées.

Accessoire sans contacts auxiliaires, dédié à la fonction de déclenchement

Le déclencheur GVAU385 est conçu pour remplir une fonction claire : le déclenchement sur manque de tension. Il ne comporte ni contact à ouverture, ni contact à fermeture, ni contact inverseur. Il ne s’agit donc pas d’un bloc auxiliaire de signalisation, mais bien d’un organe spécialisé de commande de sécurité. Ce positionnement technique permet de répondre à un besoin précis dans les schémas de protection et de commande moteur.

Intérêt en exploitation pour machines, départs moteurs et tableaux

Dans une installation, un déclencheur à minimum de tension est particulièrement pertinent lorsque la continuité de la tension de commande conditionne l’autorisation de fonctionnement. Il permet d’éviter qu’un moteur ou un équipement ne reparte automatiquement après un retour de tension non maîtrisé. Pour les intégrateurs, tableautiers et mainteneurs, c’est un choix cohérent dès lors que l’installation exige une logique d’arrêt automatique en cas d’insuffisance de tension sur le circuit de commande.

Caractéristiques utiles à retenir pour bien choisir

Ce déclencheur à minimum de tension TeSys Deca se distingue par son alimentation de commande en AC, son absence de temporisation et son raccordement à vis. Il convient aux configurations nécessitant un accessoire simple, direct et dédié au manque de tension, sans fonction additionnelle de contact auxiliaire. Pour un achat serein, il est important de vérifier la compatibilité avec le disjoncteur moteur support, la tension de commande réellement utilisée sur l’installation et la présence d’un montage latéral adapté sur l’appareil concerné.
