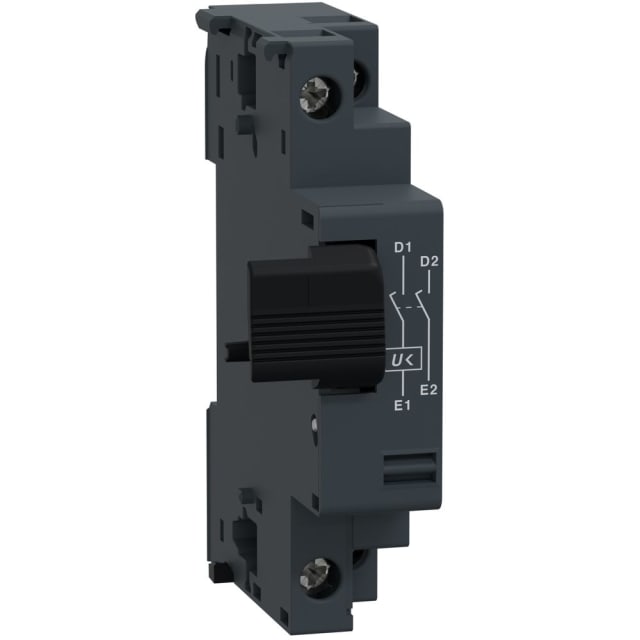

Déclencheur à minimum de tension 380-400V GVAX385

Déclencheur à minimum de tension pour disjoncteur moteur GV2ME

Le déclencheur à minimum de tension 380-400V GVAX385 est un accessoire de commande destiné aux disjoncteurs moteurs TeSys Deca GV2ME. Son rôle est d’ouvrir automatiquement le disjoncteur lorsque la tension de commande devient insuffisante, ce qui en fait une solution particulièrement adaptée aux fonctions d’arrêt de sécurité, de coupure sur manque de tension et de prévention des redémarrages non souhaités après retour d’alimentation.

Fonctionnement conçu pour la sécurité de commande

Ce déclencheur à minimum de tension fonctionne en courant alternatif avec une alimentation de commande de 380 à 400 V en 50 Hz et 440 V en 60 Hz. Il provoque le déclenchement lorsque la tension chute en dessous du seuil prévu, avec ouverture possible entre 0,35 et 0,7 Uc. La fermeture du disjoncteur n’est possible que lorsque la tension de commande est présente dans une plage comprise entre 0,85 et 1,1 Uc. Ce comportement est recherché dans les circuits où la remise en marche doit rester maîtrisée.

Compatibilité dédiée à la gamme TeSys Deca frame 2

Le GVAX385 est prévu pour les appareils de la série TeSys Deca frame 2 et s’utilise avec les disjoncteurs moteurs GV2ME. Il est adapté à un disjoncteur et à un commutateur de protection moteur, mais non à un commutateur classique ni à un relais de surcharge. Cette compatibilité ciblée facilite le choix du bon accessoire pour compléter un ensemble de protection moteur cohérent et correctement intégré dans un tableau électrique.

Montage latéral simple et raccordement à vis

Ce modèle se monte sur le côté droit du disjoncteur, ce qui permet une intégration propre dans les ensembles de protection et de distribution. Le raccordement électrique s’effectue par bornes à vis, une solution appréciée pour sa tenue mécanique et sa mise en œuvre nette en armoire. L’exécution par raccordement à vis convient aux installations où l’on recherche un câblage précis, lisible et facilement contrôlable lors de la maintenance.

Un accessoire utile pour éviter les redémarrages intempestifs

Dans une application moteur, une baisse ou une disparition de la tension de commande peut entraîner des situations indésirables si l’appareil reste enclenché. Avec un déclencheur à minimum de tension comme le GVAX385, le disjoncteur s’ouvre en cas de sous-tension et interdit la refermeture tant que la commande n’est pas revenue dans sa plage normale. Cela aide à sécuriser les redémarrages et à mieux protéger les opérateurs comme les équipements en aval.

Caractéristiques techniques adaptées aux circuits AC

Le déclencheur est conçu pour une commande en AC uniquement, sans alimentation de commande en courant continu. Il ne comporte pas de contacts auxiliaires intégrés, ni contacts à fermeture, ni contacts à ouverture, ni commutateurs. Il s’agit donc d’un organe de déclenchement dédié à sa fonction principale, sans temporisation, pour une réponse directe sur perte de tension dans les montages de protection moteur.

Un choix pertinent pour les tableaux et protections électriques spécifiques

Dans les tableaux électriques industriels et tertiaires, ce déclencheur à minimum de tension trouve naturellement sa place lorsque la continuité de commande doit être surveillée. Il complète efficacement un disjoncteur moteur TeSys Deca GV2ME dans les applications nécessitant une ouverture automatique sur défaut d’alimentation de commande. Pour un achat sans erreur, il convient particulièrement aux installations recherchant un accessoire 380-400 V AC 50 Hz / 440 V AC 60 Hz dédié à cette famille de disjoncteurs moteurs.
