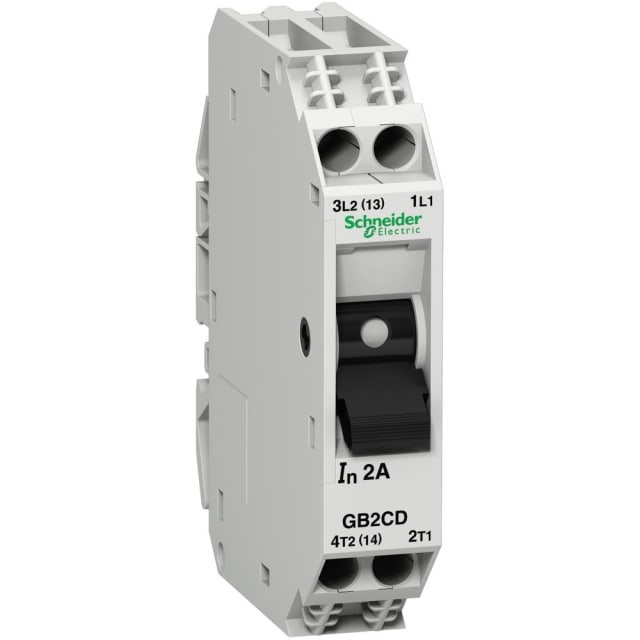

Disjoncteur magnéto-thermique 2A 1P+N GB2CD07

Disjoncteur magnéto-thermique 2A conçu pour les circuits de commande

Ce disjoncteur magnéto-thermique 1P+N de calibre 2 A est destiné à la protection des circuits de commande et des équipements associés dans les installations électriques. Issu de la gamme TeSys GB2, il combine une protection thermique contre les surcharges et une protection magnétique contre les courts-circuits, dans un format compact adapté aux tableaux et coffrets modulaires.

Protection 1P+N avec coupure adaptée aux circuits monophasés

Sa configuration 1P+N permet de traiter à la fois la phase et le neutre, avec un pôle protégé et neutre raccordable. Ce format est particulièrement utile pour les départs de commande nécessitant une protection claire, simple à repérer et facile à intégrer dans une distribution modulaire. Avec une tension assignée de 250 V en courant alternatif et une fréquence 50 à 60 Hz, il convient aux usages de contrôle et d’alimentation de circuits auxiliaires.

Déclenchement magnéto-thermique précis pour les petits départs

Le calibre nominal de 2 A permet de protéger efficacement les faibles intensités, typiques des circuits de commande, automatismes, auxiliaires et protections de transformateurs de faible puissance. Le déclenchement magnétique est donné pour 26 A, ce qui aide à supporter les appels de courant brefs tout en assurant une coupure rapide en cas de défaut. Cette combinaison en fait un choix pertinent lorsque l’on recherche une protection dédiée à des circuits techniques plus sensibles qu’un départ de puissance classique.

Format modulaire compact pour coffret et rail DIN

Avec une largeur d’une unité de division et une profondeur totale de 74 mm, ce disjoncteur trouve facilement sa place dans les tableaux électriques où l’espace disponible doit être optimisé. Son encombrement réduit simplifie l’implantation dans les coffrets de commande, armoires et ensembles de distribution. Ce type de format est apprécié pour réaliser des montages propres, lisibles et rationnels, notamment lorsque plusieurs protections doivent être regroupées sur un même rail.

Raccordement pratique pour conducteurs rigides et souples

Ce modèle accepte les conducteurs monofilaires de 0,75 à 6 mm² ainsi que les conducteurs multifilaires de 0,75 à 4 mm². Cette plage de raccordement apporte de la souplesse lors de l’installation, que l’on travaille sur un câblage de commande en petite section ou sur une liaison plus robuste dans un coffret. Le raccordement du neutre et la compatibilité avec plusieurs sections facilitent l’intégration dans des architectures électriques variées.

Caractéristiques électriques utiles en environnement de tableau

Ce disjoncteur présente une tension d’isolement Ui de 250 V, une tenue aux chocs Uimp de 4 kV, une catégorie de surtension 3 et une classe de limitation énergétique 3. Ces données traduisent une conception adaptée à un usage en tableau électrique, avec une bonne aptitude à encaisser les contraintes électriques liées à l’environnement de distribution et de commande. Son indice de protection IP20 correspond à une utilisation dans une enveloppe appropriée, en évitant tout accès direct aux parties actives.

Usage maîtrisé dans les environnements techniques et industriels

Prévu pour fonctionner dans une plage de température ambiante de -20 à 60 °C, ce disjoncteur convient aux installations techniques soumises à des conditions d’exploitation étendues. Il s’adresse particulièrement aux intégrateurs, tableautiers, installateurs et mainteneurs recherchant une protection modulaire dédiée aux circuits de contrôle. Pour un coffret de commande, une distribution auxiliaire ou une protection ciblée en 2 A, ce modèle apporte une réponse nette, compacte et adaptée aux besoins de sélectivité fonctionnelle.
