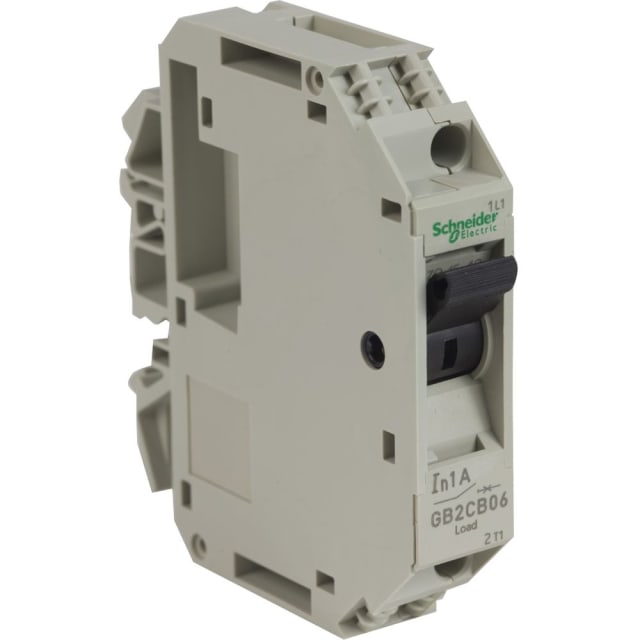

Disjoncteur de contrôle thermique magnétique 1P 1A GB2CB06

Disjoncteur thermique magnétique 1P 1A pour circuits de contrôle

Le disjoncteur de contrôle thermique magnétique 1P 1A TeSys GB2 est conçu pour la protection des circuits de commande et des équipements industriels sensibles. Son calibre de 1 A permet de sécuriser précisément les départs de faible intensité, tout en apportant une double protection contre les surcharges et les courts-circuits. Ce format unipolaire convient particulièrement aux armoires électriques, coffrets de commande et tableaux de distribution où l’encombrement doit rester maîtrisé.

Déclenchement thermique-magnétique adapté aux applications de commande

Ce modèle associe une protection thermique pour les surcharges prolongées et une protection magnétique pour les défauts brusques. Le seuil de déclenchement magnétique indiqué à 14 A permet de couvrir les besoins courants des circuits de contrôle, automatismes et auxiliaires. Cette architecture de protection aide à limiter les arrêts non souhaités tout en assurant une coupure nette en cas d’anomalie sur le circuit protégé.

Format compact pour intégration simple dans un tableau

Avec une largeur d’un module et un encombrement réduit, ce disjoncteur trouve facilement sa place dans les tableaux et coffrets où la densité d’appareillage est élevée. Sa profondeur totale de 74 mm et son montage sur rail DIN 35 mm facilitent l’intégration dans les ensembles de distribution et de commande. Le raccordement accepte des conducteurs souples de 0,75 à 4 mm² ainsi que des conducteurs rigides de 0,75 à 6 mm², ce qui apporte de la souplesse au câblage en atelier comme sur chantier.

Caractéristiques électriques utiles pour la protection des départs faibles

Ce disjoncteur unipolaire fonctionne en courant alternatif sur une plage de fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 250 V et une tension d’isolement Ui de 250 V. Il présente également une tenue aux chocs de 4 kV, une catégorie de surtension 3 et une classe de limitation d’énergie 3. Ces données en font une solution adaptée à la protection de circuits de contrôle exposés à des sollicitations électriques courantes dans les environnements techniques.

Pouvoir de coupure élevé à 230 V pour une meilleure maîtrise des défauts

Dans les applications de commande, ce modèle se distingue par un pouvoir de coupure Icu élevé à 230 V, donné pour 50 kA selon IEC 60947-2. Cet atout est particulièrement intéressant lorsque le circuit protégé est intégré dans une installation où le niveau de défaut présumé impose une protection capable de couper rapidement et proprement. Il peut également être utilisé sur certaines charges en courant continu de faible intensité, selon les conditions d’emploi prévues pour ce type d’appareil.

Appareil pensé pour les environnements techniques courants

Ce disjoncteur bénéficie d’un indice de protection IP20 au niveau de l’appareil installé, avec un degré de pollution 2 et une plage de température de fonctionnement de -20 à +60 °C. Sa puissance dissipée de 2 W contribue à une intégration cohérente dans les ensembles compacts. L’absence de pôle neutre raccordable confirme son positionnement sur des fonctions de protection ciblées, simples et lisibles dans les circuits de commande monophasés.

Un choix pertinent pour coffrets, automatismes et distribution de contrôle

Grâce à son calibre 1 A, à sa technologie thermique magnétique et à son format modulaire compact, ce disjoncteur TeSys GB2 répond aux besoins des professionnels recherchant une protection dédiée aux circuits de contrôle, aux auxiliaires et aux fonctions de commande. Il convient lorsque l’objectif est de protéger efficacement un départ de faible intensité, tout en conservant un appareillage compact, facile à intégrer et cohérent avec les exigences des tableaux électriques modernes.
