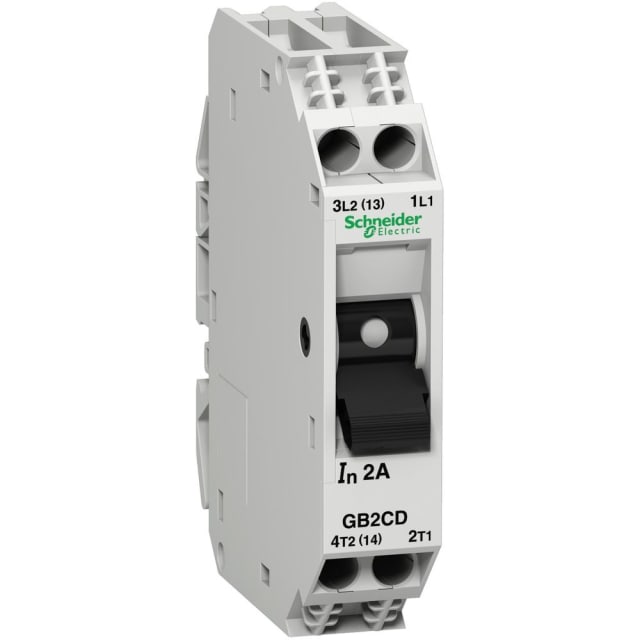

Disjoncteur magnéto-thermique 10A 1P+N GB2CD16

Disjoncteur magnéto-thermique 10A 1P+N pour circuits de contrôle

Ce disjoncteur magnéto-thermique 10A 1P+N de la gamme TeSys GB2 est conçu pour la protection des circuits de contrôle et des équipements associés. Son déclenchement magnéto-thermique combine une protection contre les surcharges et les courts-circuits dans un format compact, adapté aux intégrations où l’encombrement dans le tableau doit rester maîtrisé. Avec son calibre nominal de 10 A et son seuil de déclenchement magnétique de 138 A, il répond aux besoins de protection de départs et de circuits auxiliaires exigeant une coupure précise.

Configuration 1P+N compacte pour intégration en tableau

Sa configuration 1P+N permet de protéger le conducteur de phase tout en assurant la connexion du neutre dans un seul appareil. Avec une largeur de seulement 1 module et une profondeur totale de 74 mm, ce disjoncteur trouve facilement sa place dans les coffrets et armoires électriques où chaque unité de division compte. Ce format compact en fait une solution pertinente pour les tableaux de distribution, les ensembles de commande et les applications de protection spécifiques.

Protection thermique et magnétique adaptée aux usages techniques

Le principe magnéto-thermique permet de couvrir deux besoins essentiels : la partie thermique agit en cas de surcharge prolongée, tandis que la partie magnétique intervient rapidement en cas de défaut brutal. Cette combinaison est particulièrement utile pour les circuits de commande et de contrôle, où la continuité d’exploitation et la sélectivité de protection doivent être correctement dimensionnées. La classe de limitation d’énergie 3 contribue en outre à limiter les effets du défaut sur l’installation en aval.

Caractéristiques électriques pour réseaux AC 50 à 60 Hz

Ce modèle fonctionne en courant alternatif sur une tension de dimensionnement de 250 V, avec une fréquence de 50 à 60 Hz. Son pouvoir de coupure assigné atteint 1,5 kA à 230 V, ce qui le destine à des environnements et circuits cohérents avec ce niveau de protection. Sa tension d’isolement Ui de 250 V et sa tenue aux chocs Uimp de 4 kV apportent des repères utiles pour le choix du produit dans les ensembles de distribution et de commande nécessitant une protection modulaire dédiée.

Raccordement simple pour conducteurs rigides et souples

Le raccordement accepte des conducteurs monofilares de 0,75 à 6 mm² ainsi que des conducteurs multifilaires de 0,75 à 4 mm². Cette plage facilite l’installation sur de nombreux circuits de commande, départs techniques et liaisons internes d’armoires. Le produit convient ainsi aux montages nécessitant une bonne compatibilité avec les sections couramment utilisées en câblage de tableau, tout en gardant une mise en œuvre propre et rationnelle.

Utilisation en environnement intérieur d’armoire

Avec un indice de protection IP20, ce disjoncteur est destiné à être installé dans une enveloppe adaptée, comme un coffret ou une armoire électrique. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à un usage en environnement technique maîtrisé. Il peut fonctionner dans une plage de température ambiante de -20 à 60 °C, ce qui apporte de la souplesse pour de nombreuses installations industrielles, tertiaires ou techniques.

Un choix pertinent pour compléter une protection spécifique

Ce disjoncteur TeSys GB2 10A constitue une réponse ciblée pour les professionnels recherchant une protection compacte pour circuit de contrôle en 1P+N. Il convient lorsque l’objectif est de sécuriser un départ avec un appareil modulaire dédié, facile à intégrer dans un tableau, tout en conservant des caractéristiques lisibles pour le dimensionnement : calibre 10 A, déclenchement magnéto-thermique, format 1 module et raccordement compatible avec les sections usuelles de câblage.
