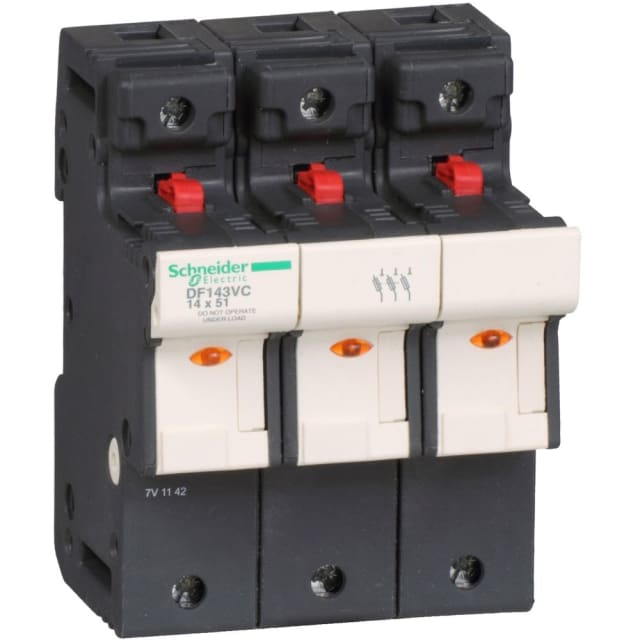

Porte-fusible modulaire 3P 50A 14×51 mm DF143VC

Porte-fusible modulaire 3P pour fusibles 14×51 mm

Le porte-fusible modulaire 3P 50A 14×51 mm DF143VC est conçu pour l’intégration en tableau électrique lorsqu’une protection par fusibles cylindriques est recherchée sur trois pôles. Il s’utilise avec des cartouches 14×51 mm jusqu’à 50 A et convient aux circuits de contrôle ou de distribution nécessitant une coupure claire, compacte et lisible en façade. Son format modulaire facilite son implantation dans les ensembles de protection et de distribution électrique.

Protection tripolaire jusqu’à 50 A sous 690 V

Ce modèle accepte une tension nominale de 690 V et une intensité jusqu’à 50 A, ce qui le rend adapté aux applications où la tenue électrique et la sélectivité du choix de fusible sont déterminantes. Sa configuration 3 pôles permet de protéger simultanément les trois phases, avec une solution cohérente pour les départs triphasés. Il est prévu pour l’emploi de fusibles 14×51 mm, notamment dans les calibres et courbes adaptés à la protection des circuits de commande ou de puissance selon l’application retenue.

Indication visuelle de fusible fondu pour un diagnostic plus rapide

Ce porte-fusible intègre une annonce de défaut optique, pratique pour repérer plus rapidement un fusible grillé lors d’une opération de maintenance ou de dépannage. Ce repérage visuel améliore le confort d’exploitation dans les armoires et tableaux où plusieurs départs sont regroupés. C’est un avantage concret pour limiter les temps de recherche et intervenir plus efficacement sur le bon circuit.

Montage sur rail DIN et encombrement étudié pour le tableau

Le DF143VC se monte sur barre DIN 35 mm, une configuration idéale pour les coffrets et armoires modulaires. Sa largeur de 4,5 modules et sa profondeur totale de 70 mm permettent de l’intégrer plus facilement dans les enveloppes où l’espace doit être maîtrisé. Ce format contribue à une implantation ordonnée des protections, tout en gardant une bonne accessibilité pour l’installation des fusibles et le câblage.

Connexion à vis et usage en environnement protégé

Le raccordement par bornes à vis répond aux besoins courants des installateurs recherchant une connexion simple à mettre en œuvre dans un tableau. Son indice de protection IP20 indique un usage destiné à être installé dans une enveloppe adaptée, où les parties actives doivent rester protégées contre les contacts accidentels. L’appareil ne prévoit pas de conducteur neutre à raccorder sur ce modèle, ce qui confirme son positionnement sur une architecture tripolaire dédiée.

Compatible avec l’écosystème TeSys DF pour les besoins de signalisation et d’accessoires

Issu de la série TeSys DF, LS1/GK1, ce porte-fusible s’intègre dans une gamme pensée pour les applications électriques industrielles et tertiaires nécessitant des protections spécifiques par fusibles. Il peut être associé, selon le besoin, à des accessoires complémentaires de la gamme, comme un module de contact auxiliaire à ouverture avancée ou des éléments de repérage. Cette compatibilité facilite la constitution d’un ensemble plus fonctionnel, mieux adapté aux contraintes de câblage, de maintenance et d’identification des départs.

Un choix pertinent pour tableaux de protection et distribution électrique

Grâce à sa conception tripolaire, son indication visuelle de défaut, son montage DIN et son acceptation des fusibles 14×51 mm jusqu’à 50 A, ce porte-fusible modulaire répond aux besoins des professionnels qui recherchent une solution propre et technique pour la protection de circuits. Il trouve naturellement sa place dans les tableaux, coffrets et ensembles de distribution où la lisibilité, la compacité et la facilité d’intégration sont des critères essentiels.
