Disjoncteur moteur magnétothermique 70-80A 50kA GV3P80

Disjoncteur moteur magnétothermique 70 à 80 A pour protection et commande moteur

Le disjoncteur moteur magnétothermique GV3P80 est conçu pour assurer la protection des départs moteurs triphasés avec un réglage thermique de 70 à 80 A. Cette plage permet d’adapter précisément la protection à l’intensité du moteur afin de limiter les déclenchements inadaptés tout en sécurisant efficacement l’installation. Son pouvoir de coupure de 50 kA à 400 V en fait une solution adaptée aux environnements où le niveau de court-circuit doit être maîtrisé avec sérieux dans les tableaux de distribution et les armoires de commande.

Protection thermique et magnétique intégrée pour une sécurité complète

Ce modèle associe un déclenchement thermo-magnétique pour couvrir à la fois les surcharges et les courts-circuits. La protection thermique protège le moteur contre les échauffements liés aux surintensités prolongées, tandis que le déclenchement magnétique non différé intervient rapidement en cas de défaut brutal, avec un seuil de déclenchement de court-circuit à 1120 A. Il est également sensible aux chutes de phase, un point important pour préserver les moteurs triphasés soumis à des déséquilibres de fonctionnement.

Adapté aux applications moteurs jusqu’à 45 kW en AC-3

Le GV3P80 convient aux applications de démarrage et de protection moteur en catégorie AC-3, avec une puissance de service de 22 kW à 230 V et 45 kW à 400 V. Il répond ainsi aux besoins des intégrateurs, tableautiers et mainteneurs recherchant un disjoncteur moteur capable d’accompagner des charges industrielles et tertiaires exigeantes. Sa tension de service nominale atteint 690 V, ce qui facilite son intégration dans des ensembles de commande où la polyvalence de tension est recherchée.

Commande par bouton rotatif pour une manœuvre simple et lisible

L’appareil est livré sous forme complète en boîtier avec commande par bouton rotatif. Ce mode de manœuvre apporte une lecture claire de la position et un usage pratique au quotidien pour les opérations de mise en marche, d’arrêt ou d’isolement fonctionnel du départ moteur. Le format 3 pôles répond aux configurations classiques de protection de moteurs triphasés, avec une implantation pensée pour le câblage en coffret et en tableau électrique.

Raccordement à vis et conception pensée pour le montage en armoire

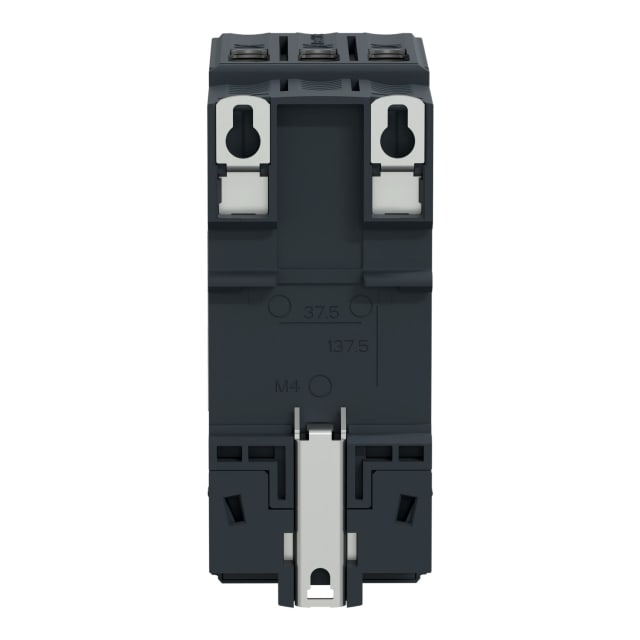

Ce disjoncteur moteur dispose d’un raccordement principal à vis, apprécié pour la tenue mécanique du serrage et la simplicité d’intégration lors du câblage. Son encombrement reste maîtrisé avec une largeur de 55 mm, une hauteur de 132 mm et une profondeur de 136 mm, ce qui facilite son implantation dans les espaces techniques où l’optimisation du tableau compte. Son indice de protection IP20 correspond à un usage en enveloppe, pour une installation dans des coffrets et armoires adaptés.

Un choix pertinent pour la protection dédiée des départs moteurs

Le TeSys Deca frame 3 GV3P80 répond aux besoins des installations nécessitant une protection spécifique moteur plutôt qu’un simple disjoncteur de ligne. Il convient particulièrement lorsque l’on recherche un appareil capable de combiner protection contre les surcharges, réaction rapide en court-circuit et prise en compte du risque de perte de phase. Cette approche permet d’améliorer la cohérence de la protection au plus près de l’usage réel du moteur et de simplifier la constitution d’un départ moteur robuste et lisible.

Informations utiles pour bien sélectionner le bon calibre

Pour choisir ce disjoncteur moteur magnétothermique 70-80A, il convient de vérifier l’intensité nominale du moteur, son mode de démarrage, la puissance en service et le niveau de court-circuit présumé au point d’installation. Ce modèle est particulièrement indiqué lorsque le courant moteur se situe dans la plage de réglage 70 à 80 A et que l’on souhaite un appareil 3 pôles avec protection thermique intégrée, commande rotative et pouvoir de coupure élevé. Il constitue ainsi une réponse précise pour les projets de protection moteur en environnement technique exigeant.
